Widerstands- und Durchgangsmessungen
Warnung: Bevor Sie schaltungsinterne Widerstandsmessungen vornehmen, trennen Sie
den zu prüfenden Schaltkreis vom Netzstrom und entladen Sie sämtliche Kondensatoren.
1.
Stellen Sie den Funktionsschalter sowohl für Widerstands- als auch für
Durchgangsmessungen auf die Ω Position.
2.
Verbinden Sie die schwarze Prüfleitung mit dem COM-Terminal und die rote Prüfleitung
mit dem '+' Terminal.
3.
Verbinden Sie die Prüfleitungen mit dem aktuell gemessenen Schaltkreis und lesen Sie
den angezeigten Widerstandswert ab. Siehe Abbildung 16.
4.
Bei Durchgangsmessungen erklingt ein akustisches Signal, wenn der Messwert unter 50
Ω liegt.
HOLD
Hz
V
OFF
1000A
KW
3 3W
3 4W
K
600V
MAX
CAT

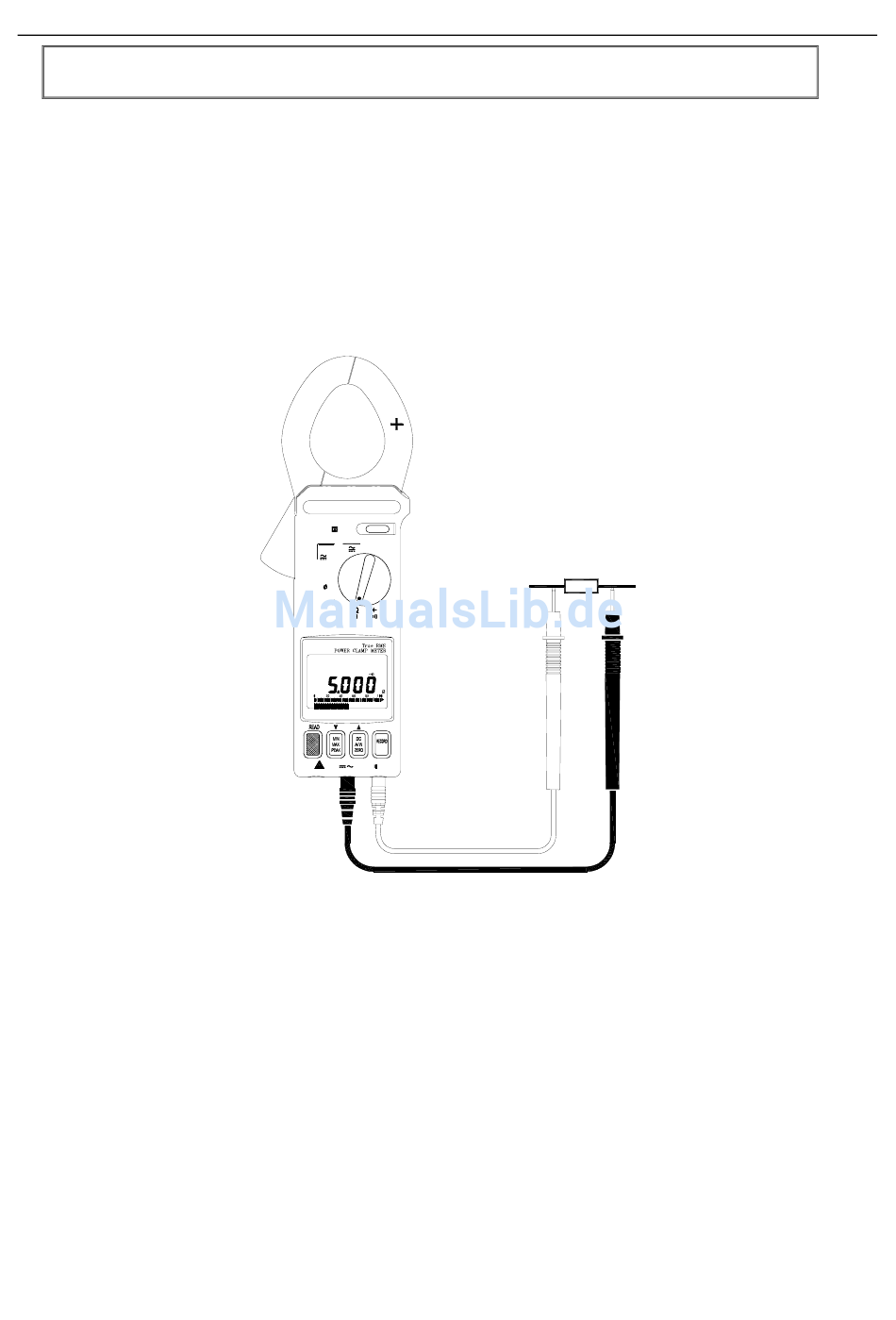

Abbildung 16
18
382068-EU-GE-V4.0 9/11
