Wechselstrom-, Gleichstrom- und Allstrommessungen
1.

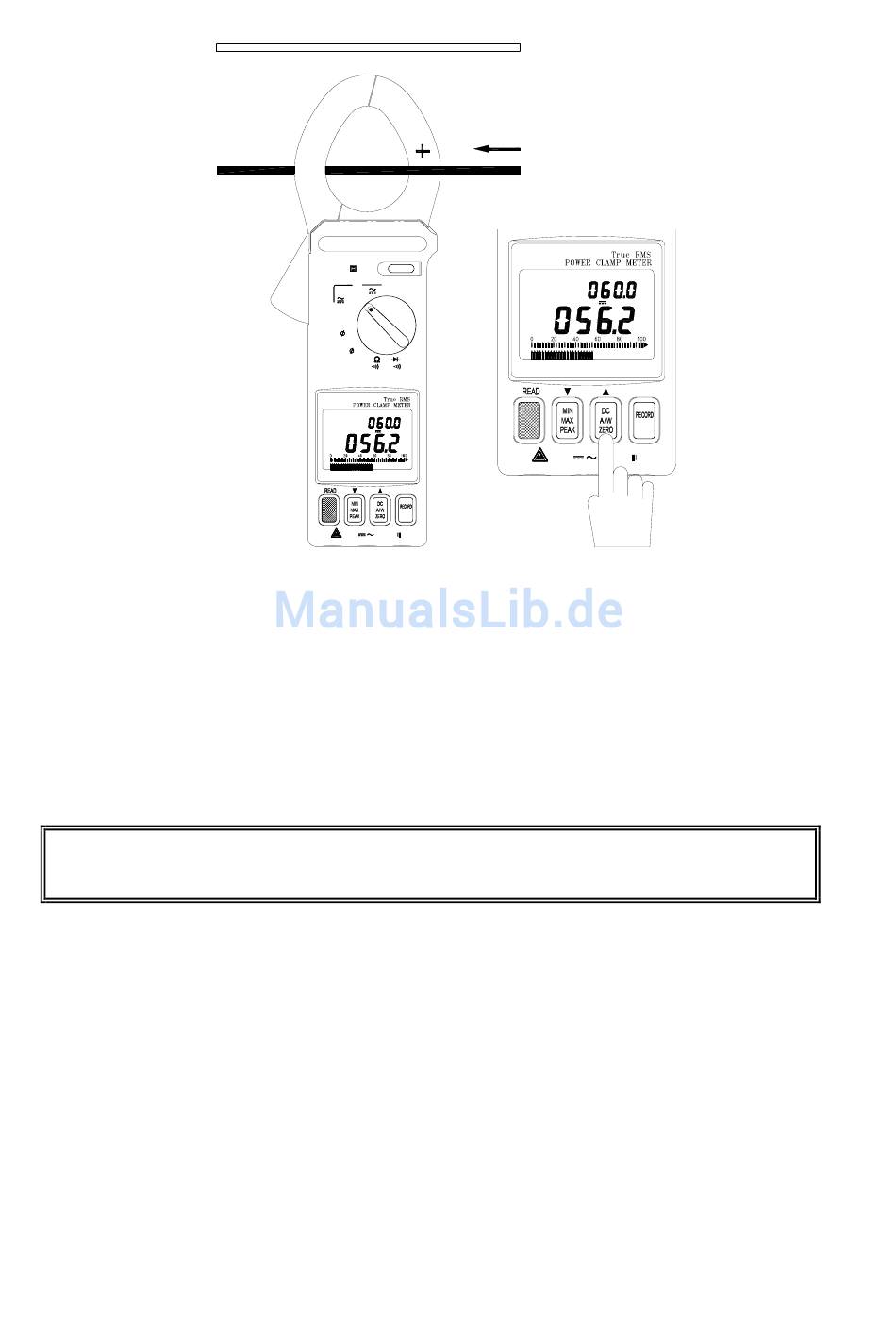

Stellen Sie den Drehschalter auf die '1000 A' Position (siehe Abbildung 15).
2.
Für Gleichstrom drücken und halten Sie die ZERO-Taste gedrückt, bis ein Piepton ertönt,
um den Messwert auf Null zu stellen; das LCD zeigt während des Nullabgleichs "- - - -" an.
3.
Betätigen Sie den Abzugshebel zum Öffnen der Klammer.
4.
Umschließen Sie den zu messenden Leiter vollständig. Lassen Sie während der Messung
keinen Spalt zwischen den beiden Klemmbackenhälften frei.
5.
Die Zange wählt automatisch den geeigneten Bereich aus.
6.
Lesen Sie die auf dem LCD angezeigten Strom- und Frequenzwerte ab.
Hinweis: Die Empfindlichkeit für Frequenzmessungen liegt bei 10 A. Der
Frequenzbereich liegt bei 45 – 500 Hz. Wenn die Frequenz geringer als 45 Hz
ist, zeigt das LCD "------" an.
A
HOLD
Hz
V
OFF
1000A
KW
3 3W
3 4W
Hz
A
600V
MAX
CAT
Abbildung 15
17
Hz
A
600V
CAT
382068-EU-GE-V4.0 9/11
