1 φ 3 W Strommessungen sind der 3 φ 3 W
Schieflastmessung ähnlich, mit Ausnahme der
Nomenklatur. Zwei Messungen sind erforderlich: W
und W
.
(L1G)
TS (L2G)
A. Messung von W
1. Schalten Sie den Meter bei leeren Klemmbacken
ein, indem Sie den Drehschalter auf die 3 φ 3 W
Position stellen.
2. Stecken Sie die Prüfleitungen in die
Eingabeterminals.
3. Verbinden Sie das Sondenende des schwarzen
Kabels mit Erde.
4. Verbinden Sie das Sondenende des roten Kabels
mit der zweiten Phase (z.B. L1).
5. Klemmen Sie an die zweite Phase (z.B. L1).
6. Der Meter wählt automatisch den geeigneten
Bereich aus.
7. Warten Sie, bis der Messwert stabil ist (ungefähr
6 Sekunden), und pressen Sie dann die READ-
Taste.
8. WL23 erscheint und fordert den Nutzer auf, die W
B. Messung von W
1. Trennen Sie die rote Prüfleitung von der Phase, wo die Backen angeklemmt sind.
2. Verbinden Sie die rote Prüfleitung mit der L2-Leitung.
3. Klemmen Sie an die L2-Leitung (mit der die rote Prüfleitung verbunden ist).
4. Der Meter wählt automatisch den geeigneten Bereich.
5. Warten Sie, bis der Messwert stabil ist, (ungefähr 6 Sekunden), und drücken Sie dann die
READ-Taste.
C. Die Power Clamp addiert die beiden Werte, zeigt das Ergebnis an und legt die 1 φ 3 W
Strommessung im Speicher ab. Beachten Sie die nachfolgende Gleichung:
W
= W
= W
1φ3W
RST
(Siehe Abbildung 11).
RS (L1G)
oder W
(siehe Abbildung 12).
TS
L2G
+ W
RS(L1G)
TS(L2G)
RS
WL123
Messung vorzunehmen.
TS (L2G)
15
HOLD
3 3W
PF
lag
KW
600V
MAX CAT

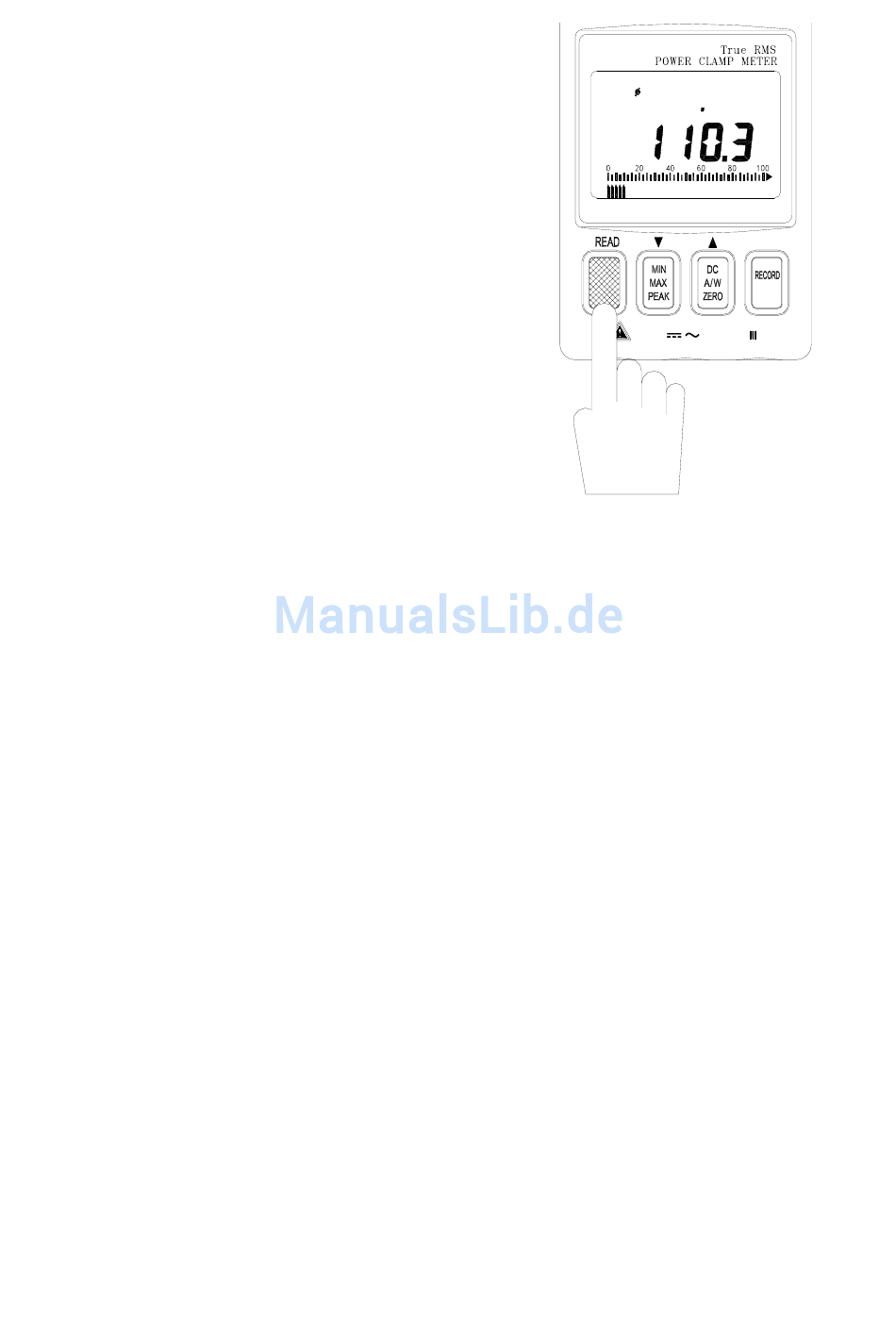

Abbildung 13
382068-EU-GE-V4.0 9/11
