Seite 1

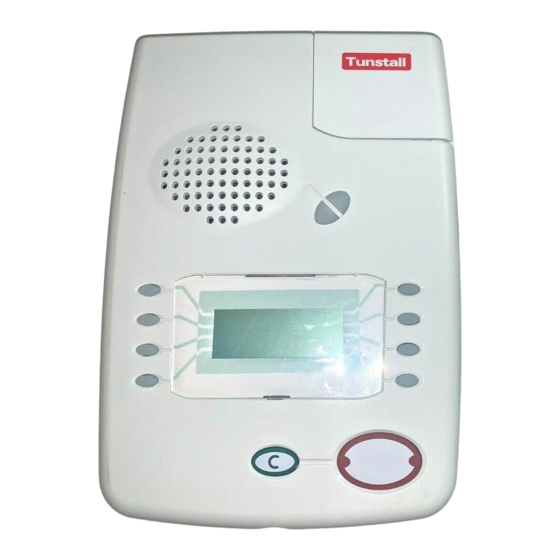

Modellreihe PiperFon 4000 Techniker-Handbuch Bestell-Nr. 00 8802 28...
Seite 2
Form ohne vorherige schriftliche Zustimmung der Tunstall GmbH reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder ver- breitet werden. Technische Änderungen vorbehalten. Inhaltliche Änderungen vorbehalten. E Tunstall GmbH Modellreihe PiperFon 4000 − Techniker-Handbuch, 00 8802 28, 02/06 (Rev. 1.1)
Das Handbuch setzt voraus, dass Sie die Bedienungsanleitung zum PiperFon 4000 gelesen haben und mit der Bedienung des Geräts vertraut sind. Jedem Gerät liegt eine Bedienungsanlei- tung bei. PiperFon 4000 D Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Sie das PiperFon 4000 und die Peri- pherie auf korrekte Funktion prüfen. PiperFon 4000 prüfen D Prüfen Sie die Ruffunktion des PiperFon 4000, indem Sie die Ruftaste am PiperFon 4000 drücken. Wenn sich die Rufzen- trale meldet, ist die Funktion in Ordnung.
Bedeutung der Abwesenheitsmeldung. D Überreichen Sie dem Teilnehmer schließlich die Bedienungs- anleitung mit der Aufforderung diese gründlich zu lesen. Wenn dem Teilnehmer dieses Schwierigkeiten bereiten würde, muss Ihm jemand dabei helfen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Bedeutung von Parameter-Nummer 00 die erste Notruf-Num- mer. Die Bedeutung wurde von Tunstall festgelegt. Der eingestellte Wert bestimmt die Funktion des PiperFon 4000. Von Tunstall wurde hier bereits ein Wert voreingestellt, der sog. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 10
Standardwert. Sie können den Wert verändern, d.h. nach den je- weiligen Bedürfnissen des Teilnehmers einstellen. Programmieren bedeutet, neue Werte in das PiperFon 4000 ein- zugeben, damit bestimmte Funktionen eingeschaltet oder aus- geschaltet werden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
D Geben Sie den neuen Wert des Parameters ein, und drücken Sie dann *. n Das PiperFon 4000 piept. Der neue Wert ist gespeichert. Das Display zeigt “Programmiert” und den Wert an. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 12
Programmieren 4. Den Programmiermodus verlassen Leuchtet C-Taste dauerhaft kurz drücken. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
D Tippen Sie den Quick-Code in das Tastenfeld ein. n Die Programmierung wird akustisch bestätigt. Das Display zeigt “Programmiert” an. 3. Den Programmiermodus verlassen Leuchtet dauerhaft C-Taste kurz drücken. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Anruf. Wenn jemand den Telefonanschluss anruft, an den das PiperFon 4000 angeschlossen ist, müssen Sie die C-Taste drük- ken, um die Programmierung abzubrechen, und dann die C-Taste erneut drücken, um den Anruf anzunehmen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 15
(nur bei Geräten mit Display). D Geben Sie den Wert 02504701444 ein, und drücken Sie dann *. n Das PiperFon 4000 piept. Der neue Wert ist gespeichert. Das Display zeigt “Programmiert” an. D Um den Programmiermodus zu verlassen, drücken Sie kurz die C-Taste.
Seite 16
(nur bei Geräten mit Display). D Geben Sie den Wert 1121314151 ein, und drücken Sie dann *. n Das PiperFon 4000 piept. Der neue Wert ist gespeichert. Das Display zeigt “Programmiert” an. D Um zu einem weiteren Parameter zu gelangen, drücken Sie n Das Wort “Param”...
Parameter In diesem Kapitel sind die Parameter beschrieben, die Sie für die Funktion des PiperFon 4000 unbedingt programmieren müssen. Alle weiteren Parameter sind in den folgenden Kapiteln beschrie- ben. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 19
V die Reihenfolge, in der die Notruf-Nummern angerufen wer- den. V die Anzahl der Wählversuche, bevor zur nächsten Notruf- Nummer übergegangen wird. Wie Sie die Wählsequenzen festlegen, erfahren Sie auf Seite 24ff. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
12 Ziffern haben. Der voreinge- stellte Standard-Wert lautet 995. Wie Sie zur Programmierung vorgehen, lesen Sie im Kapitel “Einen Parameter programmieren” auf Seite 7ff. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Wenn der Teilnehmer Aktivität zeigt (z.B. durch Drücken der C- Taste) wird eine interne Uhr im PiperFon zurückgesetzt. Inner- halb der nächsten 12 bzw. 24 Stunden muss er erneut Aktivität Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 22
Code ist einfach und schnell. Bei Bedarf können Sie die Aktivi- tätskontrolle jedoch wesentlich differenzierter einstellen. Hierzu müssen Sie Parameter 11 (Seite 27f) und Parameter 131 (Seite 75f) programmieren. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
PiperFon 4000 gespeichert werden. Hinweis! Der PiperAmie im Lieferumfang des PiperFon 4000 ist bereits zugeordnet. 3.4.1 Persönlichen Funksender zuordnen 1. In den Programmiermodus wechseln Blinkt langsam C-Taste 5 Sekunden gedrückt halten. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 24
C-Taste 5 Sekunden gedrückt halten, bis ein Piep ertönt. D Lösen Sie den Funksender aus. n Wenn das PiperFon 4000 ein Funksignal empfängt, sagt es die Kontaktart des Funksenders an. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Weitere Informationen Sie können dem PiperFon neben persönlichen Funksendern auch andere Funksender (z.B. Rauchmelder, Bewegungsmel- der) zuordnen. Insgesamt können Sie 35 Funksender zuordnen. Ausführliche Informationen finden Sie im Kapitel “Funksender”. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 26
Die wichtigsten Parameter Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
In diesem Kapitel sind Parameter beschrieben, die den Ge- brauch des PiperFon 4000 komfortabler machen. Mit diesen Pa- rametern können Sie das PiperFon 4000 den persönlichen Bedürfnissen des Benutzers anpassen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Wählsequenz Parameter für die ersten Parameter für die zweiten fünf Notruf-Nummern fünf Notruf-Nummern Tab. 1: Parameter für Wählsequenzen Wie bereits erwähnt, müssen Sie zur Programmierung einer Wählsequenz zwei Parameter programmieren. Unter jedem Pa- Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 29
6 wird Notruf-Nummer 8 zweimal angewählt. Danach wird Notruf-Nummer 10 fünfmal angewählt. Hiernach folgt ein sechsmaliges Anwählen der Notruf-Nummer 1. Der Schluss der Wählsequenz bleibt unbenutzt. Beachten Sie die Hinweise auf der nächsten Seite. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
1 für alle Kontaktarten (Auslöser und Notruf-Arten) verwendet. Bei Wählsequenz 1 wird jede Notruf-Nummer nacheinander an- gerufen mit 3 Versuchen pro Nummer. Zuordnung Kontaktart zu Wählsequenz nur mit TAPIT oder Ruf- zentrale. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Leitung defekt ist), gibt das PiperFon 4000 in regelmäßigen Ab- ständen eine Warnung aus (Standard). Zum Abstellen der War- nung die C-Taste drücken. Das PiperFon 4000 kann auch so pro- grammiert werden, dass keine Warnung ertönt. Gefahr! Programmieren Sie das PiperFon 4000 so, dass die Warnung bei gestörter Telefonverbindung ertönt, weil dieses...
Seite 32
Aktivitätskontrolle betrifft. Die vorher eingegebenen Einstel- lungen der Warnung bei gestörter Telefonverbindung und Warnung bei Stromausfall bleiben unverändert. Prüfen Sie bitte deshalb genau, in welcher Reihenfolge Sie diese Programmierungen vornehmen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Standard Beispiel Stunde 10er 0000 − 2359 Stunde 1er Minute 10er Minute 1er Beispiel: 0935 = 9.35 Uhr Hinweis! Die Uhrzeit wird im Betrieb des PiperFon 4000 nicht angezeigt. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Störungsmeldungen als unterschiedliche Tonsig- nale ausgegeben, die der Teilnehmer nicht zuordnen kann. Die Warnung bei gestörter Telefonverbindung und bei Stromaus- fall wird mit Parameter 11 (Benutzeroptionen, Seite 27) einge- schaltet. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Verzögerung, erfolgt der periodische Ruf immer um 3 Uhr nachts. Unabhängig von der Einstellung der Tage erfolgt der erste Ruf bei ausgeschalteter 12 Stunden-Verzögerung nach 24 Stunden. Bei eingeschalteter 12 Stunden-Verzögerung erfolgt er nach 36 Stunden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Zufallszeit (maximal 4 Stunden) hinzufügen. Sie geben unter Parameter 167 die Zeit ein, die maximal zu der Zeit eines periodischen Rufs hinzugefügt wird, bevor der Ruf ausgelöst wird. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 37
Standard Beispiel Immer 0 Stunden Zufallszeit, 1er Minuten Zufallszeit, 10er Maximal 4 Stunden. Minuten Zufallszeit, 1er Beispiel: 0200 = Periodischer Ruf maximal 2 Stunden später als eingestellt, zufällig gestreut. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Beispiel: 1110040000301FFF = Notruf bei Stromausfall alle 4 Stunden (Notrufhäufigkeit) mit einer Zufallszeit von 1 Stunde. Kein Notruf bei wiederhergestellter Stromversorgung. Kein Notruf bei geringer Akkukapazität. PiperFon 4000 schaltet aus, 30 Sekunden nachdem es von Telefonleitung und Strom- versorgung getrennt wurde. 4.6.1 Ziffer 1: Notruf bei Stromausfall −...
Notruf bis zu 4 Stunden nach Wiederherstellen der Stromversorgung ausgelöst. 4.6.3 Ziffer 4: Notruf bei wiederhergestellter Stromversorgung aktiv Unter Ziffer 4 wird eingestellt, ob ein Notruf bei wiederhergestell- ter Stromversorgung überhaupt ausgelöst wird. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Gefahr der Akku-Tiefentladung. Eine irreparable Schädigung des Akkus kann eintreten. Wenn 00:30 eingegeben wird, schaltet das PiperFon 4000 30 Sekunden nach Trennen von der Stromversorgung und der Tele- fonleitung ab. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
PiperFon 4000 auszuschalten. Das heißt, nur noch der IR-Teilnehmer hört die Nachricht. Dieses Abschalten der Nachricht ist sinnvoll, wenn das PiperFon 4000 für stille Notrufe benutzt wird. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Bei der Einstellung 1 wird der Rufcode angesagt, der dieser Rufart entspricht. Diese Einstellung empfiehlt sich nicht, weil es sich bei dem Rufcode um eine Zahl handelt, die der IR-Teilneh- mer in der Regel nicht interpretieren kann. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
6-stellige Zahl in dem Parameter für die Taste gespeichert. Taste C Taste B Taste D Taste A Tastenfeld Funktionstaste 1 Funktionstaste 5 Funktionstaste 6 Funktionstaste 2 Funktionstaste 3 Funktionstaste 7 Funktionstaste 4 Funktionstaste 8 Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 44
Funktionstaste 4 Funktionstaste 5 Funktionstaste 6 Funktionstaste 7 Funktionstaste 8 Taste A Taste B Taste C Taste D Tab. 2: Parameter für Funktionstasten und Tasten A, B, C, D Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 45
Beispiel: 023904 = Die Taste wird als Relais-Taste konfiguriert. Der Schaltausgang wird automatisch hin- und hergeschaltet: 0,6 Sek. Zeit ein, 1,8 Sek. Zeit aus. Ziffer 2: Schaltausgang (Relais-Taste) Der Tastendruck (Relais-Taste) kann fünf mögliche Auswirkun- gen auf den potentialfreien Schaltausgang haben: Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 46
− Ein eingeschalteter Ausgang bleibt für die Dauer des Impulses eingeschaltet und wird anschließend wieder ausgeschaltet. Ziffer 3 und 4 legen die Impulsdauer fest (Ziffer 3: 10er Sekunden, Ziffer 4: 1er Sekunden) Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
D.h. die Schutzklappe muss auf jeden Fall geöffnet werden. Des- halb könnte eine der Tasten A, B, C oder D als Taste “BetrWohn” programmiert werden. Weitere Beispiele: Beispiel 1: Funktionstaste 2 für Kurzwahl programmieren −> Parameter 121= 000005 Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Wenn Sie die Zahl z.B. auf 04 setzen, können die ersten vier Wählversuche innerhalb der Wählsequenz nicht abgestellt wer- den. Der fünfte Wählversuch kann abgestellt werden. Hinweis! Auch durch mehrmaliges Betätigen der C-Taste kann ein betroffener Wählversuch nicht abgestellt werden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 50
Wenn die Zahl in Ziffer 3 und 4 auf 01 eingestellt ist, können tech- nische Notrufe (z.B. Notruf bei Stromausfall) nicht abgestellt werden. Durch das Betätigen der C-Taste wird lediglich das aku- stische Signal abgestellt. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Immer Null Immer Null Immer Null Immer Null Beispiel: 1000000000000000 = Das PiperFon 4000 klingelt nicht, wenn der Teilnehmer angerufen wird. Für die Programmierung genügt die Eingabe von Ziffer 1. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
10er 00 − 99 (00 = kein ansteigender Rufton) Beispiel: 05 = Das PiperFon 4000 erhöht die Lautstärke des Ruftons, wenn ein Anruf nach fünfmaligem Rufton noch nicht angenommen wurde. Hinweis zur Lautstärke des PiperFon 4000 Lautstärke 7 Lautstärke 6 Lautstärke 5...
3 =Standardeinstellung, d.h. nur Informationsrufe sind still Gefahr! Stellen Sie nur dann alle Notruf-Arten auf still, wenn die- ses besonders gewünscht wird. Die Notrufanzeigen dienen nor- malerweise der Sicherheit des Teilnehmers. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 56
Komfort-Parameter für PiperFon 4000 Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Beachten Sie, dass das Wort “Funksender” mehrfach in diesem Handbuch verwendet wird. Es bezeichnet sämtliche Geräte, die zur Rufauslösung per Funk benutzt werden können (z.B. Rauch- melder etc.). Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 58
Kontaktart. Das PiperFon 4000 ordnet den Funksender automatisch zu einem korrekten Parameter zu. Sie brauchen diese Aufgaben nicht manuell durchzuführen. Sie können die Kontaktart bei Bedarf später ändern, z.B. bei Be- wegungsmeldern. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Sie dazu Schritt 2 (Seite 55) für jeden Funksender. Wenn Sie alle Funksender zugeordnet haben, verlassen Sie den Programmiermodus, indem Sie Schritt 3 ausführen. Insgesamt können 35 Funksender zugeordnet werden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Taste 5 Sekunden gedrückt halten, bis ein Piep ertönt. D Geben Sie den Quick-Code “3050” in das Tastenfeld ein. D Verlassen Sie den Programmiermodus, indem Sie die C-Taste kurz drücken. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
V Notruf ohne optische Anzeige V Verwendung des Funksenders als Aktivitätssensor V Möglichkeit mit dem Funksender einen Notruf auszulösen. 5.4.1 1. In den Programmiermodus wechseln Blinkt langsam C-Taste 5 Sekunden gedrückt halten. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Hinweis! Wenn kein Funksender zugeordnet ist, erscheint “Kein Sender” im Display. n Das Funksender-Menü erscheint: Eindeutige Identifikationsnummer des Funksenders : siehe Tunstall- Etikett auf dem Funksender. F01: <ID-Nummer> Ausg <Kontaktart> Loesch Konfig Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 64
Sie “Loesch” im Funksender-Menü. Menü mit den aktuellen Einstellungen beenden D Sie können zu jeder Zeit das Funksender-Menü mit den ak- tuellen Einstellungen beenden, indem Sie “Ausg” drücken. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Sie in das Tastenfeld unter der Schutzklappe den zugehörigen TT92-Standortcode ein. Sie entnehmen den Code der Tabelle auf der nächsten Seite. Der Standort-Code wird in dem Feld hin- ter “Raum” angezeigt. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 66
Wassermelder 4 Treppe Wassermelder 5 Schlafzimmer, nicht spez. Draußen Schlafzimmer Garage 1 2. Schlafzimmer Badezimmer/WC, nicht spez. Badezimmer 2. Badezimmer WC unten Küche Wassermelder 1 Tür vorne Tür hinten Medikament Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 67
D Drücken Sie “Ja” bzw. “Nein”, bis die gewünschte Einstellung erscheint. Gefahr! Stellen Sie nur dann die Kontaktart “persönlicher Funk- sender” auf stillen Notruf, wenn dieses besonders gewünscht wird. Die Notrufanzeigen dienen normalerweise der Sicherheit des Teilnehmers. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 68
D Sie können zu jeder Zeit das Konfigurationsmenü mit den ak- tuellen Einstellungen beenden, indem Sie “Ausg” drücken. n Das Funksender-Menü erscheint. 5.4.5 3. Den Programmiermodus verlassen Leuchtet C-Taste dauerhaft kurz drücken. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
2. Funkstreckenüberwachung am Funksender aktivieren 3. Funkstreckenüberwachung am PiperFon einschalten 4. Wenn gewünscht: Funkstreckenüberwachung konfigurieren Sie müssen diese Programmierreihenfolge unbedingt einhalten. Gehen Sie vor, wie auf den folgenden Seiten beschreiben. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Funksender deaktivieren wollen, halten Sie die Ruftaste des ak- tivierten Funksenders gedrückt, bis die Kontrollleuchte langsam blinkt. (Gleichzeitig löst der Funksender einen Ruf aus. Diesen löschen Sie mit der C-Taste.) Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Rufzentrale erfolgt, wenn nach der eingestellten Zeit das Funksignal ausbleibt. Beim nächsten Fehlen des Funksignals, wird kein Informationsruf mehr ausgelöst. Bei dieser Einstellung wird das Rufaufkommen in der Rufzentrale möglichst gering ge- Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 72
Zeit. 2 − 8 Immer Null Beispiel: 20000000 = Das PiperFon überwacht alle Funksender mit Funkstreckenüberwachung. Wenn die eingestellte Zeit abgelaufen ist, wird einmalig ein Informationsruf zur Rufzentrale ausgelöst. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 73
Funksender besetzt, hängt davon ab, wann der Funksender zu- geordnet wurde. Der Funksender, der zuerst zugeordnet wurde (F01), besetzt deshalb Parameter 430, 431 und 631. Wann wurde der Parameter Nr. Funksender zugeordnet? Identifikations-Nr. Kontaktart Konfiguration Funküberwachung Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
In Ziffer 1 kann für diesen speziellen Funksender die Funkstrek- kenüberwachung ein- oder ausgeschaltet werden. Während Pa- rameter 243 alle Funksender betrifft, wird hier nur ein Funksen- der eingestellt. Das heißt, die Funkstreckenüberwachung kann Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Tage vergehen müssen nach einem Informationsruf über geringe Batteriekapazität, bevor erneut ein solcher Ruf ausgelöst wird. Wenn 0 eingestellt wird, führt jede Meldung über geringe Batte- riekapazität zu einem Ruf an die Rufzentrale. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
V Funk-Anschlussmodul im Rauchmelder (75 0705 00). Wenn die Batteriekapazität des Rauchmelders zur Neige geht, wird eine akustische Warnung am Rauchmelder ausgegeben. V Einbruchfernbedienung (alle Modelle) V Zonen-Einbruchfernbedienung (alle Modelle) Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Spezielle Anwendungen Informieren Sie sich in diesem Kapitel zu den speziellen Anwen- dungen: V Aktivitätskontrolle V Temperaturüberwachung V Zeugenschutz Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
11 (Benutzeroptionen), siehe Seite 27f. Konfigurieren Sie die Aktivitätskontrolle mit Parameter 131 ( siehe Seite 75ff). 5. Schalten Sie die Abwesenheitserinnerung ein mit Parameter 130 ( siehe Seite 80). 6. Prüfen Sie die Aktivitätskontrolle. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Beispiel für eine ungünstige Einstellung: Inaktivitätszeit = 10 Stunden. Der Teilnehmer zeigt um 15 Uhr zum letzten Mal Aktivi- tät (z.B. durch ein Telefonat). Um 1 Uhr nachts löst das PiperFon 4000 einen Inaktivitäts-Notruf aus. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 80
Die Inaktivitätszeit legt fest, wie oft der Teilnehmer Aktivität zei- gen muss. Stellen Sie z.B. 1 Stunde ein, wenn der Teilnehmer einmal pro Stunde Aktivität zeigen soll. Beispiel: V Inaktivitäts-Startzeit: 07.00 Uhr Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 82
Methode und die Uhrzeit-Methode gleichzeitig verwendet wer- den. Die Aktivitätskontrolle erfolgt zwischen 9 Uhr morgens und 22 Uhr abends, mit einer Inaktivitätszeit von 4 Stunden. −> Parameter 131 = 02090022000400 Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Sie ihn (siehe Seite 58ff). Kontaktart: Heizung 4. Schalten Sie die Abwesenheitserinnerung ein mit Parameter 130 (siehe Seite 80). 5. Konfigurieren Temperaturüberwachung Parameter 132 (siehe Seite 82f). 6. Prüfen Sie die Temperaturüberwachung. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Temperatursensoren sind nur aktiv, wenn der Teilnehmer anwesend ist. Hinweis! Die Temperaturgrenzen der Temperatursensoren werden nicht am PiperFon 4000 sondern am Temperatursensor selbst eingestellt. Die Temperaturüberwachung kann sehr flexibel erfolgen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 87
Notruf aus, wenn die Temperatur z.B. unter 10 Grad Cel- sius sinkt. Wenn der Teilnehmer abwesend ist, lösen die zu Tem- peratur B zugeordneten Temperatursensoren einen Notruf aus, wenn die Temperatur z.B. unter 0 Grad Celsius sinkt. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Produktsortiment von Tunstall). Wenn der mutmaßliche Täter dieses Rufgerät außer Funktion setzt, wird ein Notruf ausgelöst. Zur Konfiguration des Schalteingangs lesen Sie Seite 96f. Zur Herstellung der drahtgebundenen Verbindung lesen Sie Seite 94. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 89
Funktion ist. Hinweis! Falls die Gefahr eines Überfalls besteht, sollte der Ein- satz eines Piper FallDetectors in Erwägung gezogen werden. Näheres entnehmen Sie der Dokumentation zu dem Piper FallDetector. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Kontaktarten Parameter 128, 134 −136, 139, 145, 146 konfigurieren Mit der Kontaktart legen Sie fest, wie sich das PiperFon 4000 verhalten soll, wenn ein Rufgerät von dieser Kontaktart ausge- löst wird. Die folgenden Kontaktarten können Sie konfigurieren: Kontaktart Parameter Stromausfall...
Seite 92
0 (= 0 Sek.) bis 9 (= 1,8 Sek.) Zeit <Aus> Schrittgröße 1 = 0,2 Sek Wenn Ziffer 6 = 4: Wenn Ziffer 6 = 4: Impulsdauer 1er Impulsdauer 1er Sekunden Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 93
Kontaktarten konfigurieren Beispiel: Konfiguration für die Ruftaste am PiperFon 4000: 04001000 = Das PiperFon wartet 4 Sekunden nach Betätigen der Ruftaste, bis es einen Notruf auslöst. Die Töne des Übertragungsprotokolls und die Töne der Rufzentrale sind zu hören. Der Notruf wird optisch am PiperFon 4000 angezeigt. Durch Drücken der Ruftaste kann kein Anruf angenommen werden.
Seite 94
Voraussetzung: Ziffer 7 oder Ziffer 8 größer als 0. − Ein ausgeschalteter Ausgang wird für die Dauer des Impulses eingeschaltet und anschließend wieder ausgeschaltet. − Ein eingeschalteter Ausgang bleibt für die Dauer des Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 95
Impulses eingeschaltet und wird anschließend wieder ausgeschaltet. Ziffer 7 und 8 legen die Impulsdauer fest (Ziffer 7: 10er Sekunden, Ziffer 8: 1er Sekunden) Hinweis! Wie sie ein Gerät an den Ausgang des PiperFon 4000 anschließen, entnehmen Sie Kapitel “Potentialfreier Schaltaus- gang” auf Seite 94f.
überprüfen Sie den festen Sitz des Drahtes. Orange Clips, einer für jeden Anschlusspunkt Die drei Die beiden Ausgangs- Eingangs- anschlusspunkte anschlusspunkte Auf den folgenden Seiten erhalten Sie wichtige Informatio- nen zu dem Schalteingang und Schaltausgang. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Sie am Anfang dieses Kapitels “Potential- freier Schalteingang und Schaltausgang”. 8.1.1 Zugtaster L200 an den Schalteingang anschließen Zur Rufauslösung durch Zugbetätigung kann an das PiperFon 4000 ein Zugtaster L200 angeschlossen werden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 99
Schalteingang an: LED2 LED1 PiperFon 4000 Gefahr! Schließen Sie den beiliegenden 4k7-Widerstand nicht an! Dieser Widerstand wird nur benötigt, wenn der Zugtaster L200 an die Lichtrufanlage EccoLine L200 angeschlossen wird. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Parameter 58 Rufgerät An den potentialfreien Schalteingang des PiperFon 4000 kann ein drahtgebundenes Rufgerät angeschlossen werden. Bei Pa- rameter 58 stellen Sie die Kontaktart des drahtgebundenen Ruf- geräts ein. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 101
Annahme Notruf nein nein nein nein nein nein nein nein nein nein nein nein Wählsequenz Nr. 1 − 9, 0 = 10 Fortsetzung der Tabelle auf der nächsten Seite... Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 102
“Einbruch (03)” sondern auf “Bewe- gungsmelder Eingang (08)” oder “Bewegungsmelder (Standard) (09)” stellen. Bewegungsmelder Für Bewegungsmelder kommen zwei Kontaktarten in Frage: “Bewegungsmelder (Standard)” und “Bewegungsmelder Ein- gang”. Diese Kontaktarten sind nur bei Einbruchüberwachung Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Ziffer 7 + 8: Zonen für Einbruchüberwachung Damit ein Einbruch-Notruf ausgelöst werden kann, muss für fol- gende Kontaktarten eine Zone eingestellt werden: V 03− Einbruchsensor V 08 − Bewegungsmelder Eingang V 09 − Bewegungsmelder (Standard) Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
(siehe Bedienungsanleitung für PiperFon 4000). Aktivität Das drahtgebundene Rufgerät kann so programmiert werden, dass der Teilnehmer durch seine Auslösung Aktivität zeigen kann. Dadurch wird der Inaktivitäts-Zeitmesser neu gestartet. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 105
Ziffer 15 legt die Zeit <Ein> fest. Ziffer 16 legt die Zeit <Aus> fest. V 3 = Umschalten − Ein ausgeschalteter Ausgang wird eingeschaltet. − Ein eingeschalteter Ausgang wird ausgeschaltet. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 106
Auslöser Impulsdauer 10er Impuls Auslöser Impulsdauer Sek. Sek. Beispiel: Türöffner auslösen. Wenn der ausgelöste Notruf gelöscht wird, wird der potentialfreie Schaltausgang immer ausgeschaltet. Tab. 6: Ziffern für den Schaltausgang Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
In der Regel wird an den Ausgang ein Relais ange- schlossen, das dann wiederum größere Spannungen schaltet (z.B. Türöffner). Gefahr! Mit dem PiperFon 4000 darf auf keinen Fall direkt Netz- spannung geschaltet werden. Diese zerstört das PiperFon 4000. Beachten Sie: V Der Ausgang liefert keine Spannung.
Seite 108
Verbindung vorhanden, nicht jedoch zwischen 2 und 3. Hinweis! Wie Sie zur Herstellung der drahtgebundenen Verbin- dung vorgehen, lesen Sie am Anfang dieses Kapitels “Potential- freier Schalteingang und Schaltausgang”. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Signale das Relais zum Schalten der Tür benötigt. 3. Geben Sie den Text für die Relais-Taste in Parameter 207 − 214 ein, siehe Seite 44. 4. Prüfen Sie, ob die Türöffnung mit dem PiperFon 4000 funktioniert. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Dieses Kapitel wendet sich an das Personal vor Ort, wenn es den Teilnehmer aufsucht. Sie erfahren, V Informationen, die wichtig sein können, wenn Sie vor Ort ei- nem notrufenden Teilnehmer helfen. V wie Sie Dienstleistungen erfassen. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Pflegepersonal nach einer eingestellten Zeit nicht vor Ort beim notrufenden Teilnehmer die Ruftaste gedrückt hat. Informieren Sie sich bei der Rufzentrale, ob die Wiedervorlage- Funktion genutzt wird. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
2. Geben Sie Ihre PIN-Nummer ein. Im Display (falls vorhanden) erscheint “PIN OK Service Code??” 3. Geben Sie den 2stelligen Servicecode ein. Im Display (falls vorhanden) erscheint “Teilnehmer ?”. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
2. Geben Sie Ihre PIN-Nummer ein und drücken Sie #. Im Display (falls vorhanden) erscheint “PIN OK Service Code??” 3. Geben Sie den 2stelligen Servicecode ein. Im Display (falls vorhanden) erscheint “Teilnehmer ?” Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
4000 zur Erfassung von Dienstleistungen vorbereitet. Er wird von allen Personen benutzt, die für den Teilnehmer des PiperFon 4000 Dienstleistungen erbringen. Deshalb bleibt der Dienstlei- stungs-Primer bei dem Teilnehmer. Die anderen Funksender Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 116
So erfassen Sie eine Dienstleistung Funksendern: 1. Drücken Sie die Taste am Dienstleistungs-Primer. 2. Drücken Sie den/die Funksender für die Dienstleistung/en. Das PiperFon 4000 ruft automatisch die Rufzentrale an und überträgt Ihre Daten. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
V Anschlussleitungen auf Wackelkontakte prüfen (Telefonkabel, Leitung zum Netzstecker). 10.1.3 Funksender (Test, Batterie, Austausch) Die Lebensdauer der Batterie eines PiperAmie oder PiperGem beträgt durchschnittlich 20.000 Operationen über 3 Jahre. Nach Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 118
Sollten Sie sich nicht sicher sein, ob das von Ihnen geprüfte PiperFon einwandfrei funktioniert, senden Sie es vorsichtshal- ber zur Prüfung ins Werk ein. Nur dort können alle Funktionen des Geräts umfassend geprüft werden. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Wählsequenz 1 B Wählsequenz 2 A Wählsequenz 2 B Wählsequenz 3 A Wählsequenz 3 B Wählsequenz 4 A Wählsequenz 4 B Wählsequenz 5 A Wählsequenz 5 B Wählsequenz 6 A Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 120
Aktivität − Konfiguration Einbruch − Konfiguration Periodischer Ruf mit hoher Wiederholfrequenz Zufallszeit zu periodischem Ruf mit hoher Wiederholfrequenz Schaltausgang durch Rufzentrale schalten Ansteigender Rufton bei Anruf Zeitlimit für angenommene Telefonate (HH:MM) Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 121
Konfiguration: Funkstreckenüberwachung für 20. Funksender Konfiguration: Funkstreckenüberwachung für 21. Funksender Konfiguration: Funkstreckenüberwachung für 22. Funksender Konfiguration: Funkstreckenüberwachung für 23. Funksender Konfiguration: Funkstreckenüberwachung für 24. Funksender Konfiguration: Funkstreckenüberwachung für 25. Funksender Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
Seite 122
Funktionstaste zur Türöffner-Taste wird (1 − 8). Wenn Y = 0, wird die nächste freie Taste genommen. 9101 Alle Notrufe werden akustisch nicht signalisiert. 9103 Standard; Nur Informationsrufe und Einbruch-Notrufe sind still. 9108 Alle Notrufe werden weder akustisch noch optisch signalisiert. Modellreihe PiperFon 4000 − Techniker-Handbuch, 02/06 (Rev. 1.1), 00 8802 28...
