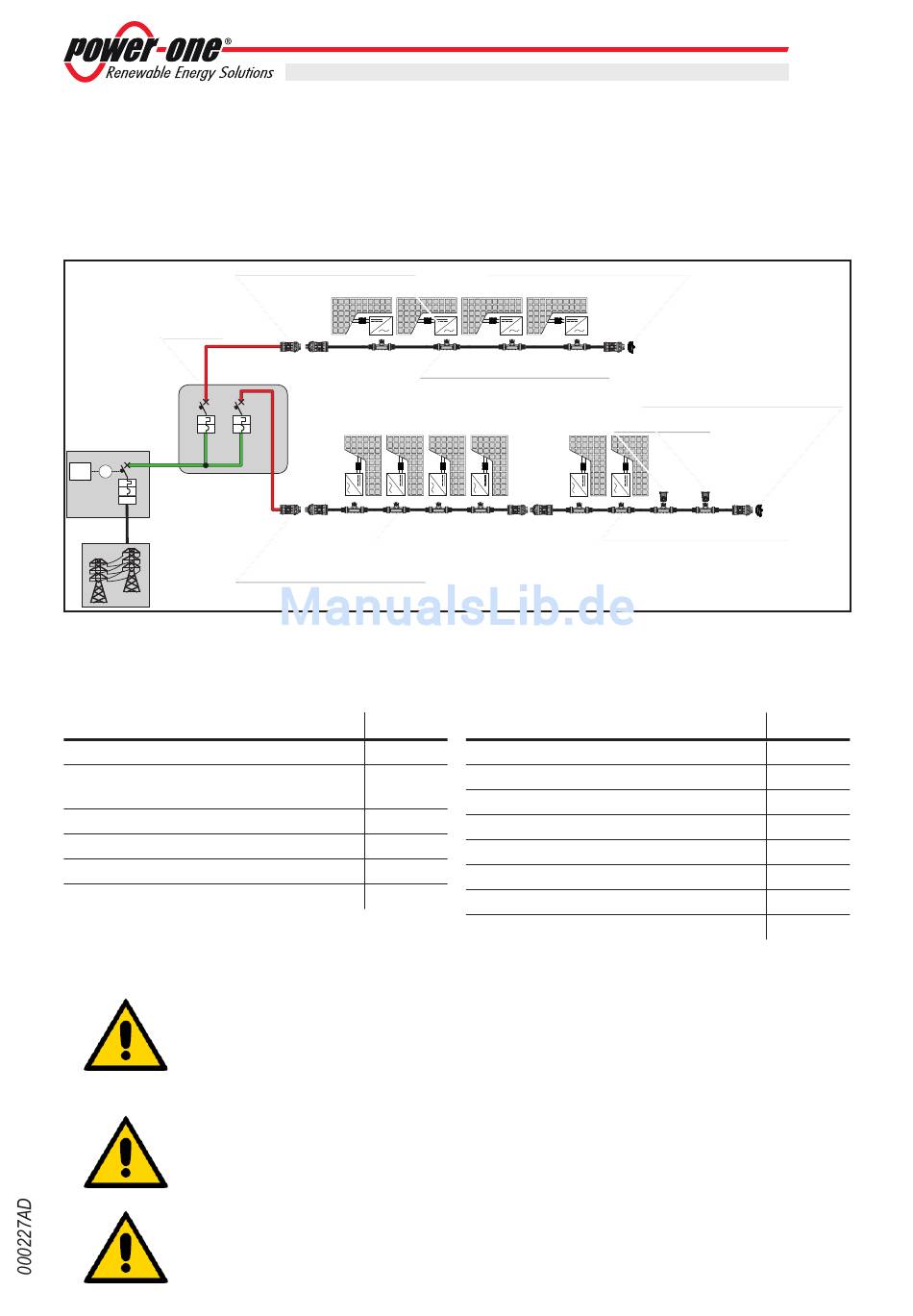

nstallationsbeispiel 5 und Erstellung von Material- und Zubehörlisten
Junction box
S.P.I.
M
id
Liste der für die Installation benötigten Komponenten, die
vom installierenden Unternehmen bereitzustellen sind:
Komponente
Schnittstellenschutzsystem
Thermomagnetischer Schutzschalter (ansteuer-
bar, um als Schnittstellengerät dienen zu können)
Leitungsschutzschalter
Fehlerstromschutzschalter
Anschlusskasten
Leitungs- und Erdungskabel
Für die rot hervorgehobenen Leitungsabschnitte (vom installierenden Unternehmen
bereitgestellt) sind Kabel mit Leitern mit 3 x 4 mm² (3x4mm2) erforderlich. Die Länge
der beiden Abschnitte muss so kurz wie möglich sein, um den Leistungsverlust so
gering wie möglich zu halten.
Der grün hervorgehobene Leitungsabschnitt (vom installierenden Unternehmen be-
reitgestellt) muss in einer Größe gemäß den Angaben im Abschnitt „Auswahl des
Lastschutzschalters (AC-Trennschalter) und Größenauslegung des Leitungskabels"
gewählt werden.
Die Größe des Erdungskabels für den MICRO-Wechselrichter ist im Abschnitt „Monta-
geanweisungen" im Kapitel „Installation" beschrieben
Installation mit 3 kW über 2 Anschlussleitungen. Beide Leitungen sind
über Geräte innerhalb des Anschlusskastens und nur durch ein Schnitt-
stellenschutzsystem geschützt (intern im AC-Panel enthaltene Geräte).
AC-TRUNK-BUS EXTENSION-male-3pins
AC-TRUNK-BUS-1,05m-4PLUGS-3x4mm
AC-TRUNK-BUS EXTENSION-male-3pins
Menge
1
1
2
1
1
/
Zugehörige Dokumentation
AC-TRUNK-BUS EXTENSION CAP-male-3pins
MICRO-0.3-I-OUTD-230
AC-TRUNK-BUS-1,70m-4PLUGS-3x4mm
2
Liste des für die Installation benötigten Zubehörs von
Power-One:
Zubehörnummer
MICRO-0.3-I-OUTD-230
CDD
AC-TRUNK-BUS-1,05m-4PLUGS-3x4mm²
AC-TRUNK-BUS-1,7m-4PLUGS-3x4mm²
AC-TRUNK-BUS EXTENSION-male-3PINS
AC-TRUNK-EXTENSION CAP-male-3PINS
AC-TRUNK-PLUG CAP
AC-TRUNK ENTRIEGELUNGSWERKZEUG
- 68 -
2
AC-TRUNK-BUS EXTENSION CAP-male-3pins
AC-TRUNK PLUG CAP
AC-TRUNK-BUS-1,05m-4PLUGS-3x4mm
Menge
10
1
2
1
2
2
2
1
9
2
