Überprüfung Eines Erdschlusses; Verhalten Einer Anlage Ohne Erdschluss - Power One AURORA Bedienungsanleitung

Ü
berprüfung eines Erdschlusses
V
erhalten einer Anlage ohne Erdschluss

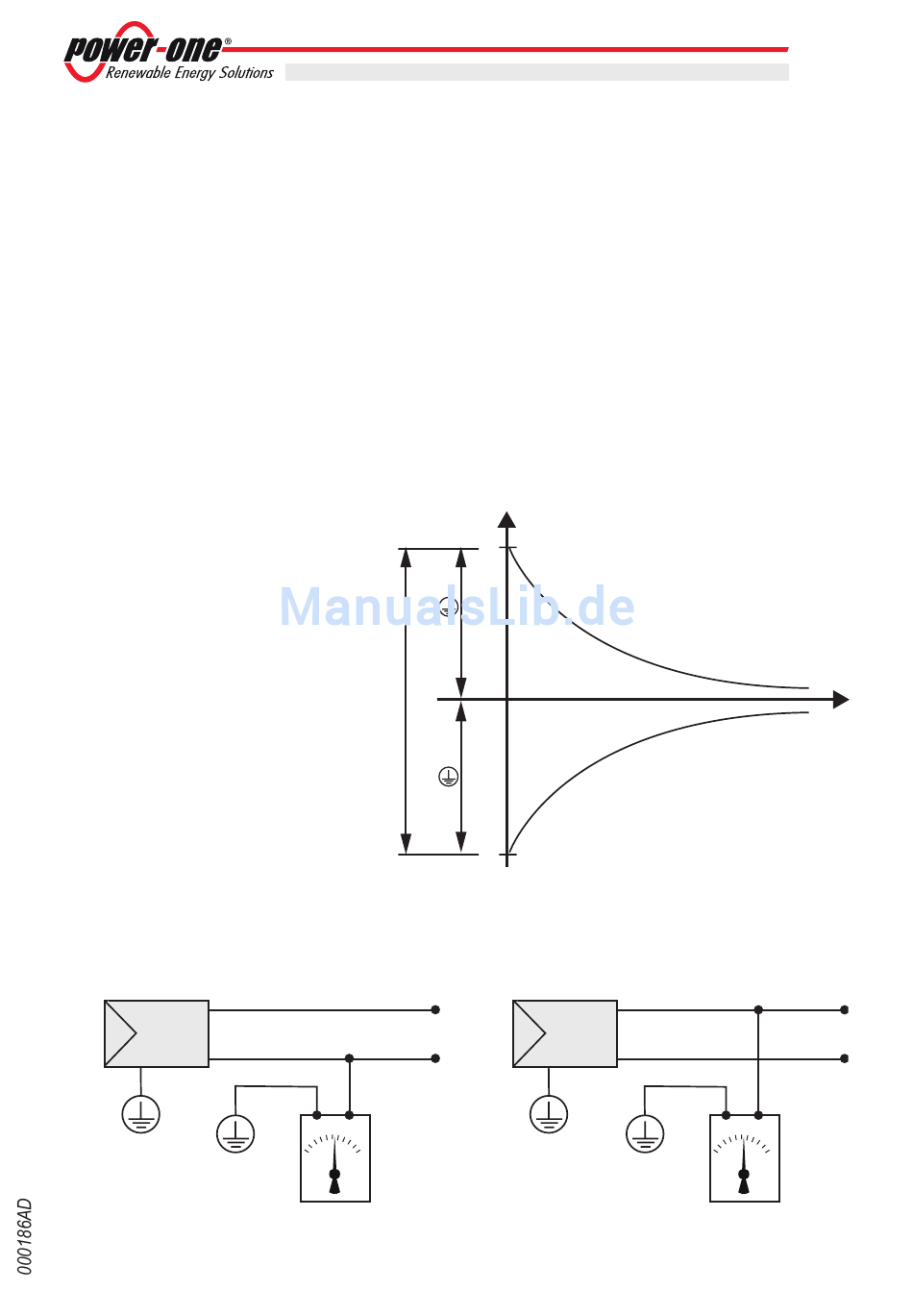

Der interne Widerstand des
Voltmeters sorgt dafür, dass die
aufgrund der kapazitiven Wirkung
am PV-Generator vorliegende
Spannung auf Null gebracht wird.
So wird die Messung durchgeführt:
Positiver Pol gegen Erde
Beim Vorliegen von Abweichungen oder bei der Meldung eines
Erdschlusses kann ein Erdschluss vom PV-Modul vorliegen.
Zur Überprüfung muss mit einem Voltmeter die Spannung zwischen
dem positiven Pol gegen Erde und dem negativen Pol gegen Erde
gemessen werden.
Aufgrund der kapazitiven Wirkung des PV-Moduls wird gleich nach
dem Anschließen des Voltmeters zwischen einem der beiden Pole und
Erde eine Spannung in Höhe von ca. Voc/2 ermittelt, die sich, wenn
kein Erdschluss vorliegt, wie im unten stehenden Diagramm um 0 V
stabilisiert:
+Vs
Voc
-Vs
(-)
(+)
Volt
- 59 -
Wartung
V
Negativer Pol gegen Erde
8
