E
inbau der Stecker für die AC-TRUNK-BUS EXTENSION Anschlüsse
Keinesfalls darf die maximale zugelassene Leistung für ein Kabel überschritten wer-
den. Halten Sie uneingeschränkt die im Land der Installation anwendbare Vorschrift
für die maximale Anzahl installierter Micro-Wechselrichter ein!
E
inbau der AC-TRUNK-BUS EXTENSION-female-3pins
25~30mm
8± mm
Die Verlängerungsstecker können genutzt werden, um ein Stan-
dardkabel ohne Steckverbinder an das AC-Kabel von Power-One an-
zuschließen oder um AC-Kabelabschnitte mit installierten MICRO-We-
chselrichtern zu verbinden.
Für die Installation stehen zwei Verlängerungsanschlüsse (Stecker und
Buchse) zur Verfügung, jeweils an einem der zu verbindenden Kabe-
labschnitte. Nach der Anbringung am Kabel werden die beiden An-
schlüsse über ein Verriegelungssystem verbunden.

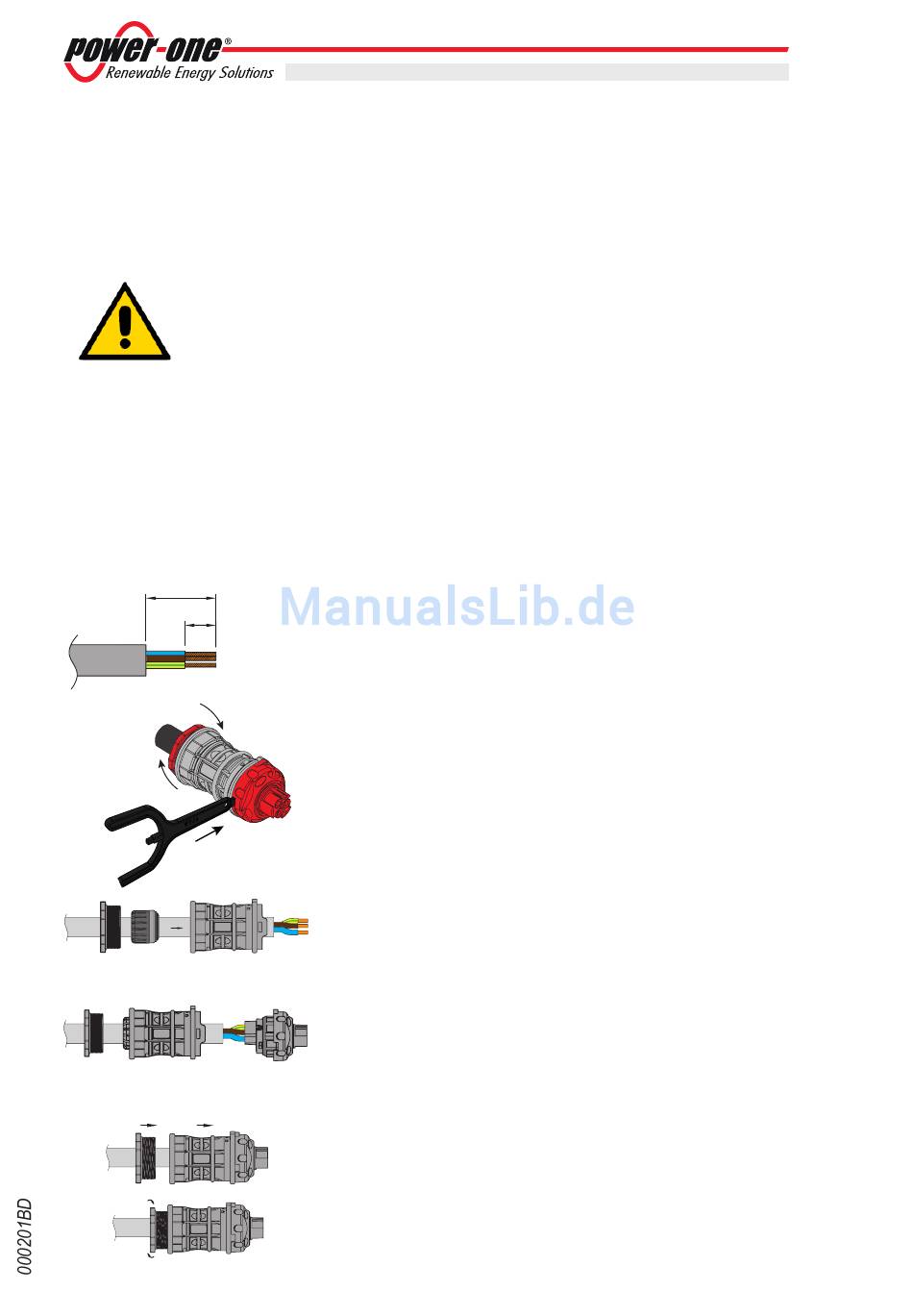

Der Stecker muss wie folgt eingebaut werden:
– Isolieren Sie 25-30 mm des Außenmantels ab und trennen Sie die Lei-
1
0
ter voneinander. Anschließend isolieren Sie 8 mm des Leitermantels ab
– Zerlegen Sie den Stecker, indem Sie die Ringmutter der Ka-
belführungsbuchse und den Steckerkopf entfernen.
Zum Zerlegen des Steckerkopfs müssen die seitlichen Halteklam-
mern mit dem speziellen Entriegelungswerkzeug oder mit einem
Schlitzschraubendreher gelöst werden.
– Führen Sie das Kabel durch die Ringmutter der Kabelführungsbuchse,
die Dichtung und den Steckerrumpf. Alle Leiter müssen auf der anderen
Seite des Rumpfes herausgeführt werden.
– Lösen Sie die Stellschrauben am Steckerkopf und setzen Sie die Lei-
ter in die entsprechenden Aussparungen ein, die neben den Klemmen
mit (L, N und GND) gekennzeichnet sind.
Sichern Sie die Leiter, indem Sie die Schrauben mit einem Drehmoment
von 3 Nm festziehen
– Befestigen Sie den Steckerkopf am Rumpf, indem Sie ihn andrücken,
bis die zwei Seitennuten einrasten (Sie hören zwei Einrastgeräusche).
– Ziehen Sie die Ringmutter der Kabelführungsbuchse an die Dichtung
(max. 2,45 Nm).
- 41 -
5
Installation
