A

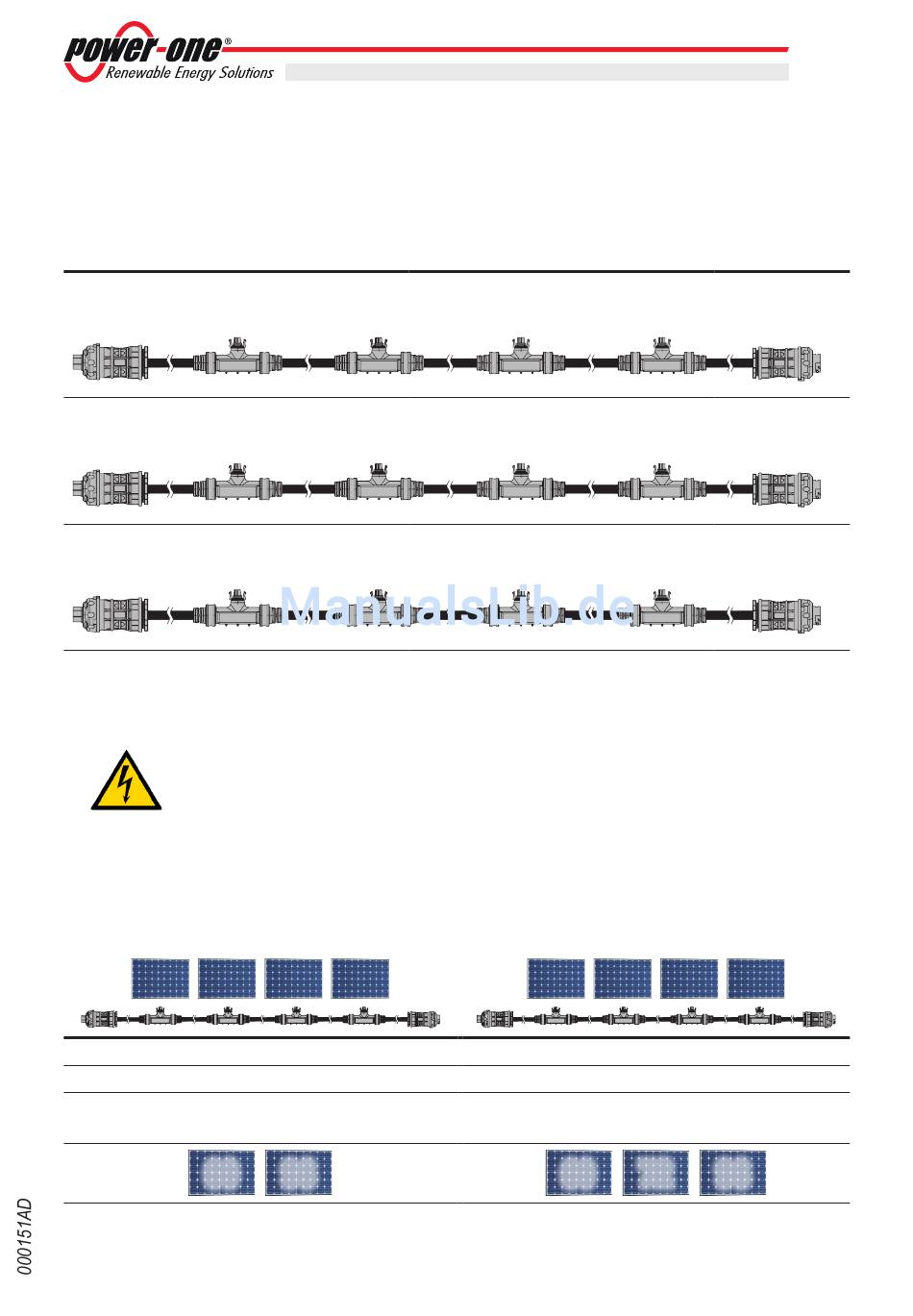

uswahl des AC-Kabels (Power-One)
Code
AC-TRUNK-BUS-1,05m-4plugs-3x4mm2
AC-TRUNK-BUS-1,70m-4plugs-3x4mm2
AC-TRUNK-BUS-2,05m-4plugs-3x4mm2
Der Installationstechniker ist dafür verantwortlich, anhand der Ausrichtung und des
Typs der PV-Module das AC-Kabelmodell mit den korrekten Abständen auszuwählen.
Beachten Sie hinsichtlich der maximalen Anzahl der bei der Installation in den einzel-
nen AC-Kabelabschnitten zulässigen MICRO-Wechselrichter die geltende Rechtspre-
chung des Landes, in dem die Installation durchgeführt wird!
K
abelauswahl bei Ausrichtung der Module im Querformat
1.70m
67"
Power-One-Kabel
AC-TRUNK-BUS-1,70m-4plugs-3x4mm2
Für alle Module geeignet
(Zellenanzahl)
60
Das AC-Kabel wird in Abschnitten mit 4 vormontierten Steckern für den
Anschluss an die MICRO-Wechselrichter geliefert.
Die erhältlichen Abstände zwischen den Steckern sind:
Beschreibung
AC-Kabel mit 3 Leitern (4 mm
tern 1,05 m / 41"
1.05m
41"
AC-Kabel mit 3 Leitern (4 mm
tern 1,70 m / 67"
1.70m
67"
AC-Kabel mit 3 Leitern (4 mm
tern 2,05 m / 81"
2.05m
81"
1.70m 1.70m
67" 67"
96
1.05m 1.05m
41" 41"
1.70m 1.70m
67" 67"
2.05m 2.05m
81" 81"
2.05m
81"
Power-One-Kabel
AC-TRUNK-BUS-2,05m-4plugs-3x4mm2
Für alle Module geeignet
60
- 33 -
Installation
); Abstand zwischen den Lei-
2
); Abstand zwischen den Lei-
2
); Abstand zwischen den Lei-
2
2.05m 2.05m
81" 81"
(Zellenanzahl)
72 96
