E
inbau der AC-TRUNK-BUS EXTENSION-male-3pins

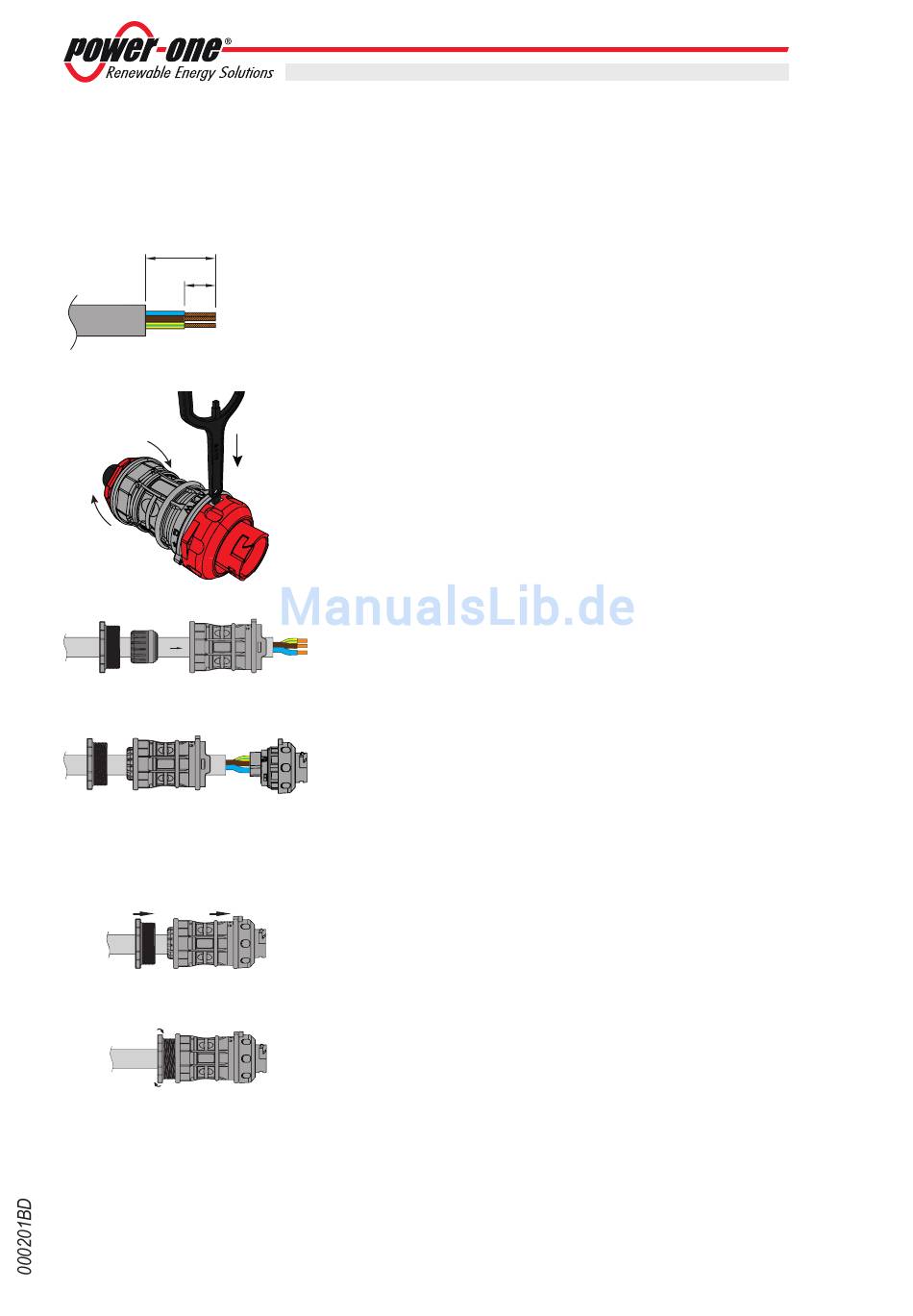

Der Stecker muss wie folgt eingebaut werden:
25~30mm
8± mm
1
– Isolieren Sie 25-30 mm des Außenmantels ab und trennen Sie die Lei-
0
ter voneinander. Anschließend isolieren Sie 8 mm des Leitermantels ab
– Zerlegen Sie den Stecker, indem Sie die Ringmutter der Ka-
belführungsbuchse und den Steckerkopf entfernen.
Zum Zerlegen des Steckerkopfs müssen die seitlichen Halteklam-
mern mit dem speziellen Entriegelungswerkzeug oder mit einem
Schlitzschraubendreher gelöst werden.
– Führen Sie das Kabel durch die Ringmutter der Kabelführungsbuchse,
die Dichtung und den Steckerrumpf. Alle Leiter müssen auf der anderen
Seite des Rumpfes herausgeführt werden
– Lösen Sie die Stellschrauben am Steckerkopf und setzen Sie die Lei-
ter in die entsprechenden Aussparungen ein, die neben den Klemmen
mit (L, N und GND) gekennzeichnet sind.
Sichern Sie die Leiter, indem Sie die Schrauben mit einem Drehmoment
von 3 Nm festziehen
– Befestigen Sie den Steckerkopf am Rumpf, indem Sie ihn andrücken,
bis die zwei Seitennuten einrasten (Sie hören zwei Einrastgeräusche)
Drehen Sie die Ringmutter am Steckerkopf in die Verriegelungsposition
(am Stecker gekennzeichnet durch das Symbol eines Vorhängeschlos-
ses)
– Ziehen Sie die Ringmutter der Kabelführungsbuchse an die Dichtung
(max. 2,45 Nm).
- 42 -
5
Installation
