M
essung des Isolationswiderstands des PV-Moduls
Der Isolationswiderstand wird durch die Umgebungsbedingungen des PV-Moduls
beeinflusst (z. B. PV-Modul feucht aufgrund von Nebel oder Regen), deshalb muss die
Messung unmittelbar nach dem Auftreten der Unregelmäßigkeit erfolgen

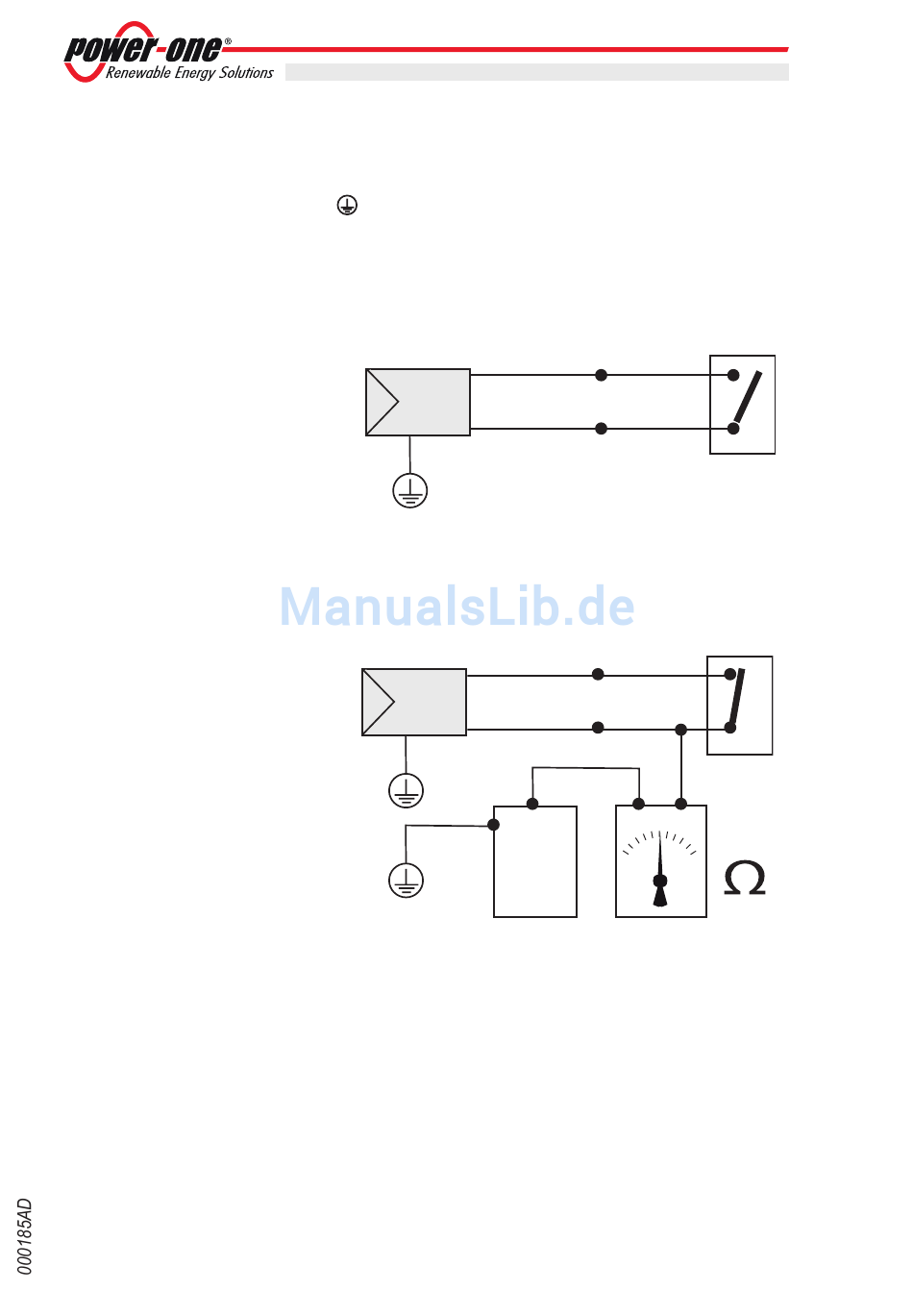

Zur Messung des Isolationswiderstands des PV-Moduls gegen Masse
müssen die beiden Pole des PV-Generators kurzgeschlossen wer-
den (unter Verwendung eines Trennschalters ausreichender Größe).
Dabei muss sichergestellt sein, dass das Chassis des Moduls mit der
Erde (des Wechselrichters) verbunden ist.
FV
Nach dem Kurzschließen wird der Isolationswiderstand (Riso) mit ei-
nem Megaohmmeter zwischen den beiden kurzgeschlossenen Polen
und Erde (des Wechselrichters) gemessen.
FV
Inverter
Wenn der gemessene Isolationswiderstand geringer als 1 kOhm ist,
stellt der Wechselrichter aufgrund einer schwachen Isolierung des PV-
Moduls zur Erdung keine Verbindung zum Netz her.
- 61 -
Wartung
