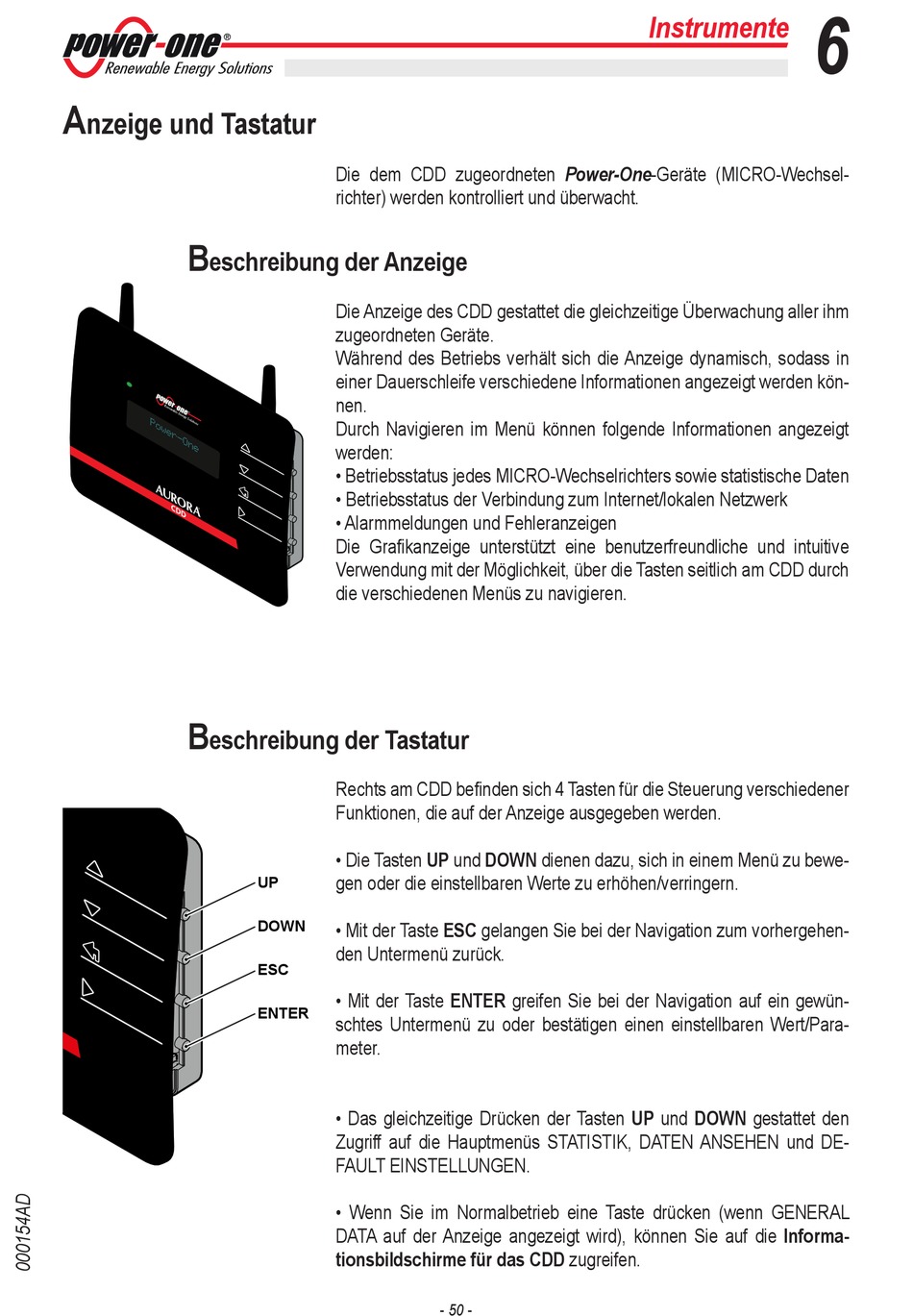

Anzeige Und Tastatur; Beschreibung Der Anzeige; Beschreibung Der Tastatur - Power One AURORA Bedienungsanleitung

A
nzeige und Tastatur
B
eschreibung der Anzeige
B
eschreibung der Tastatur
Die dem CDD zugeordneten Power-One-Geräte (MICRO-Wechsel-
richter) werden kontrolliert und überwacht.
Die Anzeige des CDD gestattet die gleichzeitige Überwachung aller ihm
zugeordneten Geräte.
Während des Betriebs verhält sich die Anzeige dynamisch, sodass in
einer Dauerschleife verschiedene Informationen angezeigt werden kön-
nen.
Durch Navigieren im Menü können folgende Informationen angezeigt
werden:
• Betriebsstatus jedes MICRO-Wechselrichters sowie statistische Daten
• Betriebsstatus der Verbindung zum Internet/lokalen Netzwerk
• Alarmmeldungen und Fehleranzeigen
Die Grafikanzeige unterstützt eine benutzerfreundliche und intuitive
Verwendung mit der Möglichkeit, über die Tasten seitlich am CDD durch
die verschiedenen Menüs zu navigieren.
Rechts am CDD befinden sich 4 Tasten für die Steuerung verschiedener
Funktionen, die auf der Anzeige ausgegeben werden.
• Die Tasten UP und DOWN dienen dazu, sich in einem Menü zu bewe-
gen oder die einstellbaren Werte zu erhöhen/verringern.
UP
DOWN
• Mit der Taste ESC gelangen Sie bei der Navigation zum vorhergehen-
den Untermenü zurück.
ESC
• Mit der Taste ENTER greifen Sie bei der Navigation auf ein gewün-
ENTER
schtes Untermenü zu oder bestätigen einen einstellbaren Wert/Para-
meter.
• Das gleichzeitige Drücken der Tasten UP und DOWN gestattet den
Zugriff auf die Hauptmenüs STATISTIK, DATEN ANSEHEN und DE-
FAULT EINSTELLUNGEN.
• Wenn Sie im Normalbetrieb eine Taste drücken (wenn GENERAL
DATA auf der Anzeige angezeigt wird), können Sie auf die Informa-
tionsbildschirme für das CDD zugreifen.
- 50 -
6
Instrumente
