nstallationsbeispiel 2 und Erstellung von Material- und Zubehörlisten
Junction box
AC-TRUNK-BUS EXTENSION-male-3pins
S.P.I.
M
id
Liste der für die Installation benötigten Komponenten, die
vom installierenden Unternehmen bereitzustellen sind:
Komponente
Schnittstellenschutzsystem
Thermomagnetischer Schutzschalter (ansteuer-
bar, um als Schnittstellengerät dienen zu können)
Fehlerstromschutzschalter
Anschlusskasten
Leitungs- und Erdungskabel
Für die rot hervorgehobenen Leitungsabschnitte (vom installierenden Unternehmen bereitge-
stellt) sind Kabel mit Leitern mit 3 x 4 mm² (3x4mm2) erforderlich. Die Länge der beiden Absch-
nitte muss so kurz wie möglich sein, um den Leistungsverlust so gering wie möglich zu halten.
Der grün hervorgehobene Leitungsabschnitt (vom installierenden Unternehmen bereitge-
stellt) muss in einer Größe gemäß den Angaben im Abschnitt „Auswahl des Lastschutzschal-
ters (AC-Trennschalter) und Größenauslegung des Leitungskabels" gewählt werden.
Die Größe des Erdungskabels für den MICRO-Wechselrichter ist im Abschnitt „Monta-
geanweisungen" im Kapitel „Installation" beschrieben

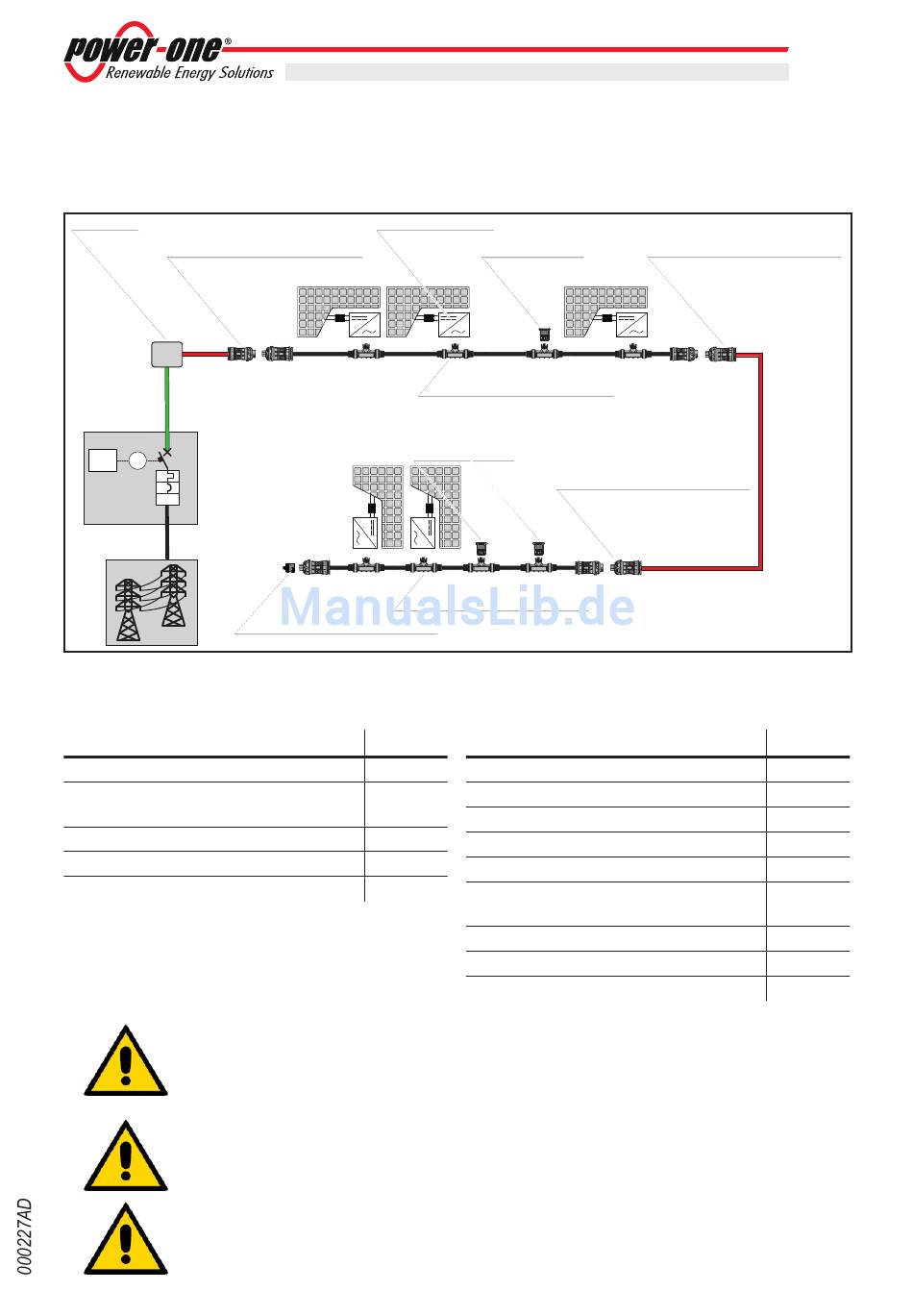

Installation mit 1,5 kW über zwei AC-TRUNK-BUS-Einheiten, die über ein Verlän-
gerungskabel verbunden sind, um eine einzelne Anschlussleitung zu bilden.
MICRO-0.3-I-OUTD-230
AC-TRUNK PLUG CAP
AC-TRUNK-BUS-1,05m-4PLUGS-3x4mm
AC-TRUNK-EXTENSION CAP-female-3pins
Menge
1
1
1
1
/
Zugehörige Dokumentation
AC-TRUNK PLUG CAP
AC-TRUNK-BUS-1,70m-4PLUGS-3x4mm
AC-TRUNK-BUS EXTENSION-female-3pins
2
Liste des für die Installation benötigten Zubehörs von
Power-One:
Zubehörnummer
MICRO-0.3-I-OUTD-230
CDD
AC-TRUNK-BUS-1,05m-4PLUGS-3x4mm²
AC-TRUNK-BUS-1,70m-4PLUGS-3x4mm²
AC-TRUNK-BUS EXTENSION-male-3PINS
AC-TRUNK-BUS EXTENSION-female-3PINS
& AC-BUS-EXTENSION UNLOCK TOOL
AC-TRUNK-EXTENSION CAP-female-3PINS
AC-TRUNK-PLUG CAP
AC-TRUNK UNLOCK TOOL
- 65 -
AC-TRUNK-BUS EXTENSION-female-3pins
2
Menge
5
1
1
1
1
2
1
3
1
9
