erlegung des AC-Kabels
Die Installation muss an von dem Stromnetz getrennten Geräten durchgeführt werden
(Leistungstrennschalter offen)
AC-Kabel von Power-One, die von den MICRO-Wechelrichtern
ausgehen, haben 3 Leiter in unterschiedlichen Farben, die die Funktion
jedes Leiters identifizieren.

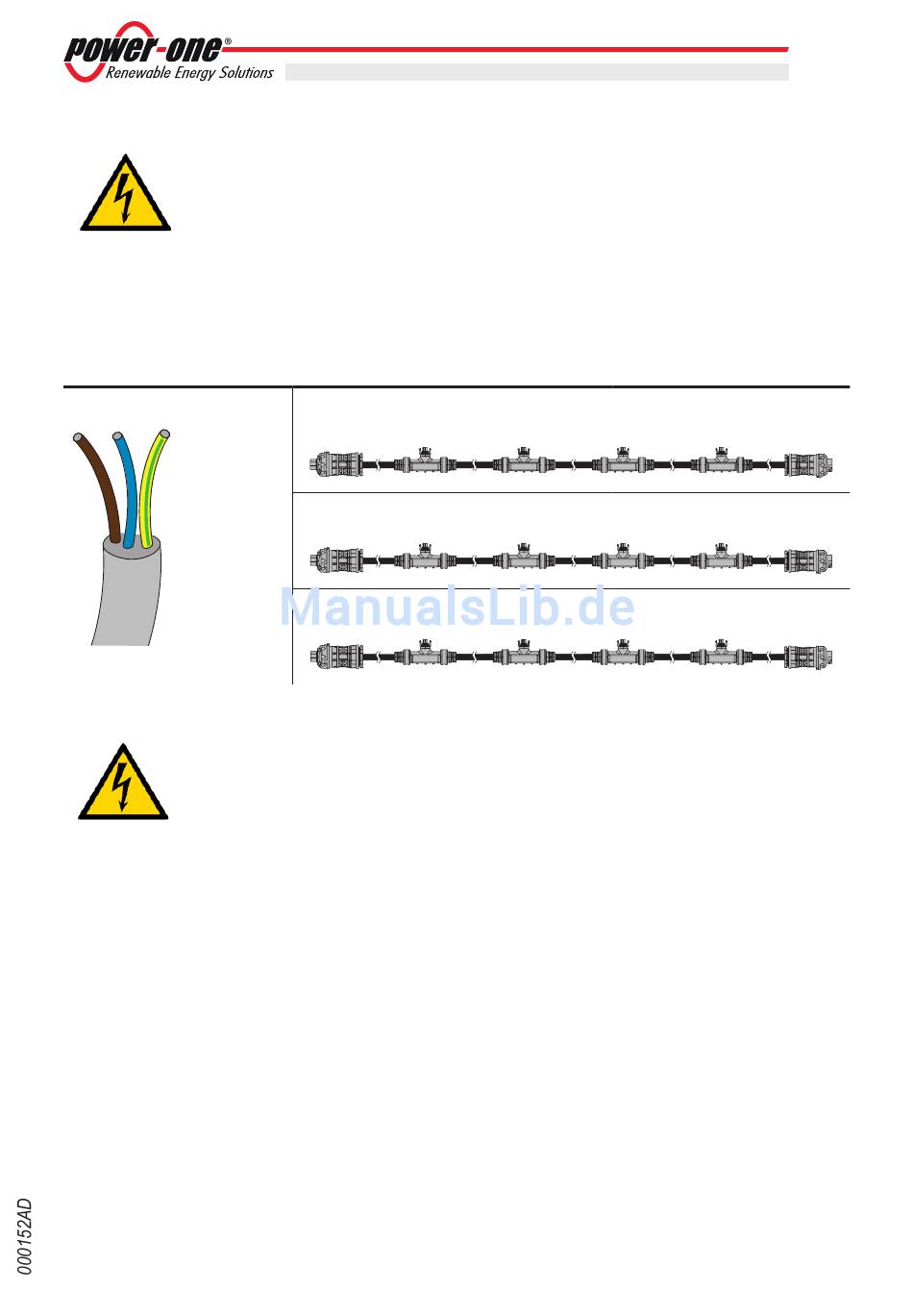

Tabelle: Verlegung des AC-Kabels
AC-TRUNK-BUS-1,05m-4plugs-3x4mm2
AC-Kabel mit 3 Leitern (4 mm
Phase
braun
AC-TRUNK-BUS-1,70m-4plugs-3x4mm2
AC-Kabel mit 3 Leitern (4 mm
Neutral
blau
AC-TRUNK-BUS-2,05m-4plugs-3x4mm2
Erde
AC-Kabel mit 3 Leitern (4 mm
gelb/grün
Achten Sie sorgfältig darauf und stellen Sie sicher, dass Sie nicht die Phase mit dem
Neutralen verwechseln!
Der Installationstechniker ist für die Auswahl eines Anschlusskastens mit einer geei-
gneten Größe und Isolation verantwortlich.
Nachdem die Verbindung ausgeführt wurde, schließen Sie den An-
schlusskasten ordnungsgemäß an und stellen Sie sicher, dass die
Dichtung korrekt sitzt.
); Abstand zwischen den Leitern 1,05 m / 41"
2
1.05m 1.05m
41" 41"
); Abstand zwischen den Leitern 1,70 m / 67"
2
1.70m 1.70m
67" 67"
); Abstand zwischen den Leitern 2,05 m / 81"
2
2.05m 2.05m
81" 81"
- 47 -
5
Installation
1.05m
41"
1.70m
67"
2.05m
81"
