IP-Konfiguration: VRRP
Übersicht
Administratorhandbuch für Managed Switches der Serien 200, 300 und 500 von Cisco Small Business (Interne Version)

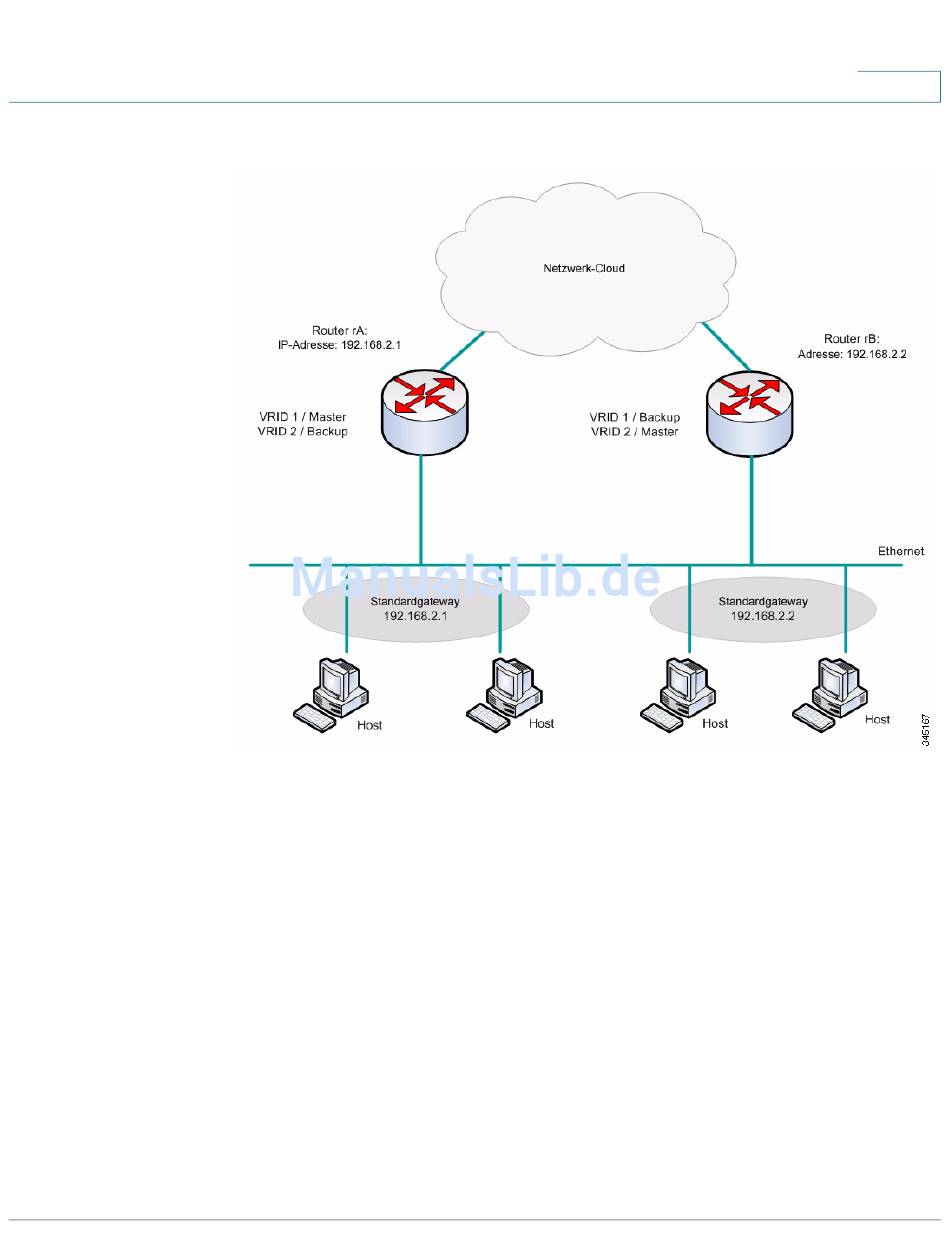

VRRP-Topologie für Lastenausgleich
In dieser Topologie sind zwei virtuelle Router konfiguriert. Für den virtuellen
Router 1 ist rA der Besitzer der IP-Adresse 192. 1 68.2. 1 und der virtuelle
Routermaster. rB ist das virtuelle Router-Backup für rA. Die Clients 1 und 2 sind mit
der Standard-Gateway-IP-Adresse 192. 1 68.2. 1 konfiguriert.
Für den virtuellen Router 2 ist rB der Besitzer der IP-Adresse 192. 1 68.2.2 und der
virtuelle Routermaster. rA ist das virtuelle Router-Backup für rB. Die Clients 3 und 4
sind mit der Standard-Gateway-IP-Adresse 192. 1 68.2.2 konfiguriert.
