4.7.2.

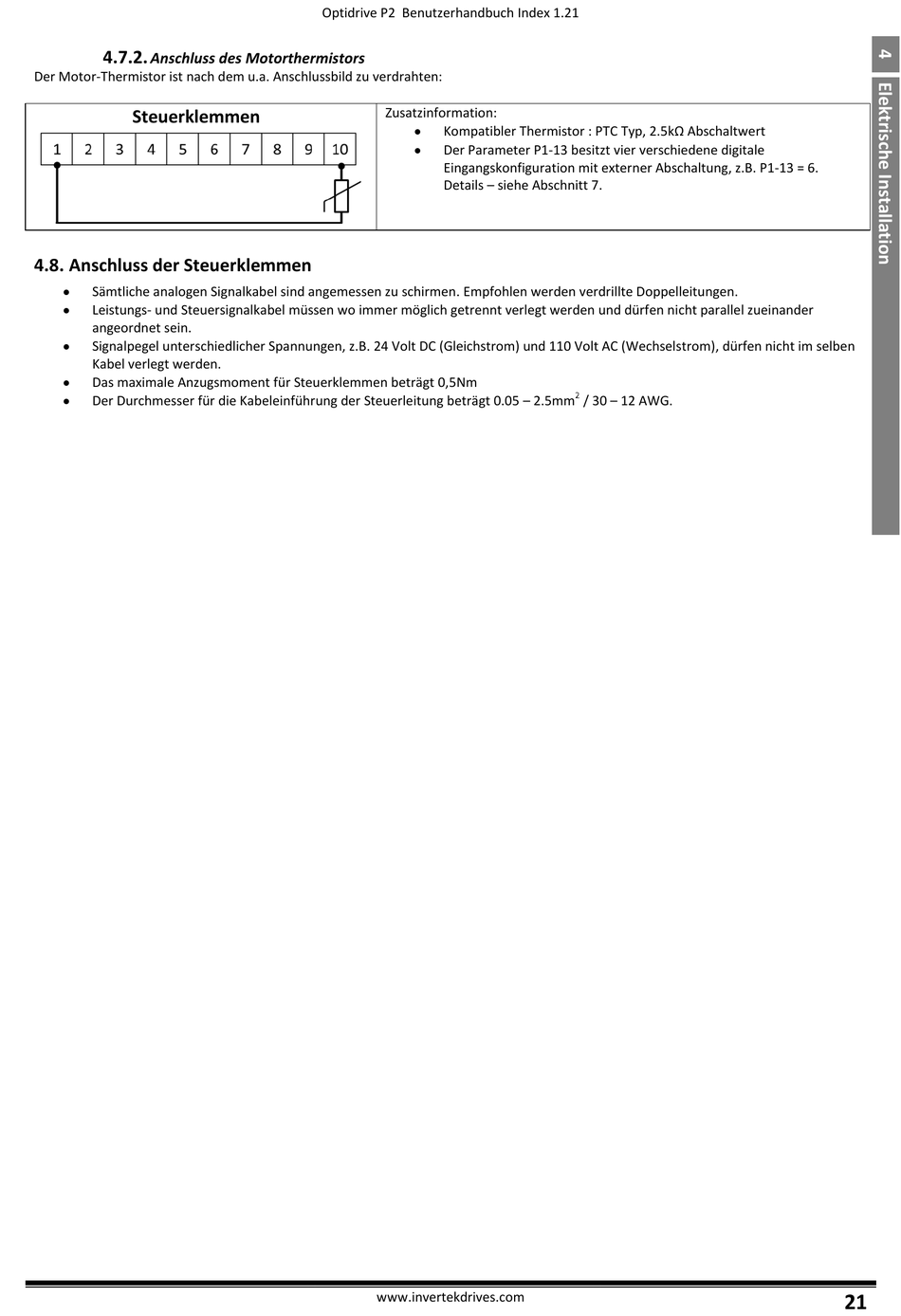

Anschluss des Motorthermistors

Der Motor-Thermistor ist nach dem u.a. Anschlussbild zu verdrahten:

Steuerklemmen

4.8. Anschluss der Steuerklemmen


Sämtliche analogen Signalkabel sind angemessen zu schirmen. Empfohlen werden verdrillte Doppelleitungen.

Leistungs- und Steuersignalkabel müssen wo immer möglich getrennt verlegt werden und dürfen nicht parallel zueinander
angeordnet sein.

Signalpegel unterschiedlicher Spannungen, z.B. 24 Volt DC (Gleichstrom) und 110 Volt AC (Wechselstrom), dürfen nicht im selben
Kabel verlegt werden.

Das maximale Anzugsmoment für Steuerklemmen beträgt 0,5Nm

Der Durchmesser für die Kabeleinführung der Steuerleitung beträgt 0.05 – 2.5mm
Optidrive P2 Benutzerhandbuch Index 1.21
Zusatzinformation:

Kompatibler Thermistor : PTC Typ, 2.5kΩ Abschaltwert

Der Parameter P1-13 besitzt vier verschiedene digitale
Eingangskonfiguration mit externer Abschaltung, z.B. P1-13 = 6.
Details – siehe Abschnitt 7.
www.invertekdrives.com
2
/ 30 – 12 AWG.
