Invertek Drives OPTIDRIVE P2 Benutzerhandbuch Seite 4

Optidrive P2 IP66
Sicherungen oder MCB
Prüfen sie die Angaben
zur Umrichterbemessung
ab Seite 49
AC Versorgungsanschluss
200 – 240 Volt + / - 10%
380 – 480 Volt + / - 10%

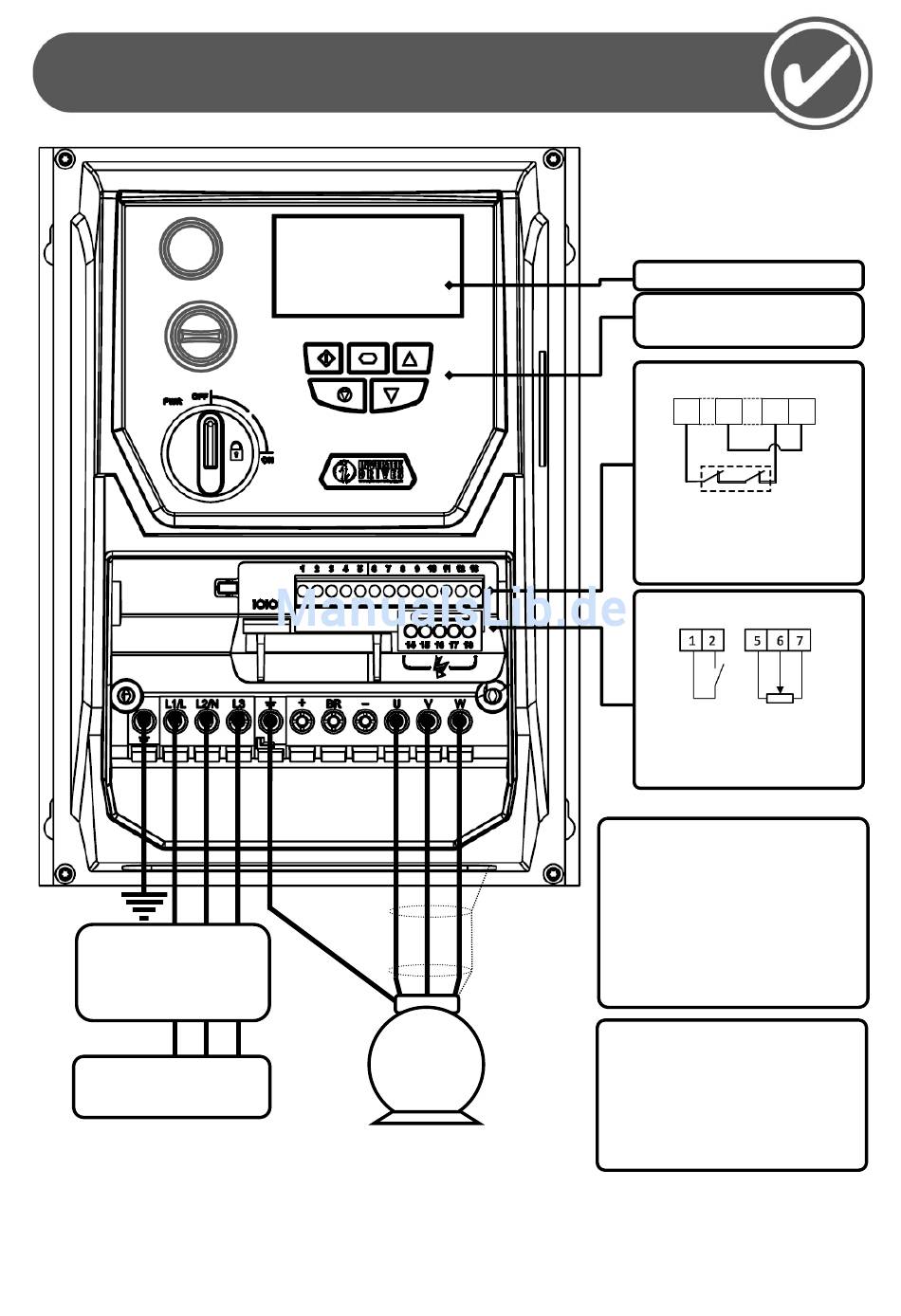

Schnellinbetriebnahme
M
Display
Die Tastenfeld-Bedienung
Finder Sie auf Seite 26
IMPORTANT
Sicherer Halt (STO)
1 9 12 13
Verbinden sie die Klemmen wie
oben dargestellt über den
STO-Schaltkreis
Steuerklemmen
Lauf/Stop 10K Poti
Schalter schließen Lauf (Freigabe)
Schalter öffnen für Stop
Motorkabel
Die korrekte Kabelgröße entnehmen Sie
bitte den Technischen Daten ab Seite 49
Beachten Sie die maximal zulässige
Motorkabellänge!
Für Motorkabellängen > 50 Meter wird
ein Ausgangsfilter empfohlen.
Verwenden Sie ein geschirmtes Kabel.
Die Schirmung muss an beiden Enden mit
der Erde verbunden werden
Motoranschluss
Prüfen Sie Stern- oder Dreieckschaltung
Geben Sie die Daten des Motor-
Typenschildes wie folgt ein:
Motornennspannung:
Motornennstrom:
Motornennfrequenz:
Motornenndrehzahl (opt.):
P1-07
P1-08
P1-09
P1-10
