Sharp PG-MB60X Service Anleitung Seite 63

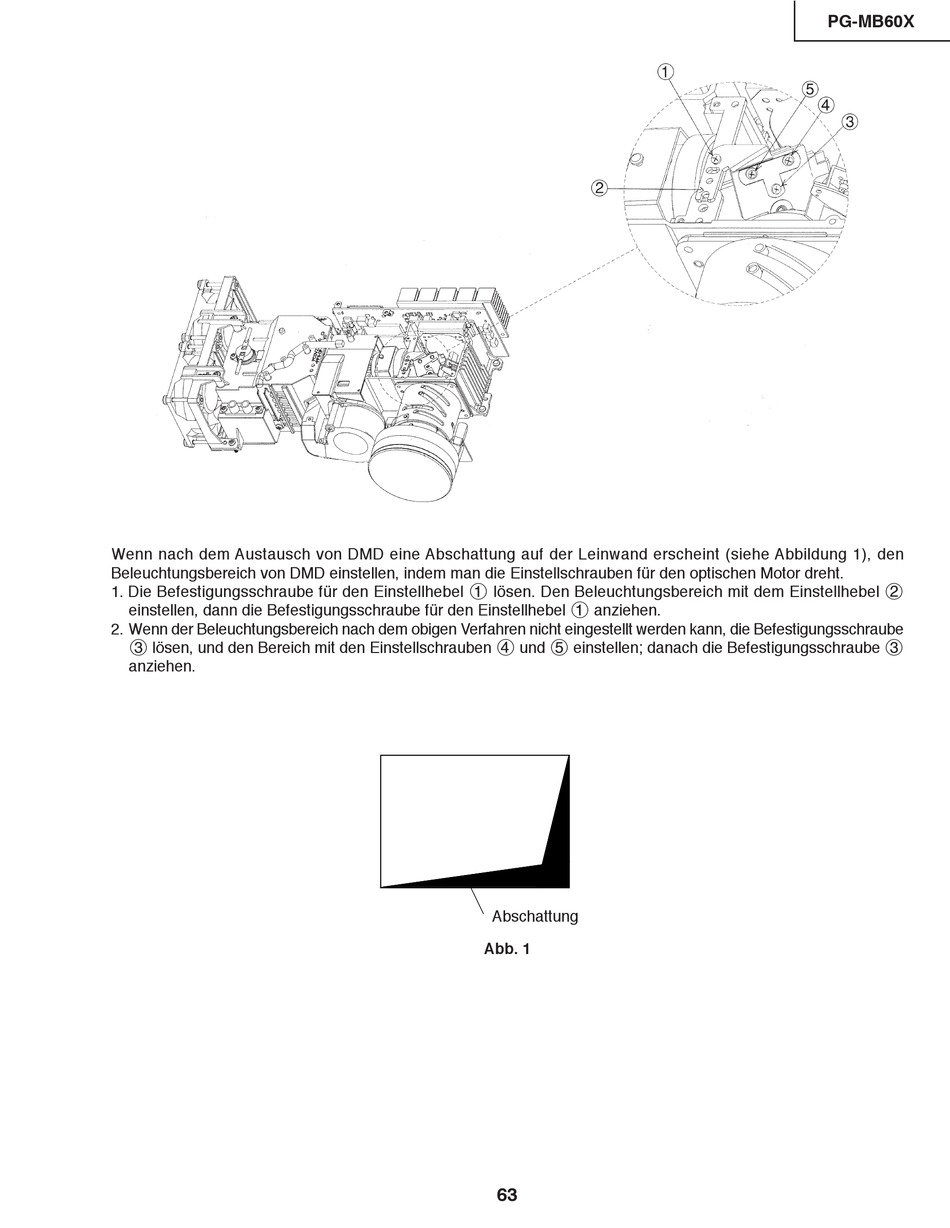

Wenn nach dem Austausch von DMD eine Abschattung auf der Leinwand erscheint (siehe Abbildung 1), den
Beleuchtungsbereich von DMD einstellen, indem man die Einstellschrauben für den optischen Motor dreht.
1. Die Befestigungsschraube für den Einstellhebel 1 lösen. Den Beleuchtungsbereich mit dem Einstellhebel 2
einstellen, dann die Befestigungsschraube für den Einstellhebel 1 anziehen.
2. Wenn der Beleuchtungsbereich nach dem obigen Verfahren nicht eingestellt werden kann, die Befestigungsschraube
3 lösen, und den Bereich mit den Einstellschrauben 4 und 5 einstellen; danach die Befestigungsschraube 3
anziehen.
Abschattung
Abb. 1
63
PG-MB60X
