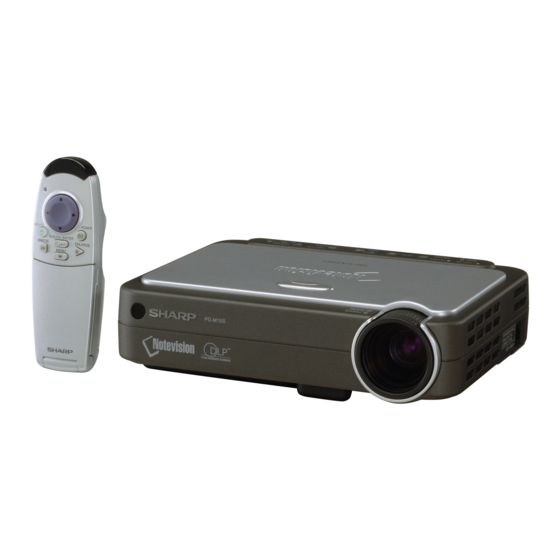

Sharp PG-M15X Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Sharp Anleitungen
  4. Beamer
  5. PG-M15X
  6. Serviceanleitung

Sharp PG-M15X Serviceanleitung

Vorschau ausblenden Andere Handbücher für PG-M15X:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

In the interests of user-safety (Required by safety regulations in some countries) the set should be restored
to its original condition and only parts identical to those specified should be used.
Im lnteresse der Benutzersicherheit (erforderliche Sicherheitsregeln in einigen Ländern) muß das Gerät in seinen
Originalzustand gebracht werden. Außerdem dürfen für die spezifizierten Bauteile nur identische Teile verwendet
werden.
SHARP CORPORATION
SERVICE MANUAL
SERVICE-ANLEITUNG
DIGITAL MULTIMEDIA PROJECTOR
DIGITALER MULTIMEDIA PROJEKTOR
MODELS
MODELLE
This document has been published to be used for
after sales service only.
The contents are subject to change without notice.
1
PG-M15X
PG-M15S
AN-M15T
PG-M15X
PG-M15S
AN-M15T
S91A5PG-M15S/
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sharp PG-M15X

Inhaltszusammenfassung für Sharp PG-M15X

  • Seite 36 PG-M15X PG-M15S AN-M15T » » » » » Condition-3. Component-i Source Check Cr/Pr, YIN, Cb/Pb PATH Change LT1399 Check U2 LT1399 Check U24 VPC3230 Change VPC3230 Check U11 PW164 Change PW164 DMD PWB unit » » » » » Condition-4.

  • Seite 37: Monitor Display

    PG-M15X PG-M15S AN-M15T » » » » » Condition-5. PC Source Output Check U3 LT1399 Change LT1399 MONITOR DISPLAY » » » » » Condition-6. AUDIO Source Check U22 LM4832 Change LM4832 Check U23 LM4871 Change LM4871 SPEAKER OUTPUT » » » » » Condition-7.

  • Seite 38: Technische Daten

    Audiokabel (9HJ4283121001), Weiche Tragetasche (9HJ5383101001), Objektivkappe mit Band (9HJ7083117001), CD-ROM (9HJ3683104001), Bedienungsanleitung des Projektors (9HJ3683107001), Kurzreferenz des Projektors (9HJ3683110001) Dieser Projektor von SHARP verwendet ein DMD-Panel. Dieses Dieses Gerät hat einige inaktive, innerhalb akzeptierter hochentwickelte Panel enthält 786.432 (PG-M15X)/480.000 (PG- Toleranzgrenzen liegende Bildpunkte, die als inaktive Punkte auf der M15S) Pixel.

  • Seite 39: Hinweise Für Das Wartungspersonal

    3. Betrieb für länger als 2 Stunden bei zu vermeiden (Abb. 1). abgenommenem Gehäuse ist nicht zulässig. Hinweis: Besorgen Sie sich einen Objektivdeckel, bevor Sie Arbeiten an einem Modelle XG- PG-M15X/S durchführen, das keinen Objektivdeckel aufweist. Objectivedeckel Zur Beachtung bei UV-Strahlung und Mitteldruck-Lampen 1.

  • Seite 40: Bedienelemente

    PG-M15X PG-M15S AN-M15T Bedienelemente Projektor Ansicht von vorne und oben Eingang-/Zurück-Taste Menü-Taste (MENU) (INPUT/BACK) Automatische Betriebs-Taste (ON/OFF) Synchronisierung-/Eingabe- Taste (AUTO SYNC/ENTER) Trapezentzerrung-( + – )/Wahl-/ '/" Betriebsanzeige Einstellungs-Tasten ( (KEYSTONE/SEL./ADJ.) Lampenaustausch-Anzeige Temperaturwarnanzeige Kühlventilator (Luftauslaß) Lufteinlaß Fernbedienungs-Sensor Steckanschluß Höheneinstellungs-Taste Lautsprecher (HEIGHT ADJUST)
  • Seite 41 PG-M15X PG-M15S AN-M15T Betrieb mit der drahtlosen Maus-Fernbedienung Fernbedienung Vorderansicht Ansicht von hinten Maus-( '/" Fenster für die Übertragung des Einstellungs-( '/" Fernbedienungs-Signals Tasten Anzeige für die Linke Klick-/ Übertragung des Zurück-taste Fernbedienungs-Signals Maustaste ( ) (L-CLICK/ (Blinkt, wenn die...

  • Seite 42: Pinbelegung

    PG-M15X PG-M15S AN-M15T Pinbelegung DVI EINGANG 1-Port: 29-Pin DVI-Eingang RGB-Eingang Pin Nr. Name Pin Nr. Name T.M.D.S. Daten 2 Nicht belegt C4 C3 T.M.D.S. Daten 2 Nicht belegt T.M.D.S. Daten 2/4 Abschirmung Nicht belegt T.M.D.S. Daten 4 * Nicht belegt T.M.D.S.
  • Seite 43 PG-M15X PG-M15S AN-M15T AUSGANG (EINGANG 1)-Signalport: 15-Pin Mini-D-Sub-Buchse KOMPONENTE-Ausgang RGB-Ausgang Analog Analog 1 Videoausgang (rot) 2 Videoausgang (Grün/Sync. auf Grün) 4 Nicht belegt 3 Videoausgang (blau) 5 Nicht belegt 4 Nicht belegt 6 Erdung (P 5 Nicht belegt 7 Erdung (Y)

  • Seite 44: Abmessungen

    PG-M15X PG-M15S AN-M15T Abmessungen Ansicht der Rückseite Ansicht von oben Seitenansicht (225) Ansicht von vorne (76,5) Ansicht von unten (153) Einheit: Zoll (mm)

  • Seite 45: Entfernen Der Hauptteile

    PG-M15X PG-M15S AN-M15T ENTFERNEN DER HAUPTTEILE Erforderliche Werkzeuge 1. Kreuzschlitz-Schraubendreher (Spitze = 1 und 2) 2 Steckschlüssel (2,5 mm) 3. Kugelend-Sechskantschlüssel (5,0 mm) 1. Zerlegung des oberen Abdeckmoduls, der Hauptplatineneinheit und der DC zu DC-Platineneinheit 1-1. Die vier Schrauben von der unteren Abdeckung losdrehen. (Auf die Schritte 1 und 2, Bezug nehmen.)
  • Seite 46 PG-M15X PG-M15S AN-M15T 1-2. Die obere Abdeckung anheben und die beiden an die IR-Platineneinheit and die Haupt-Platineneinheit angeschlossenen Kabel abziehen. (Auf Schritte 3 bis 5 Bezug nehmen.) 1-3. Die obere Abdeckung entfernen. 1-4. Die Schraube losdrehen, dann die IR-Platineneinheit und die Abdeckung der IR-Platineneinheit entfernen.

  • Seite 47: Zerlegung Des Optik Motormoduls

    PG-M15X PG-M15S AN-M15T 2. Zerlegung des Optik Motormoduls 2-1. Die vier Schrauben von der Hauptplatimeneinheit entfernen. 2-2. Einen Kugelend-Sechskantschlüssel verwenden und die beiden Schrauben lockern, welche den Halter der Anschlußplatte befestigen. (ca. 4 Umdrehungen)(Schritt 8.) 2-3. Ein Werkzeug zwischen die Hauptplatineneinheit und die Formatiererplatineneinheit schieben, dann den Steckverbinder abziehen.
  • Seite 48 PG-M15X PG-M15S AN-M15T 2-5. Die Schraube für die DC zu DC-Platineneinheithalter losdrehen, die drei Kabel abziehen, dann die DC zu DC-Platineneinheithalter abnehmen. (Schritte 12 und 13.) 2-6. Die Schubstange, die Schubstangenfeder und den Gummi entfernen. (Auf Schritte 14 bis16 Bezug nehmen.)
  • Seite 49 PG-M15X PG-M15S AN-M15T 2-7. Die sechs Kabel der Thermoplatineneinheit abziehen. (Schrutt 17.) 2-8. Die fünf Schrauben vom Optik-Motormodul losdrehen (Schritte 18 bis 20). 2-9. Die beiden Schrauben vom Projektionsobjektivdeckel losdrehen (Schritt 21). 2-10. Das Optik-Motormodul, den Projektionsobjektivdeckel und die Thermoplatine entfernen.
  • Seite 50 PG-M15X PG-M15S AN-M15T Projektionslinsen-Objektivdeckel Projection Lens Cover Speaker Lautsprecher Thermal PWB Unit Thermo-Platineneinheit Optik-Motormodul Optical Engine Module DMD-Off- DMD Off-Light Vent Lampenluftschlitz Push Bar Spring Schubstangenfeder Pudh Bar Schubstange Leakage Rubber Abdichtgummi...

  • Seite 51: Ausbau Des Ballast-Platineneinheit

    PG-M15X PG-M15S AN-M15T 3. Ausbau des Ballast-Platineneinheit 3-1. Die beiden Schrauben losdrehen und den Anschlußplattenhalter entfernen. 3-2. Die beiden Schrauben losdrehen und die Erdungsplatte entfernen. 3-3. Die beiden Schrauben losdrehen und die Wechselstromkabelbefestigung entfernen. 3-4. Die beiden Schrauben losdrehen und das Zündkabel vom Lampengehäuse entfernen.

  • Seite 52: Ausbau Des Lampengehäuses

    PG-M15X PG-M15S AN-M15T 4. Ausbau des Lampengehäuses 4-1. Die beiden Schrauben lockern und die Lampenabdeckung entfernen. 4-2. Die drei Schrauben lockern und die Lampe anheben. 4-3. Die Schraube losdrehen und die Entlüftungsführung sowie den Entlüftungsgummikanal entfernen. 4-4. Die drei Schrauben losdrehen und das Lampengehäuse entfernen.
  • Seite 53 PG-M15X PG-M15S AN-M15T 4-8. Die Schraube losdrehen und die Schalttafel sowie die inneinandergreifende Schutzabdeckung entfernen. 4-9. Die Schraube losdrehen und den Anschlußschalter entfernen. Ineinandergreifende Interlock Protection Cover Schutzabdeckung Schalterplatineneinheit Thermal SW PWB unit Thermoschalter Switch 70° 70° Unterseite Abdeckung Bottom Cover...
  • Seite 54 PG-M15X PG-M15S AN-M15T 5. Ausbau des Gebläsemoduls 5-1. Die beiden sechskantigen Kupferscheiben entfernen und die Gebläseeinheit abnehmen. 5-2. Die beiden Schrauben losdrehen und die Ausblasfenstereinheit entfernen. 5-3. Die beiden Schrauben losdrehen und das Gebläse sowie den Gummi entfernen. Fan Ass'y Gebläseeinheit...

  • Seite 55: Lampenbetriebszeit-Timers

    • Belüftungsöffnungen anzeige Gerät ist zu hoch. Ort aufstellen. blockiert. • Kühlventilator beschädigt. • Den Projektor zu einem von Sharp • Interne Schaltkreise autorisierten Händler für Projektoren oder beschädigt. dem Kundendienst zur Reparatur geben. Die Anzeige blinkt rot. • Kühlung des Gerätes •...
  • Seite 56 • Die Lampe wurde über Sie können die Lampe auch bei und der Projektor auf Betriebsbereitschaft 1.500 Stunden verwendet. einem von Sharp autorisierten Händler für geschaltet. Projektoren oder dem Kundendienst „LAMP.“ wird in der unteren linken Ecke des austauschen lassen.

  • Seite 57: Optische Einstellung Und Messung

    PG-M15X PG-M15S AN-M15T Optische Einstellung und Messung 1. Einstellung des Farbscheibensensors » Einstellung erforderlich: 1. Wenn die Farbscheibeneinheit ausgewechselt wurde. 2. Wenn der Farbscheibensensor ausgewechselt wurde. 3. Wenn die optische Antriebseinheit ausgewechselt wurde (wenn eine Abweichung von der Normaleinstellung festgestellt wurde).
  • Seite 58 PG-M15X PG-M15S AN-M15T 2. Einstellung für Farbeinstellscheiben-Index Das R.G.B W-4-Farbbild anwählen. 3. Für die Einstellung ist der “Farbeinstellscheiben- 1-1. Den Befehl “M15 Pattern dmw” ausführen. Index“ zu wählen. 1-2. “Color and Gray Scale” anklicken. 1-3. Die Maus links anklicken, um das Muster umzuschalten und um den “R.G.B.W 4-color Image”-...

  • Seite 59: Dmd-Typencode-Eingabeverfahren

    PG-M15X PG-M15S AN-M15T 3. DMD-Typencode-Eingabeverfahren 1. Vor dem Einbau den Typ des DMD-Chips notieren 3. Für die Einstellung ist “DMD Bin” zu wählen. (alphabetischer Großbuchstabe). Auf der Verarbeitungsmodusanzeige “DMD” anwählen. 2-1. Das Gerät einschalten. Die ON/OFF-Taste am Projektor oder die POWER-Taste auf der Fernbedienung betätigen.

  • Seite 60: Übersicht Der Optikeinheit

    PG-M15X PG-M15S AN-M15T ÜBERSICHT DER OPTIKEINHEIT <Explosionszeichnung> Kondensorlinse 2 Lampe Projektions-Zoomobjektiv UV/IR-Filter Kondensorlinse 1 Stangenlinse DMD-Chip Reflexionsspiegel Farbscheibe 1. Elliptischer Reflektor (OSRAM) 6. Kondensatorlinse 2 HID-Lampe 130 W 7. Reflexionsspiegel 2. UV/IR-Filter 8. Projektions-Zoomobjektiv 3. Farbscheibe 9. DMD-Chip 4. Stangenlinse 5.
  • Seite 61 PG-M15X PG-M15S AN-M15T Æ Vorsichtsmaßnahmen bei der Zerlegung des optischen Mechanismus Hinweis: Wenn der Optikmechanismus repariert werden muß, ist das Auswechseln der gesamten Optikmechanismus-Einheit gegen ein neues Modul vorzuziehen. Andernfalls müssen einige Teile sehr fein eingestellt werden. Kondensatorlinse 1 und 2...

  • Seite 62: Fehlersuchtabelle

    PG-M15X PG-M15S AN-M15T FEHLERSUCHTABELLE 1. Erforderliche Ausrüstung » PG-M15X/S » VGA-Kabel, Netzkabel » PC (Personalcomputer) » Audioeingang, Videoeingang » Schraubendreher 2. Hauptverfahren Start Netzkabel, VGA-Kabel und Audiokabel anschließen, dann das Gerät einschalten. Nein A. Netzspannung Leuchtet die Lampe? Störungssuche Nein B.
  • Seite 63 PG-M15X PG-M15S AN-M15T 2-1. A. Netzspannungs-Störungssuche Start Netzkabel und Nein Nein Ist die LED-Anzeige Lampe wieder Lampeneinheit in Eingangsspannung in Ordnung? einbauen Ordnung? überprüfen. Nein DC zu DC- Netzkabel Platineneinheit zuführen auswechseln. Nein Hauptplatineneinheit Störungssuche. Nein Nein Change Ist die Lampe in...
  • Seite 64 PG-M15X PG-M15S AN-M15T 2-2. B. Leistungs-Störungssuche Start Nein Nein DMD-Modul Hauptplatineneinheit Liegt ein Bild vor? auswechseln. Störungssuche. Nein DMD-Modul Hauptplatineneinheit Verzerrtes Muster? auswechseln. Störungssuche. (Weißer Bildschirm) Nein Optischer Nein Gleichmäßigkeit Antrieb-Modul vorhanden? auswechseln. Nein Nein Nein Hauptplatineneinheit DMD-Modul Change Ist die Farbe in Störungssuche.
  • Seite 65 PG-M15X PG-M15S AN-M15T 2-2-1. Weißer Bildschirm oder verzerrtes Bild Start JP1 H, V SYNC Eingang überprüfen. U9 GH, GV SYNC überprüfen. U17 Stift (5) DCLK überprüfen. U16 Stift (5) MCLK überprüfen. Ende 2-2-2. Abnormale Farbe (VGA) Start JP1 Stift (25), (26), (27) überprüfen.
  • Seite 66 PG-M15X PG-M15S AN-M15T 2-3. C. Funktions-Störungssuche Start Ist die Ist die Nein Hauptplatineneinheit Erscheint OSD? Fernbedienung Schalterplatineneinheit Störungssuche. in Ordnung? in Ordnung? Nein Nein Schalterplatineneinheit Batterie auswechseln. auswechseln. Nein Nein Hauptplatineneinheit Ist die Funktion Fernbedienung Störungssuche. einstellbar? auswechseln. Ende 2-4. D. Audio-Störungssuche...
  • Seite 67 PG-M15X PG-M15S AN-M15T 3. Störungssuche der Hauptplatineneinheit » » » » » Zustand 1 PC-Quelle VGAIN-R/G/B, HSYNCIN, VSYNCIN PATH überprüfen. Nein AD9886 auswechseln. U9 AD9886 überprüfen. Nein U11 PW164 überprüfen. PW164 auswechseln. DMD-Platineneinheit » » » » » Zustand 2...
  • Seite 68 PG-M15X PG-M15S AN-M15T » » » » » Zustand 3 Kompoponenten-i-Quelle Cr/Pr, YIN, Cb/Pb, PATH überprüfen. Nein LT1399 auswechseln. U2 LT1399 überprüfen. Nein U24 VPC3230 überprüfen. VPC3230 auswechseln. Nein PW164 auswechseln. U11 PW164 überprüfen. DMD-Platineneinheit » » » » » Zustand 4...
  • Seite 69 PG-M15X PG-M15S AN-M15T » » » » » Zustand 5 PC-Quellenausgang Nein U3 LT1399 überprüfen. LT1399 auswechseln. MONITORANZEIGE » » » » » Zustand 6 AUDIO-Quelle Nein U22 LM4832 überprüfen. LM4832 auswechseln. Nein U23 LM4871 überprüfen. LM4871 auswechseln. LAUTSPRECHERAUSGANG » » » » » Zustand 7...

  • Seite 70: Overall Wiring Diagram

    PG-M15X PG-M15S AN-M15T OVERALL WIRING DIAGRM / GESAMTSCHALTPLAN...

  • Seite 71: Block Diagram

    PG-M15X PG-M15S AN-M15T BLOCK DIAGRAM-1 / BLOCKSCHALTBILD-1 Ë MAIN Unit / HAUPT-Einheit PW_RX D PW_TXD RS232 AUDIO COMP S-Video D USB15...
  • Seite 72 PG-M15X PG-M15S AN-M15T BLOCK DIAGRAM-2 / BLOCKSCHALTBILD-2 (PG-M15X) Ë FORMATTER Unit / FORMATIERER-Einheit...
  • Seite 73 PG-M15X PG-M15S AN-M15T BLOCK DIAGRAM-2 / BLOCKSCHALTBILD-2 (PG-M15S) Ë FORMATTER Unit / FORMATIERER-Einheit...

  • Seite 74: Schematic Diagram

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-1/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-1/16 Ë DIGITAL INPUT CONNECTOR / DIGITAL-EINGANGSANSCHLUSS...

  • Seite 75: H Ë Vga Output Connector / Vga-Ausgangsanschluss

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-2/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-2/16 Ë VGA OUTPUT CONNECTOR / VGA-AUSGANGSANSCHLUSS...
  • Seite 76 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-3/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-3/16 Ë U7 (SII151A)
  • Seite 77 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-4/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-4/16 Ë U9 (AD9886)
  • Seite 78 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-5/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-5/16 Ë U11 (PW164-1) GAPHICS and VIDEO PORT / GRAFIK- UND VIDEO-SCHNITTSTELLE...
  • Seite 79 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-6/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-6/16 Ë U11 (PW164-2) MICROPROCESSOR / MIKROPROZESSOR...
  • Seite 80 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-7/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-7/16 Ë U11 (PW164-3) DISPLAY PORT / DISPLAY-SCHNITTSTELLE...

  • Seite 81: Ë Reset And Clock Generator / Nullstellungs- Und Taktgeber

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-8/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-8/16 Ë RESET and CLOCK GENERATOR / NULLSTELLUNGS- UND TAKTGEBER...
  • Seite 82 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-9/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-9/16 Ë FLASH MEMORY / FLASH-SPEICHER...
  • Seite 83 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-10/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-10/16 Ë 100 PIN INTERFACE / SCHNITTSTELLE (100POLIG)
  • Seite 84 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-11/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-11/16 Ë AUDIO / AUDIO...

  • Seite 85: H Ë Video Input / Video Eingang

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-12/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-12/16 Ë VIDEO INPUT / VIDEO EINGANG...
  • Seite 86 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-13/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-13/16 Ë VIDEO DECODER / BILDDECODIERER...
  • Seite 87 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-14/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-14/16 Ë RS232...
  • Seite 88 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-15/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-15/16 Ë SUB-MICRON / SUB-MIKRON...

  • Seite 89: H Ë Keypad Control / Tastatursteuerung

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: MAIN Unit-16/16 / SCHEMATISCHEN SCHALTPLANS: HAUPT-Einheit-16/16 Ë KEYPAD CONTROL / TASTATURSTEUERUNG...
  • Seite 90 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-1/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-1/7 Ë CONNECTOR INTERFACE / STECKERSCHNITTSTELLE...

  • Seite 91: H Ë Fan Feedback Detect / Gebläse-Rückführungserkennung

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-2/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-2/7 Ë FAN FEEDBACK DETECT / GEBLÄSE-RÜCKFÜHRUNGSERKENNUNG...
  • Seite 92 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-3/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-3/7 Ë COLOR WHEEL and LAMP CONTROL / FARBSCHEIBEN- UND LAMPENREGELUNG...

  • Seite 93: H Ë System Main Power Control / System-Haupstromsteuerung

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-4/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-4/7 Ë SYSTEM MAIN POWER CONTROL / SYSTEM-HAUPSTROMSTEUERUNG...

  • Seite 94: H Ë Fan Power Control / Gebläsestromregelung

    PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-5/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-5/7 Ë FAN POWER CONTROL / GEBLÄSESTROMREGELUNG...
  • Seite 95 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-6/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-6/7 Ë POWER GOOD FOR FORMATTER UNI / Ë STROMKREISLAUF FÜR FORMATIEREREINHEIT...
  • Seite 96 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: THERMAL Unit-7/7 / SCHEMATISCHEN SCHALTPLANS: THERMO-Einheit-7/7 Ë THERMAL BOARD CONNECTOR INTERFACE / Ë THERMOPLATINEN-ANSCHLUSSSCHNITTSTELLE...
  • Seite 97 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: IR Unit / SCHEMATISCHEN SCHALTPLANS: IR-Einheit...
  • Seite 98 PG-M15X PG-M15S AN-M15T SCHEMATIC DIAGRAM: SW Unit / SCHEMATISCHEN SCHALTPLANS: SCHALTER-Einheit...

  • Seite 99: Printed Wiring Board Assemblies

    PG-M15X PG-M15S AN-M15T PRINTED WIRING BOARD ASSEMBLIES / LEITERPLATTENINHEITIN Main Unit (Wiring Side) / Main Unit (Component Side) / Haupteinheit (Leiterbahnseite) Haupteinheit (Bestückungsseite)
  • Seite 100 PG-M15X PG-M15S AN-M15T Thermal Unit (Wiring Side)/ Thermoeinheit (Leiterbahnseite) Thermal Unit (Component Side)/ Thermoeinheit (Bestückungsseite) IR Unit (Component Side)/ SW Unit (Component Side)/ IR-Einheit (Bestückungsseite) Schaltereinheit (Bestückungsseite)

  • Seite 101: Parts List

    6. QUANTITY in USA: Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. MARK: SPARE PARTS-DELIVERY SECTION MARKIERUNG : ERSATZTEILE-LIEFERUNG Ref. No.
  • Seite 109 PG-M15X PG-M15S AN-M15T CABINET AND MECHANICAL PARTS / GEHÄUSE UND MECHANISCHE BAUTEILE 1-12 1-11 1-10 1-14 1-17 1-16 1-13 1-15 2-22 2-28 2-24 2-25 2-27 2-26 2-30 2-23 2-15 2-19 2-13 2-17 2-29 2-18 2-11 2-16 2-12 2-29 2-14 2-20...

  • Seite 114: An-M15T

    6. QUANTITY in USA: Contact your nearest SHARP Parts Distributor. For location of SHARP Parts Distributor, Please call Toll-Free; 1-800-BE-SHARP in CANADA: Contact SHARP Electronics of Canada Limited Phone (416) 890-2100. MARK: SPARE PARTS-DELIVERY SECTION MARKIERUNG : ERSATZTEILE-LIEFERUNG Ref. No.
  • Seite 116 PG-M15X PG-M15S AN-M15T COPYRIGHT © 2001 BY SHARP CORPORATION ALL RIGHTS RESERVED. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any means, electronic, mechanical, photocopying, recording, or otherwise, without prior written permission of the publisher.
