EINRICHTUNGS-ANLEITUNG
Verbindungs-Pin-Zuweisungen .................................... 3
Abmessungen ................................................................ 6
Befehlseinstellungen ............................................. 4

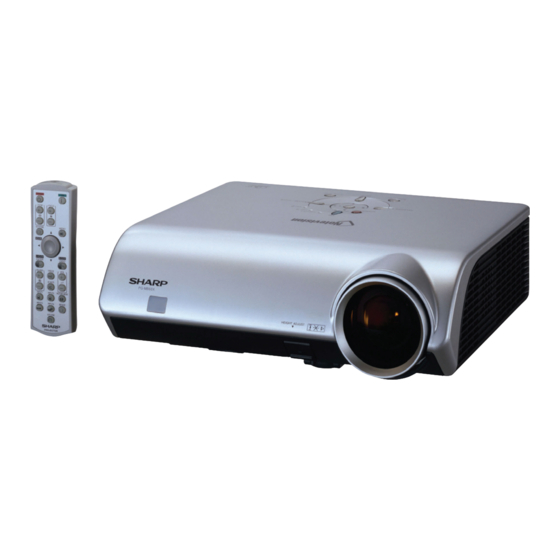

MULTIMEDIA-PROJEKTOR
MODELL
PG-MB60X

Werbung

loading

Verwandte Anleitungen für Sharp PG-MB60X

Inhaltszusammenfassung für Sharp PG-MB60X

  • Seite 1 MULTIMEDIA-PROJEKTOR MODELL PG-MB60X EINRICHTUNGS-ANLEITUNG Bildwandgröße und Projektionsabstand ..... 2 Verbindungs-Pin-Zuweisungen ........3 RS-232C-Spezifikationen und Befehlseinstellungen ..........4 Abmessungen ..............6...

  • Seite 2: Bildwandgröße Und Projektionsabstand

    Bildwandgröße und Projektionsabstand Die Größe der Projektionswand variiert gemäß Entfernung des Objektivs des Projektors von der Projektionswand. Installieren Sie den Projektor so, dass die projizierten Bilder mit optimaler Größe auf die Projektionswand projiziert werden, wie es in der nachfolgenden Tabelle aufgeführt ist. Verwenden Sie die in der Tabelle aufgeführten Werte als Referenz, wenn Sie den Projektor installieren.

  • Seite 3: Verbindungs-Pin-Zuweisungen

    Verbindungs-Pin-Zuweisungen INPUT 1/INPUT 2 und RGB AUSGABE-Signalanschluss: 15-pol. Mini-D-Sub-Anschluss RGB-Eingang Komponenteneingang 1. Videoeingang (rot) 1. P 2. Videoausgang (grün/Sync. auf grün) 2. Y 3. Videoausgabe (blau) 3. P 4. Nicht angeschlossen 4. Nicht angeschlossen 5. Nicht angeschlossen 5. Nicht angeschlossen 6.

  • Seite 4: Rs-232C-Spezifikationen Und Befehlseinstellungen

    RS-232C-Spezifikationen und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein serielles RS-232C Steuerkabel (kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite 27 der Bedienungsanleitung des Projektors.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen. Signalformat: Entspricht dem RS-232C-Standard.
  • Seite 5 T N A M _ _ _ 1 EINGANG 2 Signaltyp : RGB _ _ _ 1 OK oder ERR Modellnamenprüfung 2 PG-MB60X I B S I M N R D _ _ _ 2 EINGANG 2 Signaltyp : Komponente OK oder ERR...

  • Seite 6: Abmessungen

    Abmessungen Einheiten: Zoll (mm) Ansicht von hinten Ansicht von Ansicht von Ansicht von der Seite oben der Seite (310) (55,05) Ansicht von vorne (99,95) (129,5) (129,5) (29,1) (30,9) Ansicht von unten (44,1) (30,9)
