Anschluss Movimot -Antrieb - SEW-Eurodrive MOVIMOT MM..D Betriebsanleitung

5
Elektrische Installation
Anschluss MOVIMOT®-Antrieb

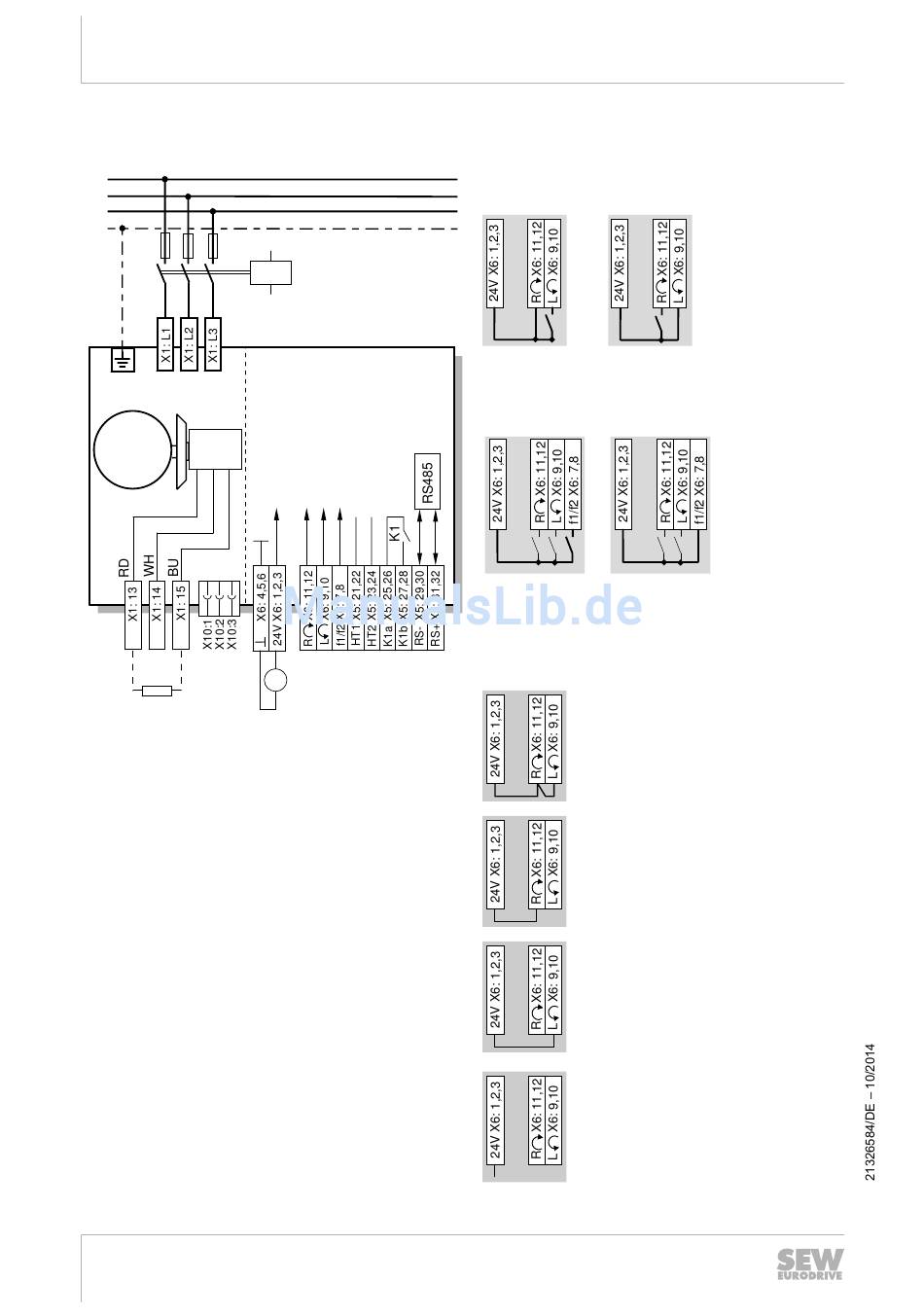

5.3 Anschluss MOVIMOT
L1
L2
L3
PE
M
BE/BR
3~
[7]
[1] DC-24-V-Einspeisung
(extern oder Option MLU..A / MLG..A)
[2] Rechts/Halt (Binäreingang)
[3] Links/Halt (Binäreingang)
[4] Sollwertumschaltung f1/f2 (Binäreingang)
[5] HT1/HT2: Zwischenklemmen für spezifische
Schaltbilder
[6] Bereitmeldung
(Kontakt geschlossen = betriebsbereit)
[7] Bremswiderstand BW.. (nur bei MOVIMOT
Antrieb ohne mechanische Bremse)
[8] Steckverbinder zum Anschluss der Option
BEM oder BES
26
Kompakt-Betriebsanleitung – MOVIMOT
® -Antrieb
F11/F12/F13
K11
MOVIMOT
[1] [2] [3] [4] [5]
[8]
+
= DC 24 V
-
27021598390283787
®
MM..D
Funktionen der Klemmen Rechts/Halt und
Links/Halt bei binärer Ansteuerung:
®
Drehrichtung
Rechts aktiv
Funktionen der Klemmen f1/f2:
[6]
90071995783553
Funktionen der Klemmen Rechts/Halt und
Links/Halt bei Steuerung über RS485-Schnitt-
stelle/Feldbus:
® -
Drehrichtung
Links aktiv
9007199578382091
39
Beide Drehrichtungen
sind freigegeben.
Nur Drehrichtung Rechtslauf
ist freigegeben.
Sollwertvorgaben für Linkslauf
führen zu einem Stillsetzen des
Antriebs.
Nur Drehrichtung Linkslauf
ist freigegeben.
Sollwertvorgaben für Rechtslauf
führen zu einem Stillsetzen
des Antriebs.
Antrieb ist gesperrt
oder wird stillgesetzt.
MOVIMOT® -Antrieb Anschluss
