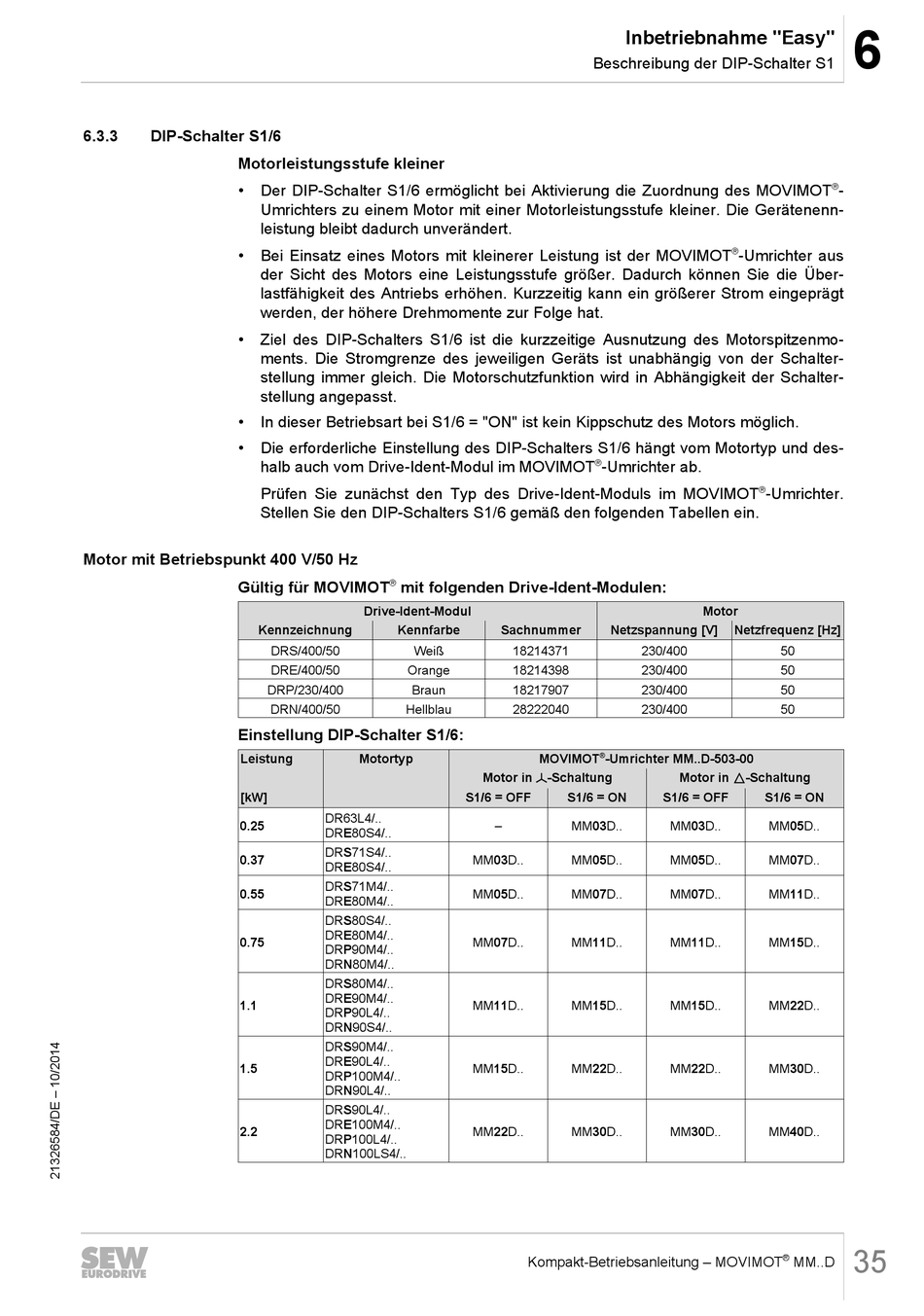

6.3.3
DIP-Schalter S1/6
Motorleistungsstufe kleiner
•
•
•
•
•
Motor mit Betriebspunkt 400 V/50 Hz
Gültig für MOVIMOT
Einstellung DIP-Schalter S1/6:
Leistung
[kW]
0.25
0.37
0.55
0.75
1.1
1.5
2.2
Der DIP-Schalter S1/6 ermöglicht bei Aktivierung die Zuordnung des MOVIMOT
Umrichters zu einem Motor mit einer Motorleistungsstufe kleiner. Die Gerätenenn-
leistung bleibt dadurch unverändert.
Bei Einsatz eines Motors mit kleinerer Leistung ist der MOVIMOT
der Sicht des Motors eine Leistungsstufe größer. Dadurch können Sie die Über-
lastfähigkeit des Antriebs erhöhen. Kurzzeitig kann ein größerer Strom eingeprägt
werden, der höhere Drehmomente zur Folge hat.
Ziel des DIP-Schalters S1/6 ist die kurzzeitige Ausnutzung des Motorspitzenmo-
ments. Die Stromgrenze des jeweiligen Geräts ist unabhängig von der Schalter-
stellung immer gleich. Die Motorschutzfunktion wird in Abhängigkeit der Schalter-
stellung angepasst.
In dieser Betriebsart bei S1/6 = "ON" ist kein Kippschutz des Motors möglich.
Die erforderliche Einstellung des DIP-Schalters S1/6 hängt vom Motortyp und des-
halb auch vom Drive-Ident-Modul im MOVIMOT
Prüfen Sie zunächst den Typ des Drive-Ident-Moduls im MOVIMOT
Stellen Sie den DIP-Schalters S1/6 gemäß den folgenden Tabellen ein.
®
mit folgenden Drive-Ident-Modulen:
Drive-Ident-Modul
Kennzeichnung
Kennfarbe
DRS/400/50
Weiß
DRE/400/50
Orange
DRP/230/400
Braun
DRN/400/50
Hellblau
Motortyp
DR63L4/..
DRE80S4/..
DRS71S4/..
DRE80S4/..
DRS71M4/..
DRE80M4/..
DRS80S4/..
DRE80M4/..
DRP90M4/..
DRN80M4/..
DRS80M4/..
DRE90M4/..
DRP90L4/..
DRN90S4/..
DRS90M4/..
DRE90L4/..
DRP100M4/..
DRN90L4/..
DRS90L4/..
DRE100M4/..
DRP100L4/..
DRN100LS4/..
Inbetriebnahme "Easy"
Beschreibung der DIP-Schalter S1
®
-Umrichter ab.
Sachnummer
Netzspannung [V]
18214371
18214398
18217907
28222040
MOVIMOT
®
-Umrichter MM..D-503-00
Motor in W-Schaltung
S1/6 = OFF
S1/6 = ON
–
MM03D..
MM03D..
MM05D..
MM05D..
MM07D..
MM07D..
MM11D..
MM11D..
MM15D..
MM15D..
MM22D..
MM22D..
MM30D..
Kompakt-Betriebsanleitung – MOVIMOT
®
-Umrichter aus
®
-Umrichter.
Motor
Netzfrequenz [Hz]
230/400
50
230/400
50
230/400
50
230/400
50
Motor in m-Schaltung
S1/6 = OFF
S1/6 = ON
MM03D..
MM05D..
MM05D..
MM07D..
MM07D..
MM11D..
MM11D..
MM15D..
MM15D..
MM22D..
MM22D..
MM30D..
MM30D..
MM40D..
®
MM..D
