Mechanische Installation
Anzugsdrehmomente
4.6
Anzugsdrehmomente
4.6.1
MOVIMOT
4.6.2
Verschluss-Schrauben
4.6.3
Kabelverschraubungen
4.6.4
Verschluss-Schrauben für Kabeleinführungen
18
Kompakt-Betriebsanleitung – MOVIMOT
®
-Umrichter

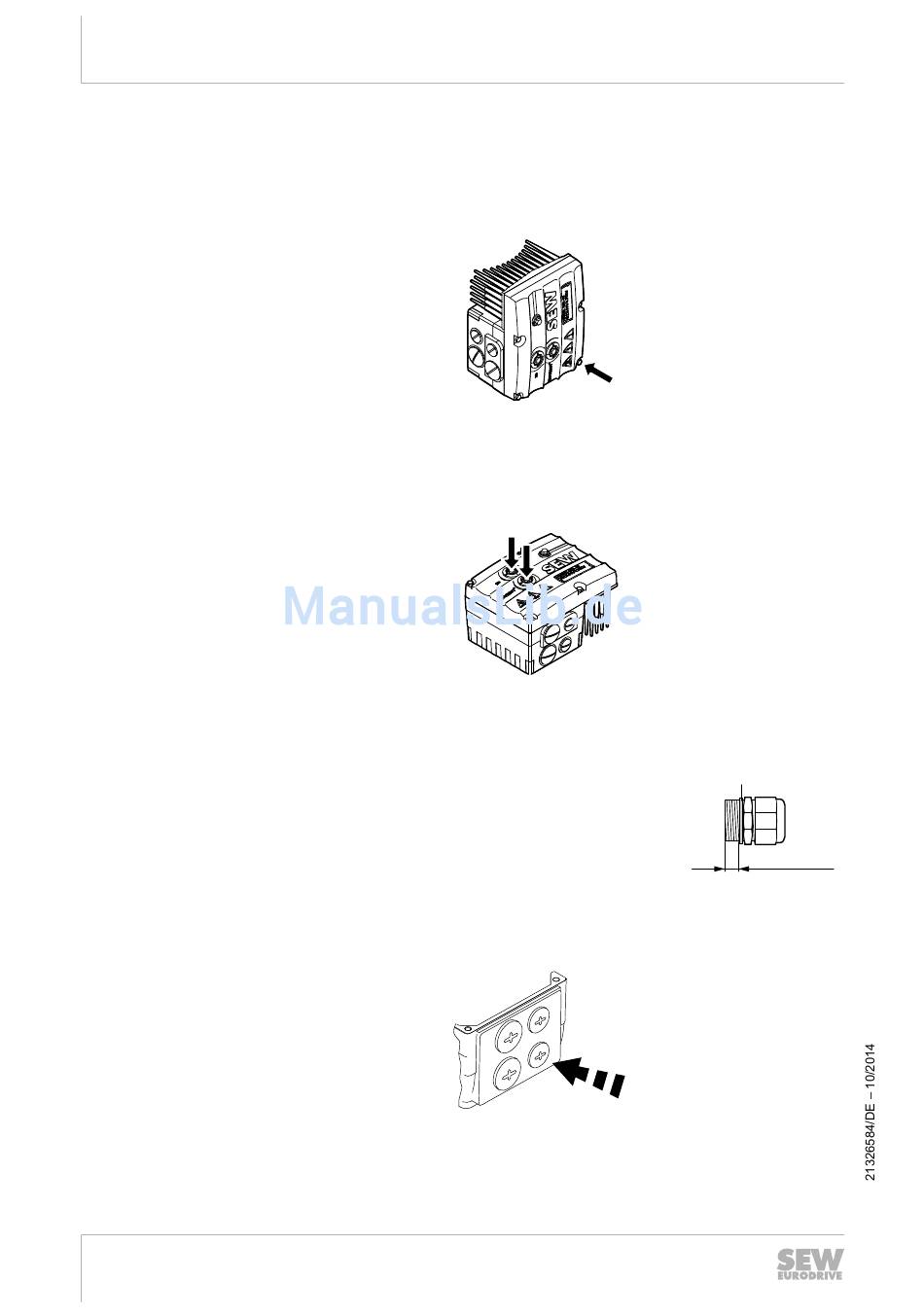

Schrauben zur Befestigung des MOVIMOT
Kreuz anziehen.
Verschluss-Schrauben des Potenziometers f1 und des Anschlusses X50 mit 2,5 Nm
(22 lb.in) anziehen.
Beachten Sie für Kabelverschraubungen die Angaben des
Herstellers und folgende Hinweise:
•
Achten Sie auf den O-Ring am Gewinde [1].
•
Das Gewinde muss 5 – 8 mm lang sein [2].
Verschluss-Schrauben mit 2,5 Nm (22 lb.in) anziehen.
®
MM..D
®
-Umrichters mit 3,0 Nm (27 lb.in) über
9007199713318923
9007199713311371
[1]
5 – 8 mm [2]
322777611
