6

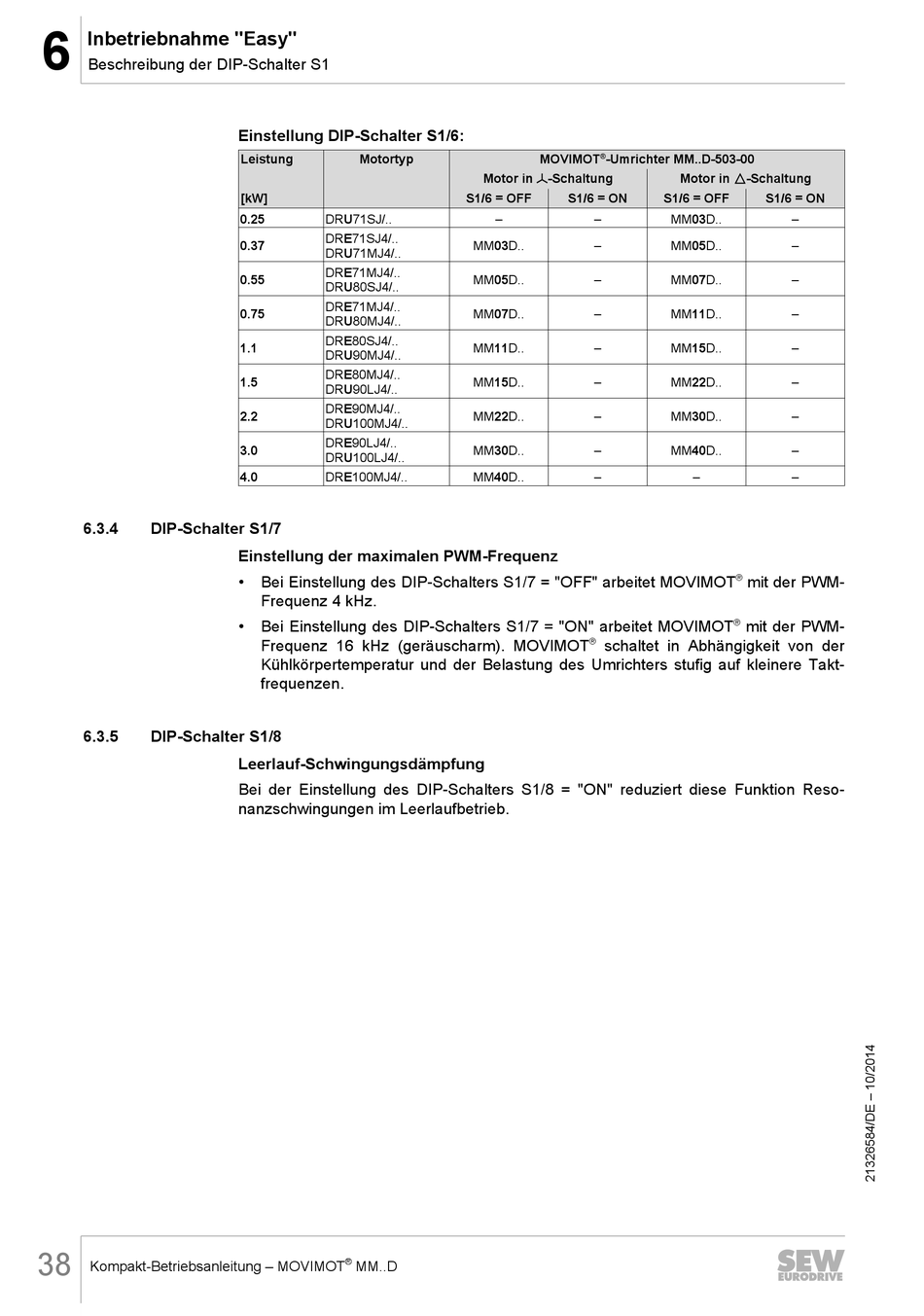

Inbetriebnahme "Easy"
Beschreibung der DIP-Schalter S1
6.3.4
DIP-Schalter S1/7
6.3.5
DIP-Schalter S1/8
38
Kompakt-Betriebsanleitung – MOVIMOT
Einstellung DIP-Schalter S1/6:
Leistung
Motortyp
[kW]
0.25
DRU71SJ/..
DRE71SJ4/..
0.37
DRU71MJ4/..
DRE71MJ4/..
0.55
DRU80SJ4/..
DRE71MJ4/..
0.75
DRU80MJ4/..
DRE80SJ4/..
1.1
DRU90MJ4/..
DRE80MJ4/..
1.5
DRU90LJ4/..
DRE90MJ4/..
2.2
DRU100MJ4/..
DRE90LJ4/..
3.0
DRU100LJ4/..
4.0
DRE100MJ4/..
Einstellung der maximalen PWM-Frequenz
•
Bei Einstellung des DIP-Schalters S1/7 = "OFF" arbeitet MOVIMOT
Frequenz 4 kHz.
•
Bei Einstellung des DIP-Schalters S1/7 = "ON" arbeitet MOVIMOT
Frequenz 16 kHz (geräuscharm). MOVIMOT
Kühlkörpertemperatur und der Belastung des Umrichters stufig auf kleinere Takt-
frequenzen.
Leerlauf-Schwingungsdämpfung
Bei der Einstellung des DIP-Schalters S1/8 = "ON" reduziert diese Funktion Reso-
nanzschwingungen im Leerlaufbetrieb.
®
MM..D
MOVIMOT
®
-Umrichter MM..D-503-00
Motor in W-Schaltung
S1/6 = OFF
S1/6 = ON
–
–
MM03D..
–
MM05D..
–
MM07D..
–
MM11D..
–
MM15D..
–
MM22D..
–
MM30D..
–
MM40D..
–
®
schaltet in Abhängigkeit von der
Motor in m-Schaltung
S1/6 = OFF
S1/6 = ON
MM03D..
–
MM05D..
–
MM07D..
–
MM11D..
–
MM15D..
–
MM22D..
–
MM30D..
–
MM40D..
–
–
–
®
mit der PWM-
®
mit der PWM-
