ANSCHLUSS DER SCHNITTSTELLE AN DAS STEUERGERÄT .........................................
1. Für den Anschluss der Schnittstelle an das Steuergerät ist
fünfadriges Steuerkabel zu verwenden (Durchmesser 1 mm²,
Länge etwa 2 m).
2. Die Adern sind etwa 4,5 mm abzuisolieren und farbrichtig an
die Klemmleisten der Schnittstelle anzuschließen (Markierung
„To Controller" (zum Steuergerät)).

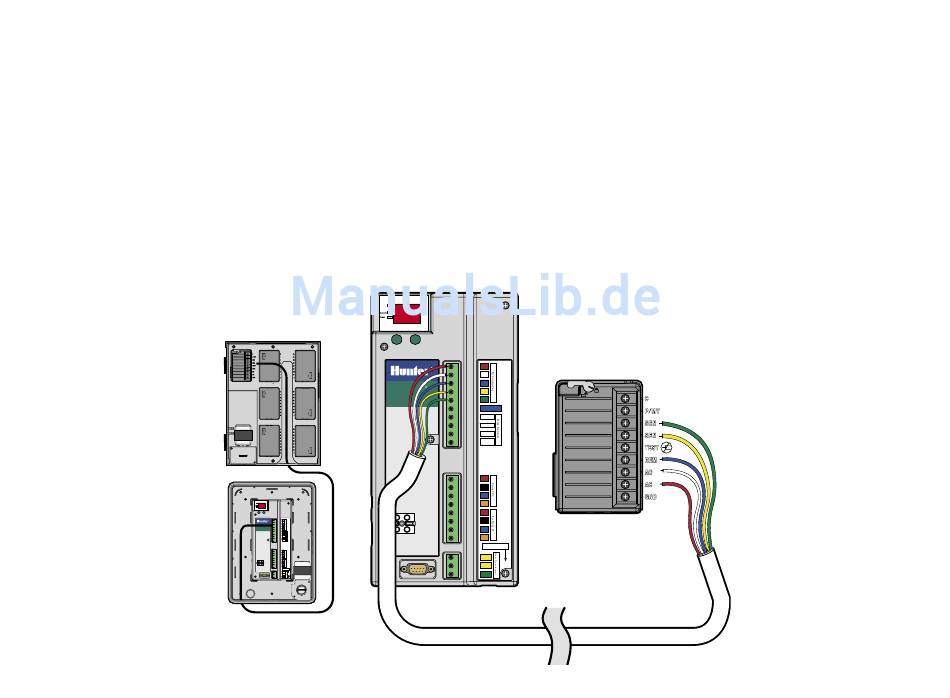

ICC-ANSCHLUSS ......................................................................................................................
Die Aderenden sind bei ausgeschaltetem Steuergerät etwa 6 mm
abzuisolieren und entsprechend der Darstellung
farbrichtig an die Anschlussklemmen des
ICC-Netzmoduls anzuschließen.
POWER
A
B
IMMS
™
Site
Interface
POWER
Earth Ground
A
B
Drain wires here
AC
AC
REM
IMMS
™
Site
SEN
Interface
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
Diagnostic Connector
SI 2
SI 3
SI 4
Earth Ground
CI 1
Drain wires here
CI 2
CI 3
CI 4
Telephone
Diagnostic Connector
24 VAC
24 VAC
Ground
3. Die Leitungszuführung zum Steuergerät muss in Rohren erfolgen,
die von den Rohren für die Netzzuleitung getrennt sind.
AC
AC
REM
SEN
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
SI 2
SI 3
SI 4
CI 1
CI 2
CI 3
CI 4
Telephone
24 VAC
24 VAC
Ground
