PRO-C-ANSCHLUSS.................................................................................................................

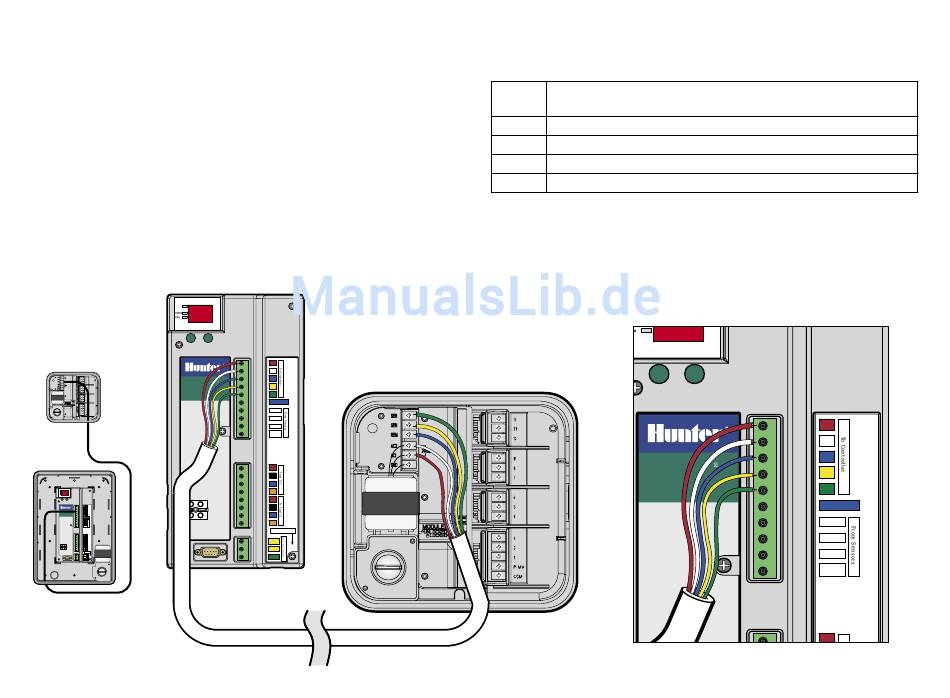

Die Aderenden sind bei ausgeschaltetem Steuergerät etwa 6 mm
abzuisolieren und entsprechend der Darstellung farbrichtig an die
Anschlussklemmen im Anschlussfeld anzuschließen.
SRC-Anschluss (ohne Abbildung) Die Aderenden sind bei
ausgeschaltetem Steuergerät etwa 6 mm abzuisolieren und farbrichtig
an die Anschlussklemmen im Anschlussfeld anzuschließen.
Bitte beachten Sie, dass die roten und weißen Adern unbedingt an die
richtigen Wechselstromanschlüsse angeschlossen werden müssen!
POWER
A
IMMS
Site
Interface
POWER
Controller
Comm.
Earth Ground
A B
AC
AC
REM
IMMS ™
Site SEN
Interface SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1 Diagnostic Connector
SI 2
SI 3
SI 4
Earth Ground
CI 1
Drain wires here
CI 2
CI 3
CI 4
Telephone
Diagnostic Connector
24 VAC
24 VAC
Ground
4
B
AC
AC
REM
™
SEN
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
SI 2
SI 3
SI 4
CI 1
Drain wires here
CI 2
CI 3
CI 4
Telephone
24 VAC
24 VAC
Ground
rot Wechselstrom (unterer Wechselstromnetzanschluss bzw. ganz linker
Anschluss im SRC)
weiß Wechselstrom (oberer Wechselstromnetzanschluss)
blau Rem (Remote=Fernsteuerung)
gelb Sen (Sensor)
grün Sen (Sensor)
POWER
A
IMMS
Interface
Earth Ground
B
AC
AC
REM
™
SEN
Site
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
SI 2
SI 3
SI 4
CI 1
Drain wires here
CI 2
