FLOW-CLIK IMMS ...................................................................................................................

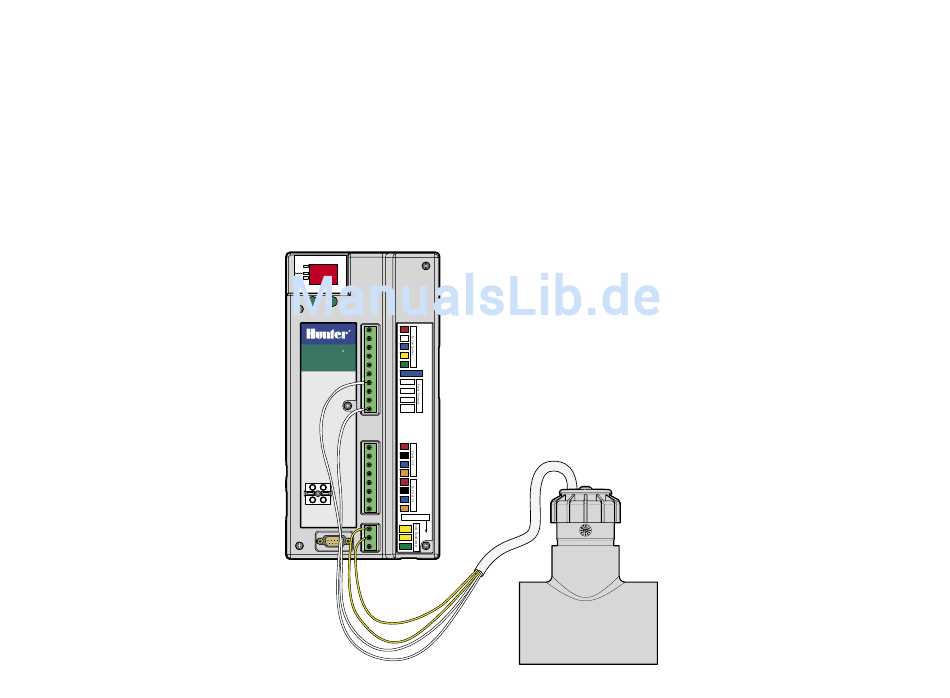

1. Das Flow-Clik-Sensorkabel ist im Rohr für die
Niederspannungsleitungen zu verlegen. Die beiden gelben
Adern für die Stromversorgung vom Sensorempfänger zu
den Netzanschlüssen in der Schnittstelle sind abzuisolieren
und anzuklemmen.
2. Eine der weißen Adern ist an die Klemme mit der entsprechenden
Sensornummer und die andere an „Sensor Common" anzuschließen.
12
POWER
A B
AC
AC
REM
IMMS
™
SEN
Site
Interface
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
SI 2
SI 3
SI 4
Earth Ground
CI 1
Drain wires here
CI 2
CI 3
CI 4
Telephone
Diagnostic Connector
24 VAC
24 VAC
Ground
