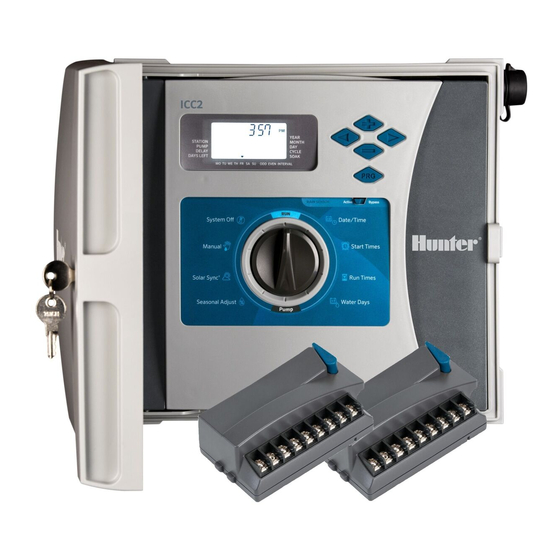

ICC2 FLOW ANLEITUNG
I2CF-800 Steuergeräte sind mit Funktionen zur Durchflussüberwachung
und zwei Sensoreingängen ausgestattet: jeweils ein Durchflusssensor und
ein Clik/Solar Sync-Sensor™.
Diese Sensoreingänge sind mit Durchfluss- und Wettersymbol gekennzeichnet
und werden separat über die Masseklemme des Anschlussmoduls verdrahtet.
Die Durchflussüberwachung wird über die Bedienfront des ICC2 aktiviert
und konfiguriert.

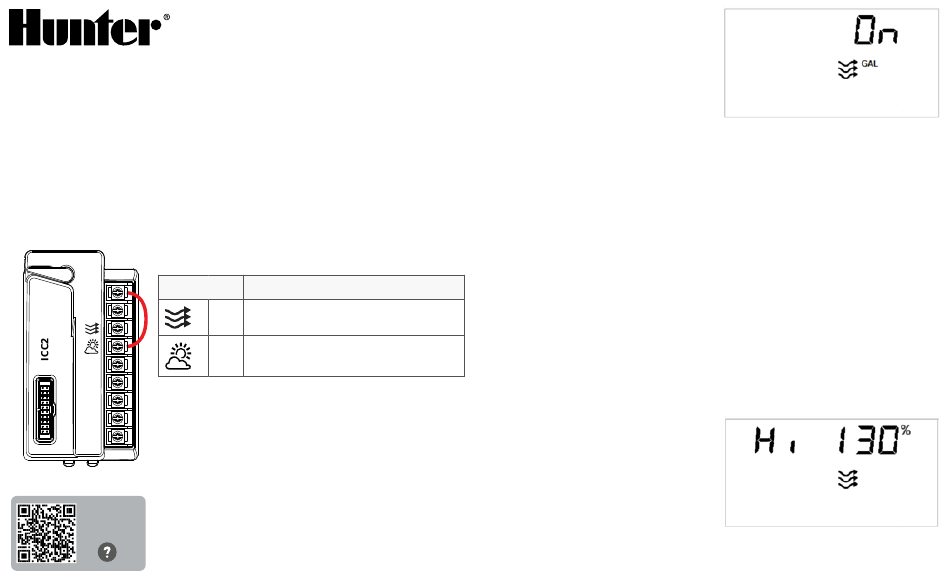

Neues Anschlussmodul
Nur mit Kabelbrücke für Clik/Solar Sync
Anschlüsse
C
P/MV
TEST
REM
24VAC
HINWEIS: Für alle Stationen, deren Durchfluss
24VAC
überwacht werden soll, muss vor dem Anlernen eine
GND Laufzeit festgelegt sein. Stationen ohne Laufzeit
werden nicht in die Kalibrierung einbezogen.
Menü Flow Setup
New
Power Module
1.
Scannen
with jumper wire
für Hilfe
Sensor
Flow Sensor
C Flow Sensor-Anschluss
Connection
Clik/Solar Sync
C Clik/Solar Sync Sensor-Anschluss
Sensor Connection
Halten Sie die Taste + gedrückt und stellen
den Drehschalter auf Pumpe, dann lassen
Sie die Taste + los, um zum Menü Flow Setup
zu gelangen.
2. Verwenden Sie die Tasten + und
–, um die Durchflussüberwachung
zu aktivieren, und wählen Sie die
Einheit (Gallone oder Liter) aus.
3. Drücken Sie die rechte Pfeiltaste,
um den Durchflusssensor zu
konfigurieren.
- Wenn der Sensor Frequenz/Fließgeschwindigkeit misst (z. B.
Hunter HFS), geben Sie den vom Hersteller angegebenen K-Faktor
ein. Verwenden Sie die Tasten + und –, um die Werte einzugeben.
- Drücken Sie die rechte Pfeiltaste, um den Offset-Wert einzugeben
(falls zutreffend).
- Wenn Sie einen Durchflusssensor mit skaliertem Impuls (z. B.
Hunter HC Durchflussmesser) verwenden, drücken Sie die rechte
Pfeiltaste bis „Pulse" im Display erscheint. Verwenden Sie die Tasten
+ und -, um die vom Hersteller angegebene Pulsrate einzugeben.
HINWEIS: Für Kalibrierungswerte der Hunter Durchflussmesser scannen
Sie bitte den QR-Code
Menü Flow Monitor
4. Halten Sie die Taste - gedrückt und stellen Sie den Drehschalter auf
Pumpe, dann lassen Sie die Taste - los, um zum Menü Flow Monitor
zu gelangen.
5. Der Schwellenwert für
Abschaltung bei hohem
Durchfluss kann mit den Tasten
+ und – zwischen 110 % und
200 % für jede einzelne Station
eingestellt werden. Wird dieser
Schwellenwert überschritten,
schaltet sich die betroffene
Station ab, ein Alarm erscheint im Display, und das System
fährt mit den übrigen Stationen des Programms fort.
