ANSCHLUSS DER SCHNITTSTELLE AN DAS STEUERGERÄT .........................................
1. Für den Anschluss der Schnittstelle an das Steuergerät ist eine
fünfadrige Regnerleitung zu verwenden (Durchmesser: 1 mm²,
Länge: etwa 2 m).
2. Die Adern sind etwa 4,5 mm abzuisolieren und farbrichtig an
die Klemmleisten der Schnittstelle anzuschließen (Markierung
„To Controller" (zum Steuergerät)).
3. Die Leitungszuführung zum Steuergerät muss in Rohren erfolgen,
die von den Rohren für die Netzzuleitung getrennt sind.

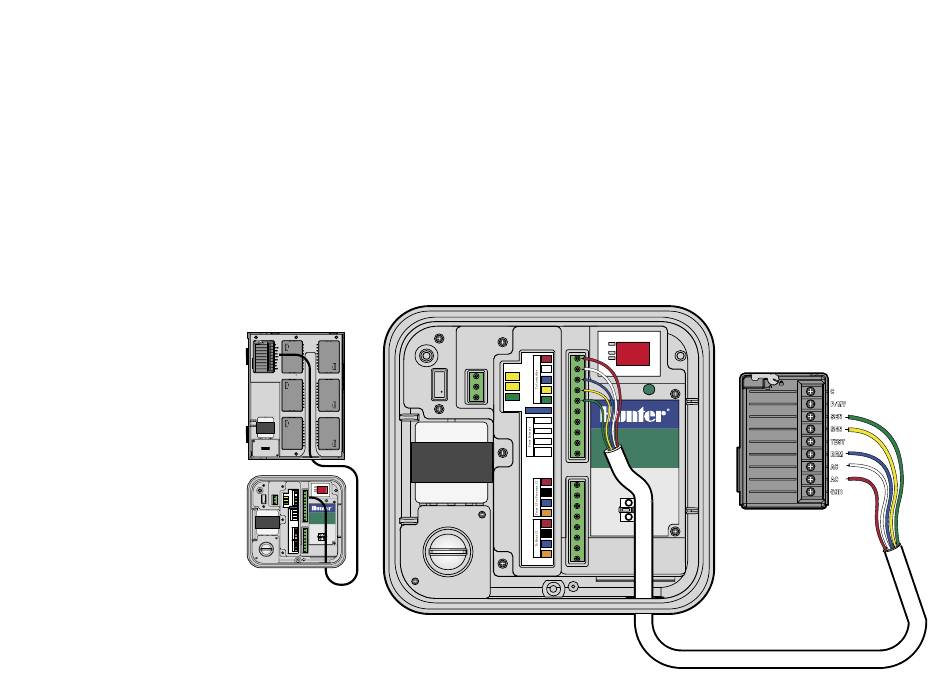

ICC-ANSCHLUSS ......................................................................................................................
Die Aderenden sind bei
ausgeschaltetem Steuergerät
etwa 6 mm abzuisolieren
und entsprechend der
Darstellung farbrichtig an die
Anschlussklemmen des ICC-
Netzmoduls anzuschließen.
POWER
Controller
AC
Comm.
From
AC
Transformer
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Controller
Sensor
Common
Interface
SI 1
SI 2
Earth Ground
Drain wires here
SI 3
SI 4
CI 1
CI 2
CI 3
CI 4
POWER
Controller
AC
Comm.
From
AC
Transformer
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Controller
Sensor
Common
Interface
SI 1
SI 2
Earth Ground
SI 3
Drain wires here
SI 4
CI 1
CI 2
CI 3
CI 4
3
