VERBINDUNGEN ZU WEITEREN SCHNITTSTELLEN.......................................................
1. Zum Anschluss weiterer Steuergerätschnittstellen ist das
GCBL-Kabel zum unteren Teil der SI-Kommunikationsanschlüsse
mit der Bezeichnung "To First CI" zu verlegen, abzuisolieren und
anzuschließen.
2. Der blanke Silbererdungsdraht des GCBL-Kabels ist an die
Erdungsklemme anzuschließen.

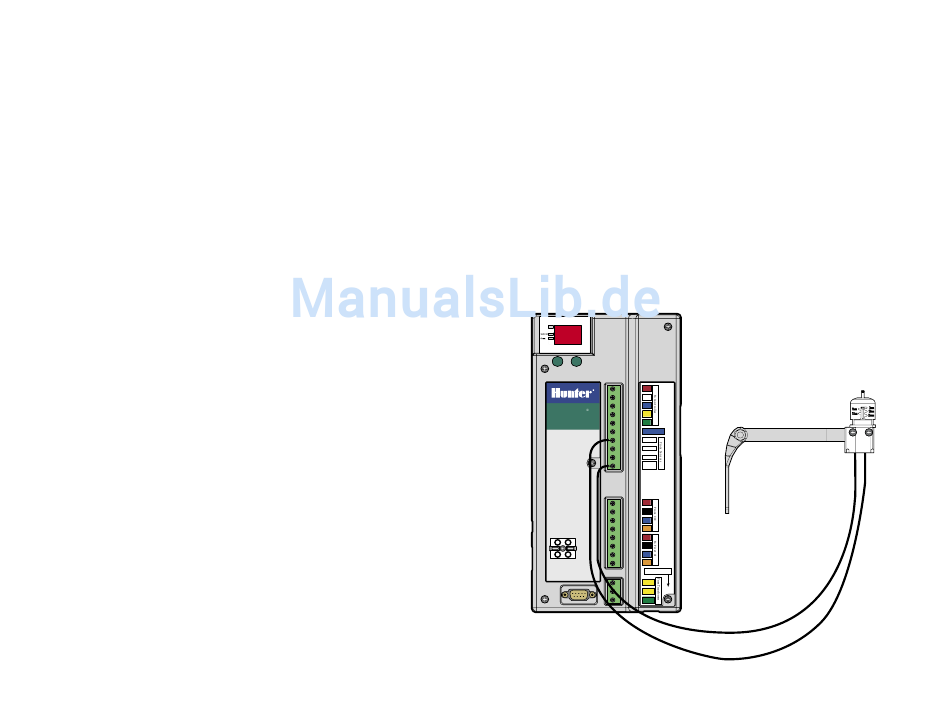

VERBINDUNG MIT OPTIONALEN CLIK-SENSOREN ........................................................
1. An das IMMS™ dürfen nur Sensoren der Hunter Clik-Baureihe
angeschlossen werden. Informationen zur Sensorinstallation
und zur zulässigen Leitungsverlegung finden Sie in der
Sensordokumentation.
2. Die zum Schrank führenden Sensorleitungen sind im Rohr für die
Niederspannungsleitungen zu verlegen und die Aderenden etwa
4,5 mm abzuisolieren.
3. Eine vom Sensor kommende Ader ist an „Sensor 1" auf der oberen
Klemmleiste anzuschließen.
4. Die andere vom Sensor kommende Ader ist an „Sensor Common"
(gemeinsame Sensorleitung) anzuklemmen.
5. An die SI können bis zu drei Sensoren angeschlossen werden.
Jeweils eine Ader jedes weiteren Sensors ist an die Anschlüsse
„Sensor 2" und „Sensor 3" und die jeweils andere Ader an „Sensor
Common" anzuschließen.
10
3. Das GCBL-Kabel ist möglichst ohne Kommunikationsunterbrec
hungen oder -verbindungsstellen bis zur nächsten Schnittstelle
(IMMS-CI) durchgehend zu verlegen. Die weitere Installation ist
gemäß den CI-Installationsanweisungen auszuführen.
