IMMS-SI KOMMUNIKATIONS-VERBINDUNGEN .............................................................
IMMS-SI kann auf zweierlei Arten
mit dem Computer kommunizieren.
Der Eingang des IMMS-SI-HW wird
über GCBL-Kabel über die Anlagen-
Schnittstelle (SI) oder eine vorherige
CI fest verdrahtet. IMMS-SI-MOD wird
an eine Standardtelefonbuchse mit
Analogfestverbindung (mit Wählton)
angeschlossen.

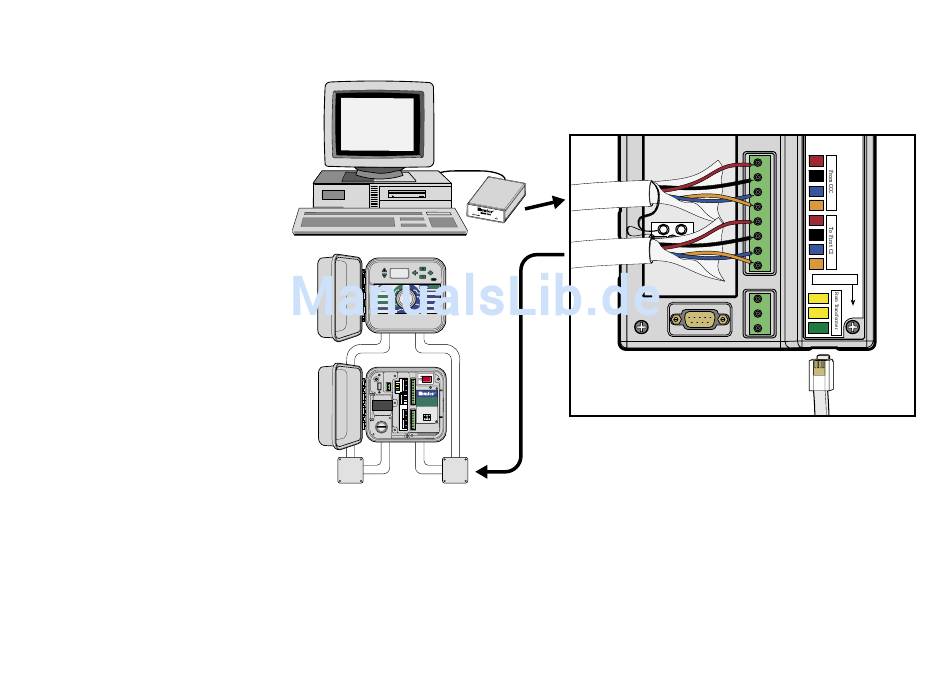

FEST VERDRAHTETER ANSCHLUSS (IMMS-SI-HW) .......................................................
1. Das GCBL-Kabel ist vom CCC über das Rohr für die
Niederspannungsleitungen in das SI zu verlegen.
2. Der schwarze Außenmantel und die Folienabschirmung sind etwa
50 mm abzuisolieren.
3. Die einzelnen Adern sind etwa 4,5 mm abzuisolieren und an die
obere Hälfte der Kommunikationsanschlüsse anzuschließen
RUN
RAIN SENSOR
BYPASS
Pro-C
ACTIVE
SYSTEM OFF
SET CURRENT DATE / TIME
MANUAL – ALL STATIONS
SET WATERING START TIMES
MANUAL – SINGLE
SET STATION RUN TIMES
SET PUMP OPERATION
SET DAYS TO WATER
POWER
AC
From
AC
Transformer
24 VAC
REM
24 VAC
SEN
Ground
SEN
To SmartPort
Sensor 1
Sensor 2
IMMS
™
Sensor 3
Sensor
Controller
Common
Interface
SI 1
SI 2
Earth Ground
SI 3
Drain wires here
SI 4
CI 1
CI 2
CI 3
CI 4
(gekennzeichnet mit „From CCC" (von CCC)), wobei die
Farbcodierung zu beachten ist.
4. Der blanke Silbererdungsdraht des GCBL-Kabels ist an die
Erdungsklemme (Erdsymbol) anzuschließen.
5. Von der Erdungsklemme ist eine blanke Kupferleitung (2,5 mm
Durchmesser) zu einem geeigneten Erdungsanschluss zu verlegen.
SI 1
SI 2
SI 3
SI 4
Earth Ground
CI 1
Drain wires here
CI 2
CI 3
CI 4
Telephone
Diagnostic Connector
24 VAC
24 VAC
Ground
