NETZANSCHLUSS....................................................................................................................
1. Überprüfen Sie vor dem Beginn der Arbeiten, ob die
Wechselstromversorgung an der Stromquelle ausgeschaltet ist.

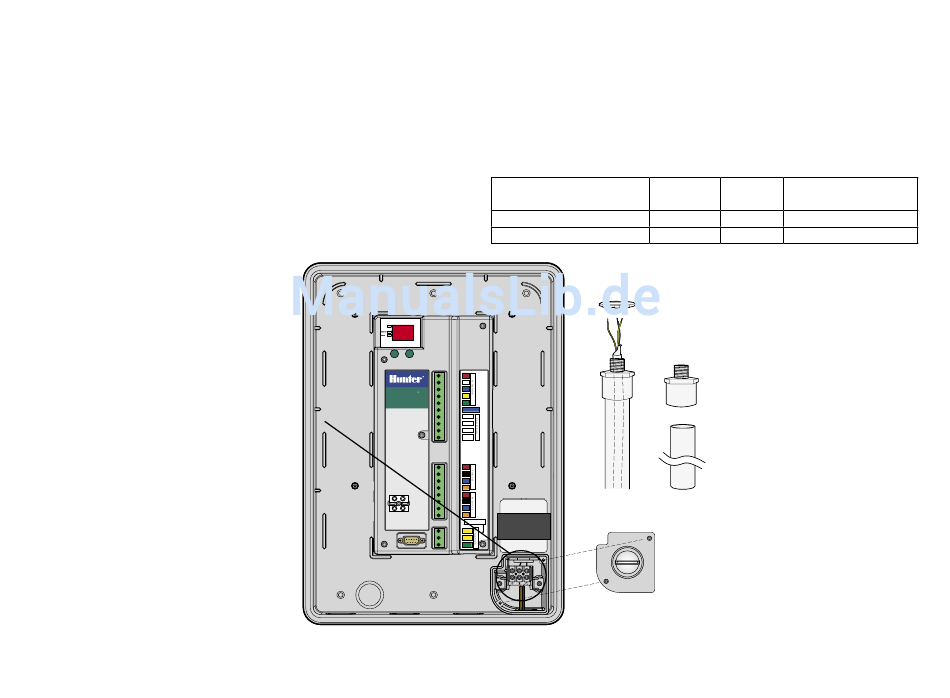

2. Entfernen Sie den Deckel des Anschlusskastens (zwei Schrauben).
3. Für die Verlegung der Netzzuleitung zum Anschlusskasten sind
geeignete Rohre und Formteile zu verwenden. Leitungen, die
Netzspannung führen, sind von Niederspannungssignalleitungen
getrennt in separaten Rohren zu verlegen.
4. Die Adern der Netzzuleitung sind mit Schraubdrahtverbindern
mit den Transformatoranschlussadern zu verbinden
2
POWER
A
B
IMMS
™
Site
Interface
Earth Ground
Drain wires here
115 VAC
Diagnostic Connector
230 VAC
(siehe Farbcodetabelle). Anschließend ist der
Anschlusskastendeckel wieder anzubringen.
5. Der Installateur ist für die Einhaltung der örtlichen Elektroinstall
ationsvorschriften und die ordnungsgemäße Leitungsverlegung
verantwortlich.
Transformator
Nordamerika (115 VAC)
International (230 VAC)
AC
AC
REM
SEN
SEN
To SmartPort
Sensor 1
Sensor 2
Sensor 3
Sensor
Common
SI 1
SI 2
SI 3
SI 4
CI 1
CI 2
CI 3
CI 4
Telephone
24 VAC
24 VAC
Ground
spannungs-
neutral
Schutzerde
führend
(vorgeschrieben)
schwarz
weiß
grün
braun
blau
grün/gelb
