Inhaltszusammenfassung für Hunter IMMS-SI

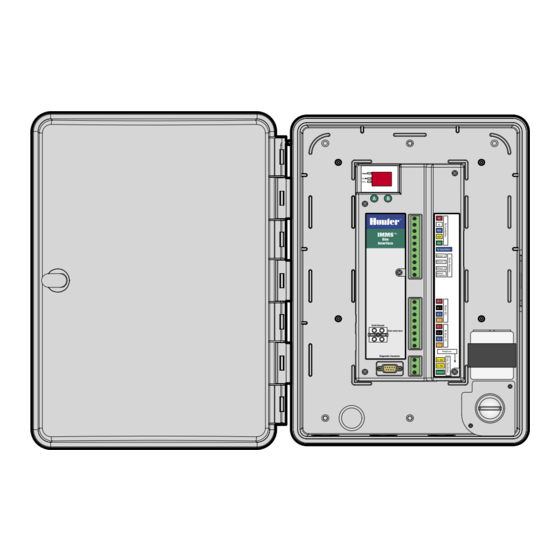

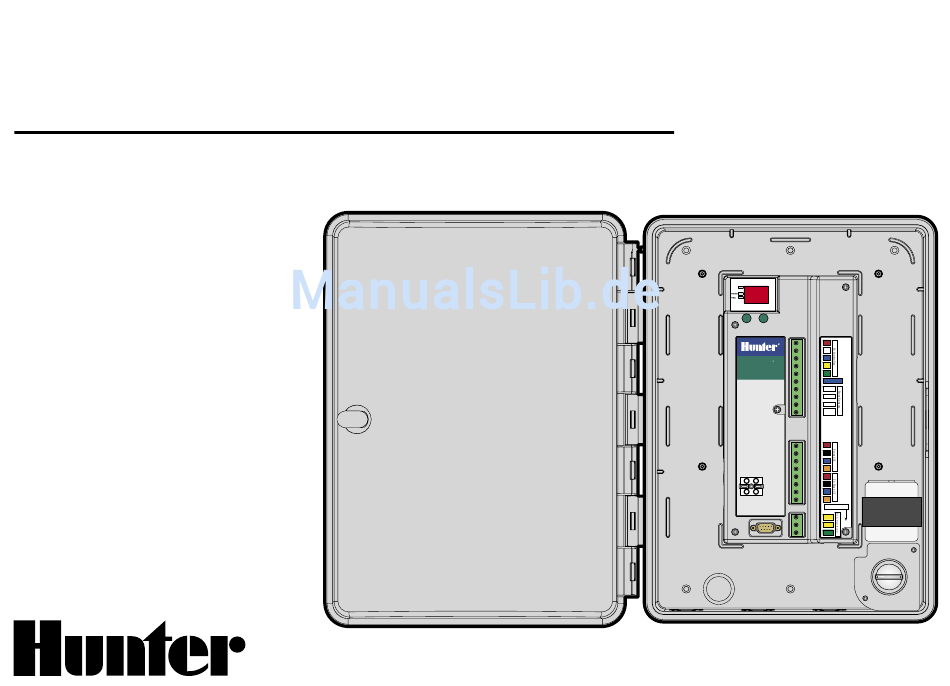

- Seite 1 IMMS-SI IMMS Anlagen-Schnittstelle POWER IMMS ™ Site Interface To SmartPort Installationsanweisungen Sensor 1 Sensor 2 Sensor 3 Sensor Common SI 1 SI 2 SI 3 SI 4 Earth Ground CI 1 Drain wires here CI 2 CI 3 CI 4...
-
Seite 2: Inhaltsverzeichnis
Netzanschluss ................................... 2 Anschluss der Schnittstelle an das Steuergerät ........................... 3 ICC-Anschluss ................................... 3 Pro-C-Anschluss ..................................4 IMMS-SI Kommunikations-Verbindungen ........................... 5 Fest verdrahteter Anschluss (IMMS-SI-HW) ..........................5 Telefonmodemanschluss (IMMS-SI-MOD) ..........................6 Funkverbindung ..................................6 Erdanschluss ..................................... 7 Einschalten und Prüfen ................................7 Tasten A und B .................................. -
Seite 3: Gehäusebefestigung
Es ist ein trockener, ebener Standort an einer geeigneten Innen- oder Außenwand auszuwählen, der nicht durch Spritzwasser von den Regnern gefährdet ist. Anlagen-Schnittstellen mit Telefonmodem (IMMS-SI-MOD) dürfen nicht weiter als 2 m von der Telefonsteckdose entfernt sein. Befestigen Sie das Kunststoffgehäuse durch Einschrauben von Gewindeschneidschrauben durch die auf der Rückseite vertieft eingelassenen Löcher in die Wand. -
Seite 4: Netzanschluss
NETZANSCHLUSS........................1. Überprüfen Sie vor dem Beginn der Arbeiten, ob die (siehe Farbcodetabelle). Anschließend ist der Wechselstromversorgung an der Stromquelle ausgeschaltet ist. Anschlusskastendeckel wieder anzubringen. 2. Entfernen Sie den Deckel des Anschlusskastens (zwei Schrauben). 5. Der Installateur ist für die Einhaltung der örtlichen Elektroinstall ationsvorschriften und die ordnungsgemäße Leitungsverlegung 3. -
Seite 5: Anschluss Der Schnittstelle An Das Steuergerät
ANSCHLUSS DER SCHNITTSTELLE AN DAS STEUERGERÄT ......... 1. Für den Anschluss der Schnittstelle an das Steuergerät ist 3. Die Leitungszuführung zum Steuergerät muss in Rohren erfolgen, fünfadriges Steuerkabel zu verwenden (Durchmesser 1 mm², die von den Rohren für die Netzzuleitung getrennt sind. Länge etwa 2 m). -
Seite 6: Pro-C-Anschluss
PRO-C-ANSCHLUSS......................... Die Aderenden sind bei ausgeschaltetem Steuergerät etwa 6 mm Wechselstrom (unterer Wechselstromnetzanschluss bzw. ganz linker abzuisolieren und entsprechend der Darstellung farbrichtig an die Anschluss im SRC) Anschlussklemmen im Anschlussfeld anzuschließen. weiß Wechselstrom (oberer Wechselstromnetzanschluss) SRC-Anschluss (ohne Abbildung) Die Aderenden sind bei blau Rem (Remote=Fernsteuerung) ausgeschaltetem Steuergerät etwa 6 mm abzuisolieren und farbrichtig... -
Seite 7: Imms-Si Kommunikations-Verbindungen
IMMS-SI KOMMUNIKATIONS-VERBINDUNGEN ............. IMMS-SI kann auf zweierlei Arten mit dem Computer kommunizieren. Der Eingang des IMMS-SI-HW wird über GCBL-Kabel über die Anlagen- Schnittstelle (SI) oder eine vorherige SI 1 CI fest verdrahtet. IMMS-SI-MOD wird SI 2 an eine Standardtelefonbuchse mit SI 3 Analogfestverbindung (mit Wählton) -
Seite 8: Telefonmodemanschluss (Imms-Si-Mod)
TELEFONMODEMANSCHLUSS (IMMS-SI-MOD) .............. 1. Das RJ-11-Telefonkabel ist über das Rohr für die Niederspannungsleitungen in die SI zu verlegen. POWER 2. Das Kabel ist direkt in die Buchse unterhalb der Klemmleisten einzustecken (Beschriftung „Telephone“ (Telefon)), wobei die ordnungsgemäße Verbindung durch ein hörbares Klicken bestätigt wird. -
Seite 9: Erdanschluss
ERDANSCHLUSS ........................1. Die blanke Kupferleitung (Durchmesser 2,5 mm) für den IMMS-SI Pro-C Steuergerät Erdanschluss ist an die entsprechend markierte Erdungsklemme der Schnittstelle anzuschließen. POWER RAIN SENSOR 2. Die Erdleitung ist im Rohr für die Niederspannungsleitungen zu Pro-C BYPASS ®... -
Seite 10: Tasten A Und B
TASTEN A UND B........................Über die Tasten kann das SI dazu veranlasst werden, die Steuergerät schnittstellen im System anzusprechen, und es können verschiedene Diagnosemodi aktiviert werden. ADRESSIERUNG DER STEUERGERÄT-SCHNITTSTELLEN ..........1. Installieren Sie alle weiteren CI-Einheiten entsprechend den allen CIs eine Adresse zugeordnet wurde, ist die Taste „B“ erneut Anweisungen (siehe „Verbindungen zu weiteren Schnittstellen“) zu betätigen, um den Racetrack-Modus zu verlassen und mit dem sowie die Kommunikationsverbindungen. -
Seite 11: Diagnose
DIAGNOSE ..........................Über die SI-Tasten können vier verschiedene Diagnosemodi aktiviert Konfiguration des Modemländercodes. Drücken und halten Sie die werden. Mit der Taste „A“ kann der Diagnosemodus ausgewählt und Taste „A“, bis „d1“ angezeigt wird. Lassen Sie die Taste los, und mit der Taste „B“... -
Seite 12: Verbindungen Zu Weiteren Schnittstellen
2. Der blanke Silbererdungsdraht des GCBL-Kabels ist an die Erdungsklemme anzuschließen. VERBINDUNG MIT OPTIONALEN CLIK-SENSOREN ............1. An das IMMS™ dürfen nur Sensoren der Hunter Clik-Baureihe angeschlossen werden. Informationen zur Sensorinstallation POWER und zur zulässigen Leitungsverlegung finden Sie in der Sensordokumentation. -
Seite 13: Stromversorgung Der Sensoren
STROMVERSORGUNG DER SENSOREN................Die Sensoren Wireless Rain-Clik™ und Flow-Clik IMMS von Hunter müssen jeweils über die gelbe Ader mit 24 VAC versorgt werden. WIRELESS RAIN-CLIK™......................1. Das Empfängerkabel ist im Rohr für die Niederspannungsleitungen zu verlegen. POWER 2. Die beiden gelben Adern für die Stromversorgung vom Sensorempfänger zu den Netzanschlüssen in der Schnittstelle sind... -
Seite 14: Flow-Clik Imms
FLOW-CLIK IMMS ........................1. Das Flow-Clik-Sensorkabel ist im Rohr für die Niederspannungsleitungen zu verlegen. Die beiden gelben Adern für die Stromversorgung vom Sensorempfänger zu den Netzanschlüssen in der Schnittstelle sind abzuisolieren und anzuklemmen. 2. Eine der weißen Adern ist an die Klemme mit der entsprechenden Sensornummer und die andere an „Sensor Common“... -
Seite 15: Anschluss An Optionalen Fernempfänger (Srr Oder Icr)
ANSCHLUSS AN OPTIONALEN FERNEMPFÄNGER (SRR ODER ICR) ......1. Informationen zur richtigen Installation von Hunter SmartPort ® zur zulässigen Leitungsverlegung finden Sie in der Dokumentation des Fernempfängers. Die roten und weißen SmartPort-Adern sind an die rot und weiß gekennzeichneten Anschlüsse der oberen Klemmleiste anzuschließen. -
Seite 16: Fünfadrige Regnerleitung
Standardtelefonkabel, kann in Verbindung mit internationalen Steckdosenadaptern verwendet werden. Wird für die Verbindung des SI-MOD mit dem Telefonnetz über Entfernungen von bis zu 2 m eingesetzt. BESTÄTIGUNG DER ENTSPRECHUNG EUROPÄISCHER RICHTLINIEN ......Hunter Industries erklärt, daß die Bewässerungssteuerung IMMS-SI-E den Standards der Europäischen Richtlinie über “Elektromagnetische Kompatibilität” 89/336/EEC und “Kleinspannung” 73/23/EEC entspricht. Project Engineer Hunter Industries Incorporated •...
