ANSCHLUSS EINER DC IMPULSSPULE AN DAS SVC-400..........................

Das SVC-400 ist so ausgestattet, dass es mit bis zu vier
individuellen DC Impulsspulen arbeiten kann. Hunter
DC Magnete (P/N 458200) können leicht auf alle Hunter
Kunststoffventile installiert werden. Die Magnete müssen
Separat bestellt werden.
HINWEIS: Es müssen DC Selbst-Halte-Magnete
verwendet werden. 24VAC Magnete können
nicht mit dem SVC-400 angesteuert werden.

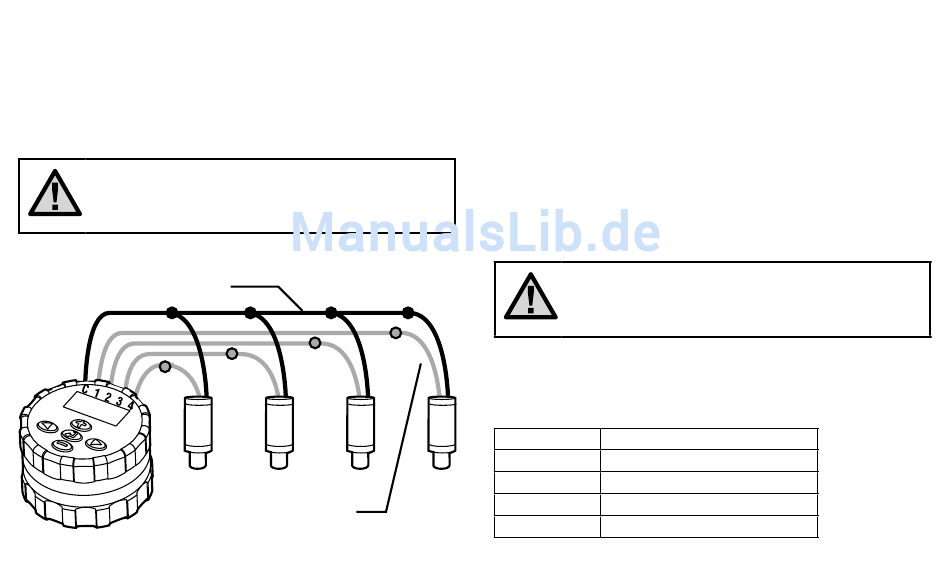

Normales Kabel
(schwarze Leitung)
6
Stationskabel
(rote Leitungen)
Verkabelung des DC Magnets an das SVC
1. Verbinden Sie die schwarzen Leitungen der Magnete mit
dem Gemeinschaftskabel (schwarz) des SVC . Verwen-
den Sie hierzu wasserresistente Kabelverbinder.
2. Verbinden Sie jeweils ein rotes Kabel von jedem Mag-
neten an das entsprechende Stationskabel (rot) des
SVC. Die Stationsnummer wird auf der Vorderseite des
SVC angegeben. Verwenden Sie hierzu wasserresistente
Kabelverbinder.
HINWEIS: Die maximale Kabellänge zwischen
den Magneten und dem SVC beträgt 30 Meter
(1mm minimale Kabelgröße).
Das SVC kann ebenso mit DC Magnetspulen anderer Her-
steller betrieben werden. Nachfolgend finden Sie eine Liste
mit SVC kompatiblen Magneten.
Modell Magnet
Baccara G75-0-1002
Bermad S392-2
Nelson 8090
Rain Bird TBOSPSOL
