Inhaltszusammenfassung für Hunter NODE

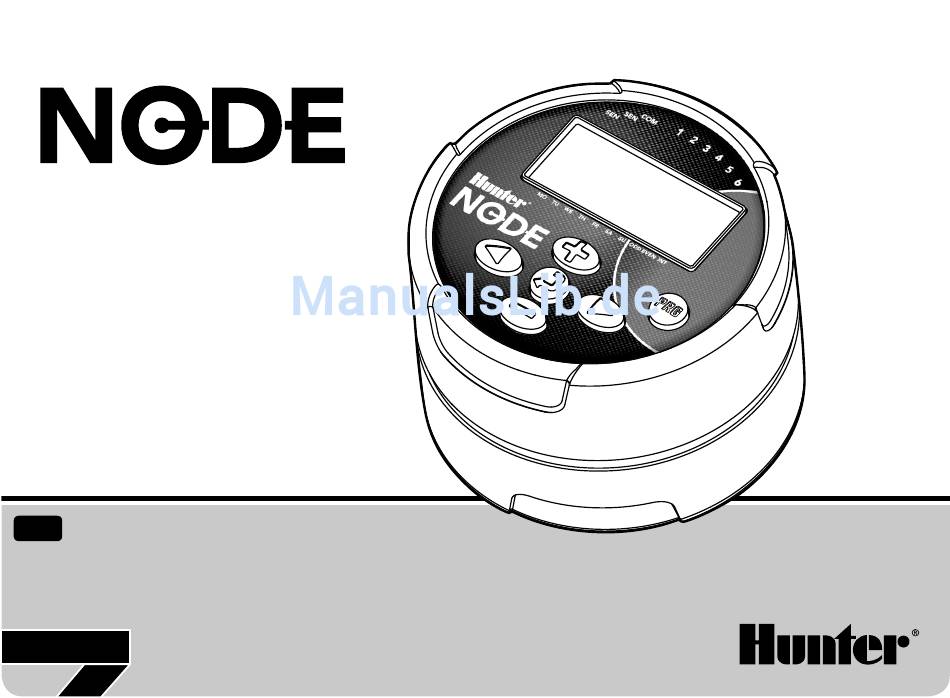

- Seite 1 Batteriebetriebenes Steuergerät Bedienungs- und Programmieranleitung...
-
Seite 3: Inhaltsverzeichnis
ANSCHLIESSEN DER BATTERIE/BATTERIEN ........4 NOTIzEN ...................17 ANBRINGEN DER MAGNETSPULEN ............5 So verkabeln Sie Gleichstrom-Magnetspulen mit dem NODE So montieren Sie den NODE auf ein Ventil (Abbildung 1) .................6 MONTAGE DES NODE ANSCHLIESSEN EINES WETTERSENSORS ...........6 Datum und Uhrzeit einstellen ENERGIESPARMODUS .................7 ................7... -
Seite 4: Node Ausstattungsmerkmale
NODE AUSSTATTUNGSMERKMALE • Einfache Drucktastenprogrammierung • Einzelstationsmodell mit Gleichstrom-Impulsmagnetspule. Modelle mit 2, 4 oder 6 Stationen ebenfalls erhältlich (Magnetspulen nicht enthalten). • Große LCD-Anzeige (Flüssigkristall) mit leicht verständlichen Symbolen • Arbeitet mit Standard 9 V-Alkalibatterien (1 oder 2 für erhöhte Betriebsdauer) •... -
Seite 5: Node Komponenten
NODE KOMPONENTEN LCD-Anzeige Dieser Abschnitt enthält eine Kurzübersicht einiger Komponenten von NODE. Die detaillierte Erklärung jedes Elements folgt an späterer Stelle. Hauptanzeige : Zeigt alle Angaben zum Programm an Dieser Abschnitt kann jedoch hilfreich sein, um sich mit den unter-... -
Seite 6: Anschliessen Der Batterie/Batterien
Zur Betätigung der Ventile und zur Programmierung des Steuergerätes verwendet der NODE zwei Standard 9 V-Batterien (nicht enthalten). Das Schrauben Sie die Rückseite des NODE ab, um Zugriff auf das Steuergerät kann entweder mit einer 9 V Einzelbatterie oder mit zwei Batteriefach zu erhalten. -
Seite 7: Anbringen Der Magnetspulen

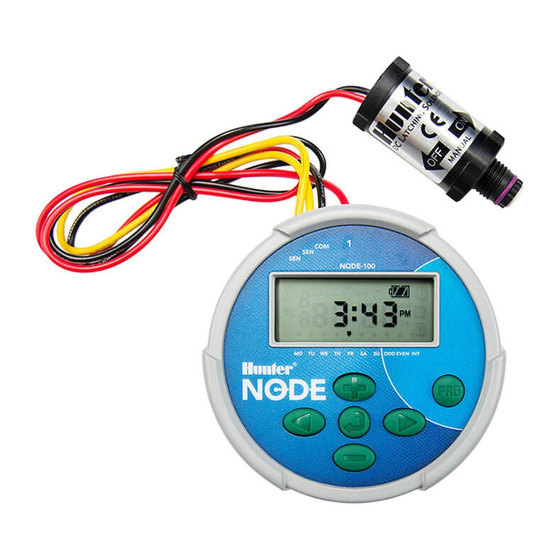

Das NODE-100 Steuergerät ist mit einer beiliegenden Magnetspule ausgestattet. Die Steuergeräte NODE-200, NODE-400 und NODE-600 dem NODE für Multistationen betreiben jeweils 2, 4 oder 6 Magnetspulen. Hunter Verbinden Sie die schwarze Ader einer jeden Magnetspulen Gleichstrom-Magnetspulen (T/N 458200) können mühelos auf allen mit dem gemeinsamen Masseleiter (schwarze Ader) des NODE. -
Seite 8: So Montieren Sie Den Node Auf Ein Ventil (Abbildung 1)
Installation eine Leichtigkeit. Eine Schutzabdeckung aus Gummi Bewässerung einzustellen, wenn es die Wetterbedingungen erfordern. verhindert Schmutzansammlungen auf der Oberfläche des NODE. So montieren Sie den NODE auf ein Ventil (Abbildung 1) HINWEIS: Wenn der Regensensor die Bewässerung unterbricht, werden das Systemausschaltsymbol Schrauben Sie die vorhandene Magnetspule vom Ventil ab. -
Seite 9: Datum Und Uhrzeit Einstellen
PROGRAMMIERUNG ENERGIESPARMODUS Normalerweise zeigt der NODE Uhrzeit und Datum, Wochentag, MV Der NODE verwendet Hunters Standardprogrammierung für (wenn die Hauptventiloption aktiviert ist) und die Batteriestandsanzeige Steuergeräte, mit 3 Programmen (A, B, C) und 4 Startzeiten pro an. Um Batteriestrom zu sparen, erlischt die Anzeige nach kurzer Zeit der Programm. -
Seite 10: Bewässerungszeiten Einstellen
PROGRAMMIERUNG (FORTSETzUNG) Die Zeiteinstellung AM/PM/24 (morgens/nachmittags/24) blinkt. Drücken Sie die Taste , um dem angezeigten Programm eine Drücken Sie die - oder -Taste, um die Zeiteinstellung von AM zusätzliche Startzeit hinzuzufügen. Die Startzeitnummer wird oben auf PM oder auf 24 Stunden zu ändern. Drücken Sie die Taste links im Display dargestellt. -
Seite 11: Bewässerungstage Einstellen
PROGRAMMIERUNG (FORTSETzUNG) Ungerade/gerade Bewässerungstage auswählen Drücken Sie die Taste , um einem anderen Programm eine Startzeit hinzuzufügen. Bei dieser Funktion werden die Kalendertage des Monats für die Drücken Sie die Taste , um zur nächsten Programmierfunktion Bewässerung zugrunde gelegt und nicht bestimmte Wochentage. zu gelangen oder lassen Sie das Steuergerät wieder in den Drücken Sie die Taste solange, bis das... -
Seite 12: Saisonale Anpassung Einstellen
PROGRAMMIERUNG (FORTSETzUNG) Ausschalten des Systems Drücken Sie die Tasten oder , um die Anzahl der Tage zwischen den Bewässerungen (1 bis 31) auszuwählen. Um Ihr Steuergerät abzuschalten, drücken Sie die Taste solange, bis das Symbol und Off (Aus) auf dem Display angezeigt werden. Um das Steuergerät wieder in den automatischen Programmiermodus zu versetzen, drücken Sie die Taste . -
Seite 13: Sensorbetrieb
PROGRAMMIERUNG (FORTSETzUNG) Sensorbetrieb Um den manuellen Bewässerungszyklus zu beenden, drücken Sie die Taste solange, bis die Zeitanzeige auf Null steht. Der NODE ist mit Hunter Clik Regensensoren kompatibel, einschließlich Drücken Sie die Taste , um zur nächsten Programmierfunktion dem Mini-Clik ®... -
Seite 14: Erweiterte Programmierfunktionen
ERWEITERTE PROGRAMMIERFUNKTIONEN Permanentspeicher Alle zusätzlichen Programmierfunktionen werden im Energiesparmodus initiiert, dessen Anzeige Uhrzeit, Wochentag und Batteriestand angibt. Über diese Funktion kann der Anwender ein bevorzugtes Programm Wenn ein Element im Display blinkt bedeutet dies, dass sich das in den permanenten Speicher des Steuergerätes speichern, um Steuergerät in einem der Programmiermodi befindet. -
Seite 15: Einrichten Des Hauptventilbetriebs
Einrichten des Hauptventilbetriebs Programmierbar Aus (bis zu 99 Tagen) (nur für NODE-200, NODE-400 und NODE-600) Mit dieser Funktion kann der Anwender alle Bewässerungsprogramme Die Multistationsmodelle von NODE (NODE-200, NODE-400 für einen angegebenen Zeitraum von 1 bis 99 Tagen stoppen. Nach und NODE-600) können mit einem normalweise-geschlossenen... -
Seite 16: Hunter Quick Check
Diese Schaltkreisdiagnose kann schnell Kurzschlüsse erkennen, die in der Regel durch fehlerhafte Magnetspulen oder durch den Kontakt blanker Masseleiter mit blanken Steueradern verursacht werden. So testen Sie das System mit dem Hunter Quick Check: Halten Sie im Energiesparmodus die Tasten gedrückt. -
Seite 17: Fehlersuche
Schalten Sie die Hauptsystemversorgung ein. an, obwohl keine stattfindet. Defekte Magnetspule. Ersetzen Sie die Magnetspule. Nicht kompatible Magnetspule. Es müssen Hunter DC Impulsspulen für Batteriebetrieb (T/N 458200) oder vergleichbare, kompatible Gleichstrom-Impulsmagnetspulen verwendet werden. Die automatische Bewässerung Steuergerät im System-Aus-Modus. Überprüfen Sie, ob das Steuergerät für automatische beginnt nicht zur Startzeit. -
Seite 18: Technische Daten
TECHNISCHE DATEN Abmessungen: Durchmesser 89 mm, Höhe 64 mm Sensoreingänge: 1 Stromversorgung: 9 V Alkalibatterie (1, oder 2 für erhöhte Betriebsdauer) Aktiviert Gleichstrom-Impulsmagnetspulen mit 9 – 11 V Gleichstrom (Hunter TN 458200) Betriebstemperatur: - 17 ºC bis 60 ºC oder 0 ºF bis 140 ºF zulassungen IP68 C-Tick...
