Installationshandbuch
0-10 V und Alarmvorrichtung
Nur zu verwenden für Steuereinheiten mit eingebauter Umwälzpumpe. Dies ist der Fall für die Wärme-
N
pumpenmodelle Danfoss DHP-AQ Midi und DHP-AQ Maxi.
1
Danfoss Heating Solutions
Twin Kit
1
1
2
3

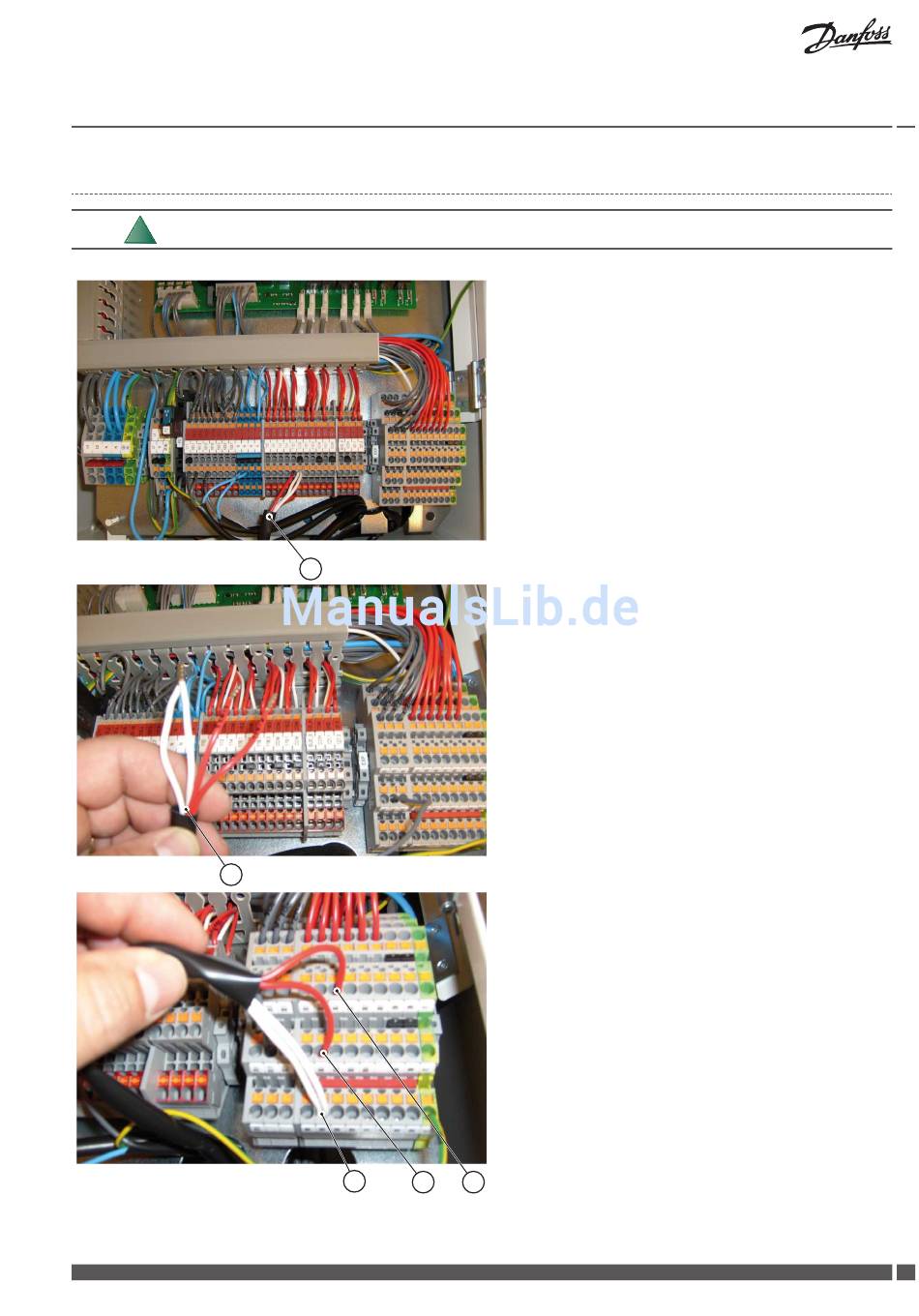

1.
Klemmen Sie die Steuereinheit 0-10 V und die
Alarmvorrichtung von der Anschlussklemme
ab, indem Sie die Kabel von den Verbindun-
gen mit den Kennzeichnungen 116.1, 116.2
und COM lösen. Siehe Position 1.
2.
Schließen Sie die Steuereinheit 0-10 V und die
Alarmvorrichtung wieder an die Erweite-
rungskarte an, indem die Kabel wie folgt an-
geschlossen werden:
▪ Kabel, die an die X2-St.-Klemme (Kenn-
zeichnung 116.1) angeschlossen waren,
werden an die Erweiterungskarte (Kenn-
zeichnung 206.1) angeschlossen. Siehe
Position 2.
▪ Kabel, die an die X2-St.-Klemme (Kenn-
zeichnung 116.2) angeschlossen waren,
werden an die Erweiterungskarte (Kenn-
zeichnung 206.2) angeschlossen. Siehe
Position 3.
▪ Kabel, die an die X2-St.-Klemme (Kenn-
zeichnung COM) angeschlossen waren,
werden an die Erweiterungskarte (Kenn-
zeichnung COM) angeschlossen. Siehe
Position 1.
VMBQS103
13
