Installationshandbuch
RJ-45-Übertragungskabel

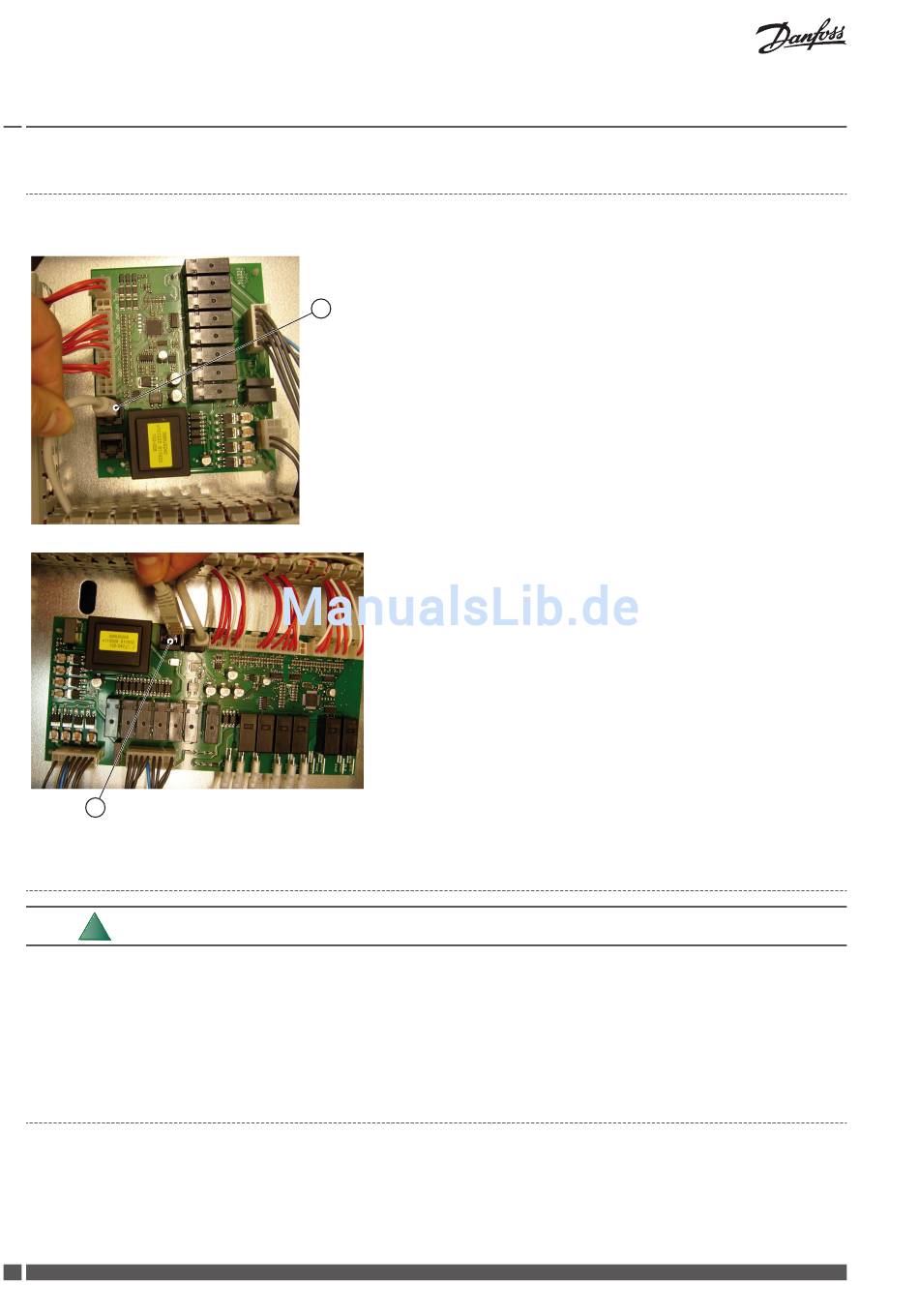

Siehe Abbildung 1 auf Seite 6 für die Positionen in der Steuereinheit.
1
3.2
Übertragungskabel zwischen Steuereinheit und Außenteilen
N
Das Übertragungskabel wird wie folgt angeschlossen:
1. Zwischen der Steuereinheit und dem Außenteil (Master)
2. Zwischen den Außenteilen (Master und Slave)
Übertragungskabel zwischen Steuereinheit und Außenteil (Master)
Siehe Abbildung 1 für die Positionierung in der Steuereinheit.
Siehe Abbildung 2 für die Positionierung im Elektroschrank für das Außenteil.
18
Twin Kit
1
Das Übertragungskabel ist nicht im Lieferumfang enthalten.
VMBQS103
1. Schließen Sie das mitgelieferte RJ-45-Übertragungskabel
an den Ausgang der Erweiterungskarte mit der Kenn-
zeichnung 209 an. Siehe Position 1.
2. Schließen Sie das andere Ende des RJ-45-Übertragungs-
kabel an den Ausgang der HUB-Karte mit der Kennzeich-
nung 123 an. Siehe Position 1.
Danfoss Heating Solutions
