Installationshandbuch
Danfoss Heating Solutions
Twin Kit
1 2
3
3
2
1

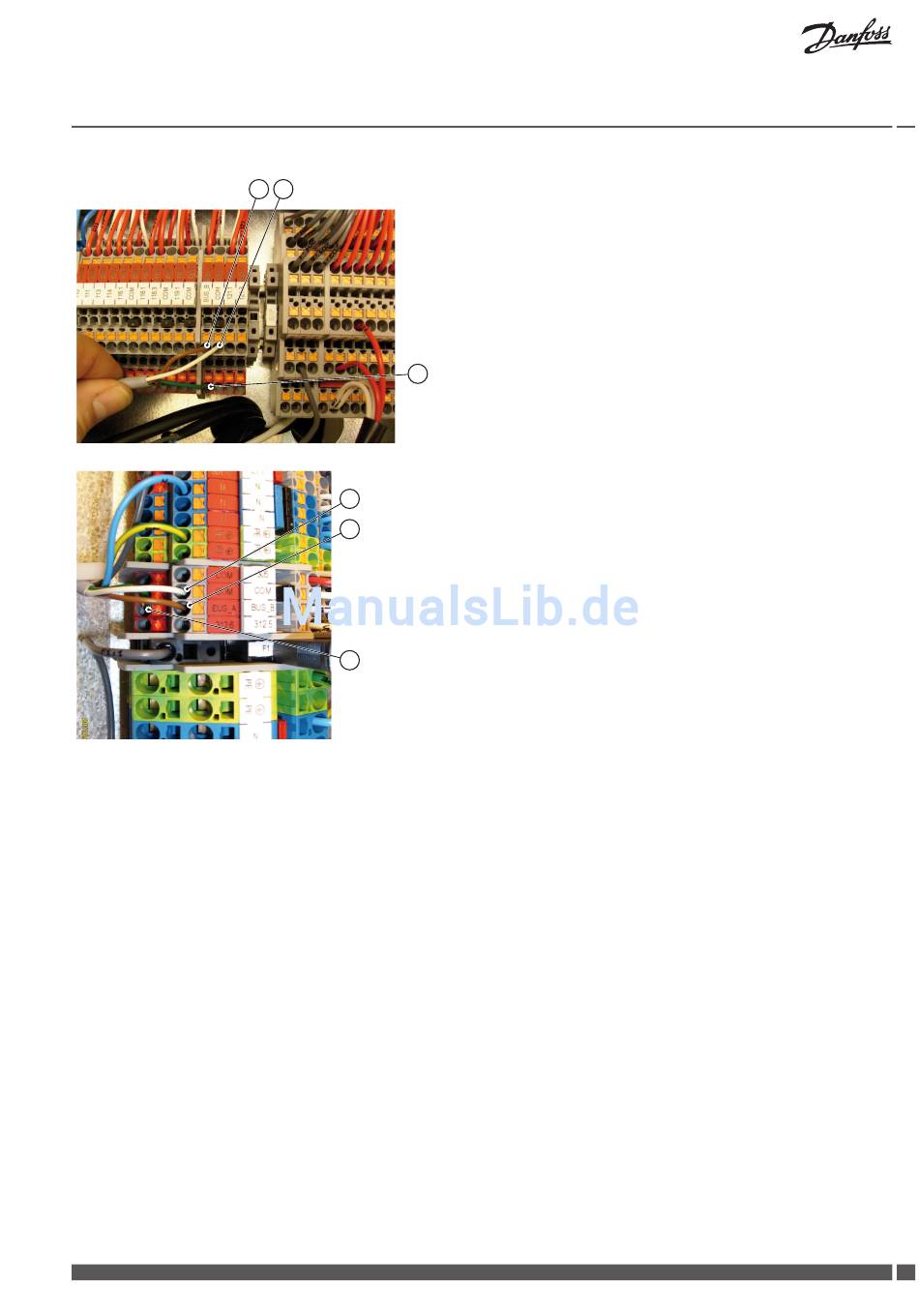

1. Schließen Sie das Übertragungskabel wie folgt an die An-
schlussklemme (Steuereinheit) an:
▪ Schließen Sie ein Kabel an die X2-St.-Klemmverbin-
dung mit der Kennzeichnung BUS_A an. Siehe Positi-
on 1.
▪ Schließen Sie einen Stromleiter an die X2-St.-Klemm-
verbindung mit der Kennzeichnung BUS_B an. Siehe
Position 3.
▪ Schließen Sie einen Stromleiter an die X2-St.-Klemm-
verbindung mit der Kennzeichnung COM an. Siehe
Position 2.
2. Schließen Sie das andere Ende des Übertragungskabels
wie folgt an die X1-Klemme (Elektroschrank für das Außen-
teil) an:
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
mit der Kennzeichnung BUS_A an. Siehe Position 1.
▪ Schließen Sie ein Kabel an die X1-Klemmverbindung
mit der Kennzeichnung BUS_B an. Siehe Position 2.
▪ Schließen Sie einen Stromleiter an die X1-Klemmver-
bindung mit der Kennzeichnung COM an. Siehe Positi-
on 3.
