Installationshandbuch
16
Twin Kit
2
1
4
3
VMBQS103
4.

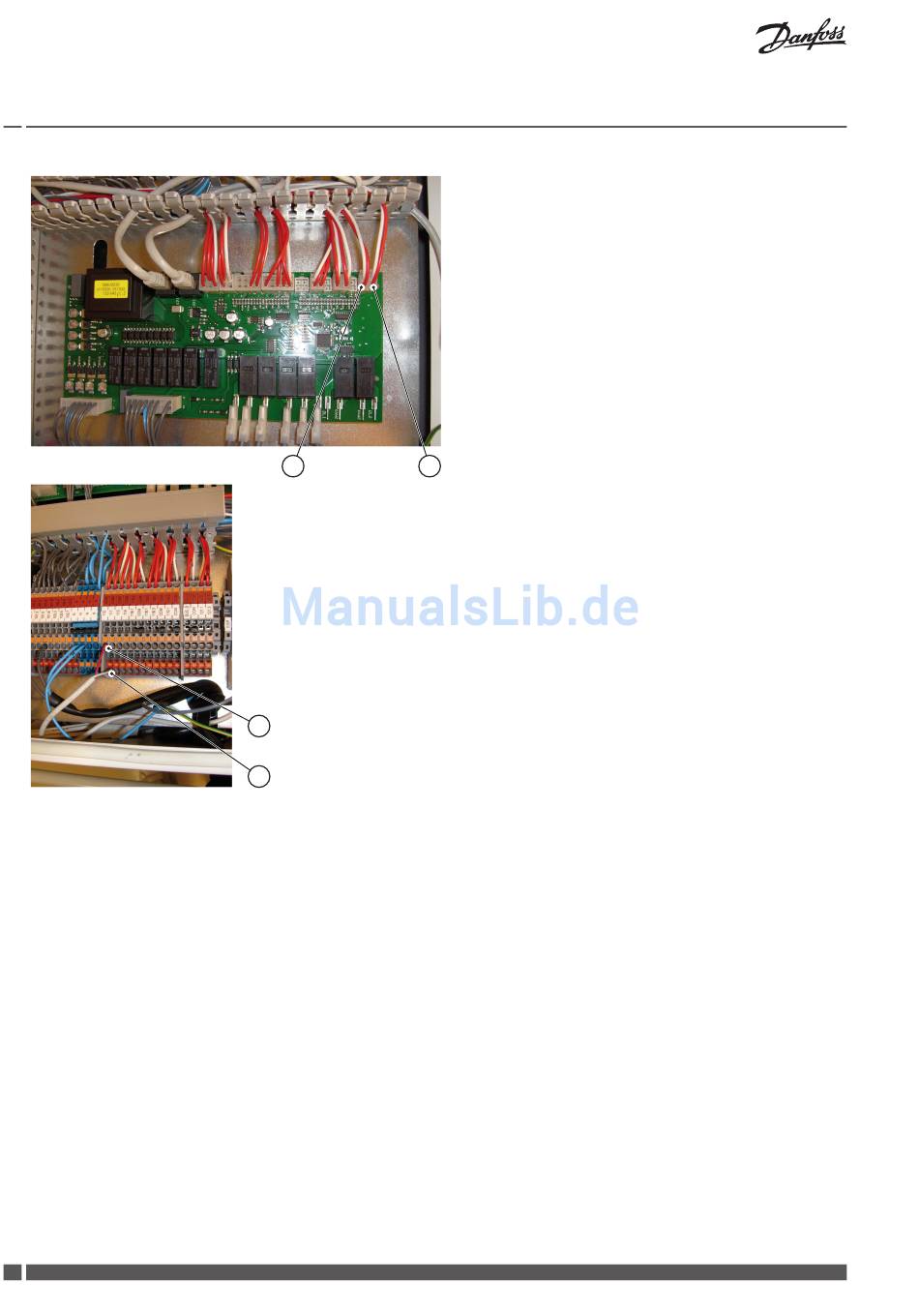

Schließen Sie den Vorlauffühler am Molex-Stecker an die
HUB-Karte mit der Kennzeichnung 110 an. Siehe Position
1.
5.
Für die Wärmepumpe Danfoss DHP-AQ Maxi muss auch
der Rücklauffühler des Molex-Steckers an die HUB-Karte
mit der Kennzeichnung 111 angeschlossen werden. Sie-
he Position 2.
6.
Ziehen Sie die vorhandenen Vor-/Rücklauffühler mit den
Kennzeichnungen 110 und 111.
7.
Schließen Sie den vorhandenen Vorlauffühler wie folgt
an:
▪ Schließen Sie den roten Kabel an die X2-St.-Klemm-
verbindung mit der Kennzeichnung 110 an. Siehe
Position 2.
▪ Schließen Sie den weißen Kabel an die X2-St.-Klem-
me mit der Kennzeichnung COM an. Siehe Position
1.
8.
Schließen Sie den Rücklauffühler wie folgt an:
▪ Schließen Sie den roten Kabel an die X2-ST.-
Klemmverbindung mit der Kennzeichnung 111 an.
▪ Schließen Sie den weißen Kabel an die X2-St.-
Klemmverbindung mit der Kennzeichnung COM
an.
9.
Nehmen Sie den vorhandenen Vorlauffühler.
10.
Schließen Sie den Vorlauffühler wie folgt an:
▪ Schließen Sie den roten Kabel an die X2-St.-Klemm-
verbindung mit der Kennzeichnung 118.2 an.
▪ Schließen Sie den weißen Kabel an die X2-St.-
Klemmverbindung mit der Kennzeichnung COM
an.
Danfoss Heating Solutions
