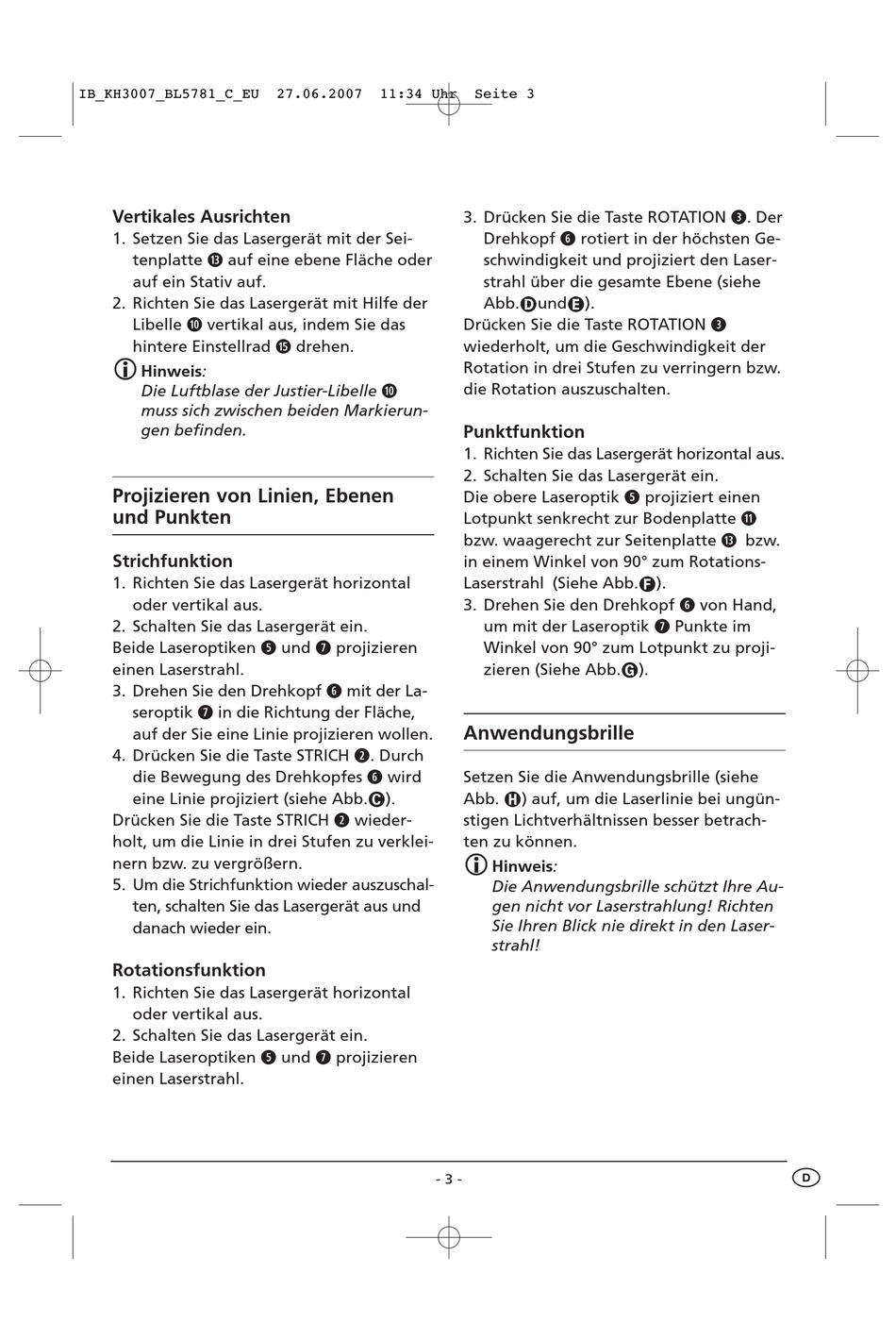

Powerfix KH 3007 Bedienungsanleitung Seite 5

IB_KH3007_BL5781_C_EU
Vertikales Ausrichten
1. Setzen Sie das Lasergerät mit der Sei-
tenplatte f auf eine ebene Fläche oder
auf ein Stativ auf.
2. Richten Sie das Lasergerät mit Hilfe der
Libelle a vertikal aus, indem Sie das
hintere Einstellrad
Hinweis:
Die Luftblase der Justier-Libelle
muss sich zwischen beiden Markierun-
gen befinden.
Projizieren von Linien, Ebenen
und Punkten
Strichfunktion
1. Richten Sie das Lasergerät horizontal
oder vertikal aus.
2. Schalten Sie das Lasergerät ein.
Beide Laseroptiken
einen Laserstrahl.
3. Drehen Sie den Drehkopf
seroptik u in die Richtung der Fläche,
auf der Sie eine Linie projizieren wollen.
4. Drücken Sie die Taste STRICH
die Bewegung des Drehkopfes
eine Linie projiziert (siehe Abb.
Drücken Sie die Taste STRICH
holt, um die Linie in drei Stufen zu verklei-
nern bzw. zu vergrößern.
5. Um die Strichfunktion wieder auszuschal-
ten, schalten Sie das Lasergerät aus und
danach wieder ein.
Rotationsfunktion
1. Richten Sie das Lasergerät horizontal
oder vertikal aus.
2. Schalten Sie das Lasergerät ein.
Beide Laseroptiken
einen Laserstrahl.
27.06.2007 11:34 Uhr
h drehen.
a
t u
und projizieren
y mit der La-
w
. Durch
y wird
).
w wieder-
t und u projizieren
Seite 3
3. Drücken Sie die Taste ROTATION
Drehkopf y rotiert in der höchsten Ge-
schwindigkeit und projiziert den Laser-
strahl über die gesamte Ebene (siehe
Abb. und ).
Drücken Sie die Taste ROTATION
wiederholt, um die Geschwindigkeit der
Rotation in drei Stufen zu verringern bzw.
die Rotation auszuschalten.
Punktfunktion
1. Richten Sie das Lasergerät horizontal aus.
2. Schalten Sie das Lasergerät ein.
Die obere Laseroptik
Lotpunkt senkrecht zur Bodenplatte
bzw. waagerecht zur Seitenplatte
in einem Winkel von 90° zum Rotations-
Laserstrahl (Siehe Abb.
3. Drehen Sie den Drehkopf
um mit der Laseroptik
Winkel von 90° zum Lotpunkt zu proji-
zieren (Siehe Abb.
Anwendungsbrille
Setzen Sie die Anwendungsbrille (siehe
Abb. ) auf, um die Laserlinie bei ungün-
stigen Lichtverhältnissen besser betrach-
ten zu können.
Hinweis:
Die Anwendungsbrille schützt Ihre Au-
gen nicht vor Laserstrahlung! Richten
Sie Ihren Blick nie direkt in den Laser-
strahl!
- 3 -
e . Der
e
t projiziert einen
s
f
bzw.
).
y von Hand,
u Punkte im
).
D
