Powerfix PDM 250 A1 Bedienungsanleitung

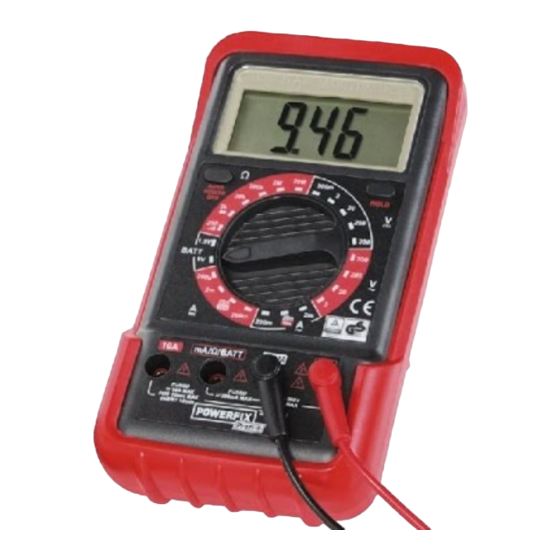

Digital multimeter
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Powerfix PDM 250 A1

Inhaltszusammenfassung für Powerfix PDM 250 A1

  • Seite 3 English ......................2 Svenska ....................19 Dansk ......................36 Deutsch ..................... 53 V 1.2...

  • Seite 4: Inhaltsverzeichnis

    POWERFIX PDM 250 A1 Content   Introduction ...................... 3   Intended use ..................... 3   Supplied items ....................4   Technical data....................5   Safety instructions .................... 7   Copyright ......................9   Prior to use ....................... 9   Inserting/changing the battery ....................... 10  ...

  • Seite 5: Introduction

    Introduction Thank you for purchasing a POWERFIX product. The POWERFIX Digital Multimeter PDM 250 A1, referred to below as multimeter, is used to measure AC/DC voltages and AC/DC currents. The multimeter also has a battery test, a resistance measurement, a diode test and a continuity test.

  • Seite 6: Supplied Items

    POWERFIX PDM 250 A1 Supplied items  Multimeter  2 test probes (including test lead)  Holster  9V battery  These instructions These instructions have a fold-out cover. The multimeter is illustrated with a numbering system on the inside of the cover. The numbers indicate the following:...

  • Seite 7: Technical Data

    POWERFIX PDM 250 A1 Technical data Screen 3.5 digit LCD display, max. display: 1999 Measuring rate approximately 3 measurements per second Test lead length each approximately 80 cm Battery type Standard 9V battery Overvoltage category CAT II 250 V Hold function Automatic polarity indicator "Low Bat"...
  • Seite 8 POWERFIX PDM 250 A1 AC voltage Range Resolution Precision 10mV ± (1.0%+5) 200V 0.1V 250V ± (1.2%+5) Input impedance: 10MΩ Frequency range: 40Hz to 400Hz Overload protection: 250V AC RMS Display: average value (RMS of the sine wave) DC current...

  • Seite 9: Safety Instructions

    POWERFIX PDM 250 A1 Resistance Range Resolution Precision 200Ω 0.1Ω ± (1.0%+5) 2kΩ 1Ω 20kΩ 10Ω ± (0.8%+3) 200kΩ 0.1kΩ 2MΩ 1kΩ 20MΩ 10kΩ ± (1.2%+3) Overload protection: 250V Battery test Range Consumption 1.5V ±20mA ±5mA The specified precision in ± (% of the display + number of digits) is guaranteed for a period of one year at an ambient temperature from 18°C to 28°C and maximum air humidity of 75%.
  • Seite 10 POWERFIX PDM 250 A1 Electrical devices do not belong in the hands of children. Persons with disabilities should also only use electrical devices within the scope of their abilities. Never allow children or persons with disabilities to use electrical devices unsupervised. They may not recognise potential risks.

  • Seite 11: Copyright

    POWERFIX PDM 250 A1 When working with the test probes, first connect the black test lead to the COM jack before you connect the red test lead. When disconnecting the test probes, first remove the red test probe. Never connect a voltage source to the test probes if the areas continuity test, resistance measurement, diode test and current measurement are selected.

  • Seite 12: Inserting/Changing The Battery

    POWERFIX PDM 250 A1 Inserting/changing the battery The multimeter is powered by a 9V battery. To insert or replace the battery, proceed as follows: Switch off the multimeter and remove all test leads before opening the multimeter! If the battery is exhausted, the icon appears on the display [1].

  • Seite 13: First Use

    POWERFIX PDM 250 A1 First use Never exceed the maximum permissible input values. Before measuring, remove the cover of the test probes [7] and the test lead and switch on the multimeter by pressing the on/off button [10]. The multimeter has an auto power OFF function and switches itself off automatically after longer periods of non-use.

  • Seite 14: Ac Current Measurement

    POWERFIX PDM 250 A1 AC current measurement  Connect the black test lead to the COM jack [5] and the red test lead to the 10A jack [8] (for currents > 200mA) or to the mA/BATT jack [9] (for currents < 200mA).

  • Seite 15: Resistance Measurement

    POWERFIX PDM 250 A1 Resistance measurement Ensure that all circuit elements, circuits and components to be measured and other test objects are completely switched off and discharged. Otherwise, the multimeter could be damaged.  Connect the black test lead to the COM jack [5] and the red test lead to the V/Ω jack [6].

  • Seite 16: Diode Test

    POWERFIX PDM 250 A1 Diode test Ensure that all circuit elements, circuits and components to be measured and other test objects are completely switched off and discharged. Otherwise, the multimeter could be damaged.  Connect the black test lead to the COM jack [5] and the red test lead to the V/Ω jack [6].

  • Seite 17: One-Hand Operation

    POWERFIX PDM 250 A1 One-hand operation You can also use the multimeter with one hand. To do so, insert a test probe [7] in one of the slots on the back of the holster [2]. You can then perform your measurements as usual without having to put down the multimeter.

  • Seite 18: Replacing The Fuse

    POWERFIX PDM 250 A1 Replacing the fuse To replace the fuse, proceed as follows: Switch off the multimeter and remove all test leads before opening the multimeter!  Remove the holster [2].  Remove the two screws on the back of the multimeter and remove the back panel.

  • Seite 19: Cleaning

    POWERFIX PDM 250 A1 Cleaning Switch off the multimeter and remove all test leads before cleaning the multimeter! Use a dry cloth for cleaning and never use any solvent or cleaner that would corrode the plastic materials. Ensure that no liquid enters the housing. Use a slightly damp cloth for more stubborn dirt.

  • Seite 20: Warranty And Servicing Advice

    POWERFIX PDM 250 A1 Warranty and servicing advice Warranty of TARGA GmbH This device is sold with three years warranty from the date of purchase. Please keep the original receipt in a safe place as proof of purchase. Before using your product for the first time, please read the enclosed documentation or online help.

  • Seite 21: Svenska

    POWERFIX PDM 250 A1 Innehåll   Inledning ......................20   Avsedd användning ..................20   Leveransomfattning ..................21   Tekniska data ....................22   Säkerhetsanvisningar ..................24   Upphovsrätt ....................26   Före idrifttagningen ..................26   Sätta i/byta batteri ......................... 27  ...

  • Seite 22: Inledning

    Inledning Tack så mycket för att du har valt en POWERFIX produkt. Med den digitala multimetern POWERFIX PDM 250 A1, i fortsättningen kallad multimetern, kan du mäta lik-/växelspänning samt lik-/växelström. Dessutom har multimetern ett batteritest, resistansmätning, ett diodtest och kontinuitetsmätning.

  • Seite 23: Leveransomfattning

    POWERFIX PDM 250 A1 Leveransomfattning  Multimeter  2 testpinnar (inkl. mätkablar)  Hölster  9V blockbatteri  Denna bruksanvisning Denna bruksanvisning är försedd med ett utfällbart omslag. På insidan av omslaget finns en bild av multimetern som är försedd med numrering. Siffrorna har följande betydelse: Display Hölster...

  • Seite 24: Tekniska Data

    POWERFIX PDM 250 A1 Tekniska data Display 3 ½ siffrors LCD-Display, max visning: 1999 Mätintervall ca. 3 mätningar/sekund Mätkablarnas längd ca. 80 cm per styck Batterityp 9V blockbatteri Överspänningskategori CAT II 250 V Hold-funktion Automatisk polaritetsindikering Low-Bat.-indikator Auto Power-OFF funktion Drifttemperatur, Luftfuktighet 0°C till +40°C;...
  • Seite 25 POWERFIX PDM 250 A1 Växelspänning Område Upplösning Noggrannhet 10mV ± (1,0%+5) 200V 0,1V 250V ± (1,2%+5) Ingångsimpedans 10MΩ Frekvensområde: 40Hz till 400Hz Överbelastningsskydd: 250V AC RMS Visning: Medelvärde (RMS av sinusvågen) Likström Område Upplösning Noggrannhet 200μA 0,1μA ± (1,0%+5) 1μA 20mA 10μA...

  • Seite 26: Säkerhetsanvisningar

    POWERFIX PDM 250 A1 Resistans Område Upplösning Noggrannhet 200Ω 0,1Ω ± (1,0%+5) 2kΩ 1Ω 20kΩ 10Ω ± (0,8%+3) 200kΩ 0,1kΩ 2MΩ 1kΩ 20MΩ 10kΩ ± (1,2%+3) Överbelastningsskydd: 250V Batteritest Område Förbrukning 1,5V ±20mA ±5mA Den angivna noggrannheten ± (% av visningen + antalet siffror) garanteras för en tidsperiod på...
  • Seite 27 POWERFIX PDM 250 A1 Elektriska apparater i hör inte hemma i barnhänder. Också personer med funktionsnedsättning bör använda elektriska apparater inom ramen för sina möjligheter. Låt aldrig barn och personer med funktionsnedsättning använda elektriska apparater utan uppsikt. Dessa persongrupper kan inte alltid identifiera möjliga faror på rätt sätt. Det kan vara livsfarligt att svälja batterier och smådelar.

  • Seite 28: Upphovsrätt

    POWERFIX PDM 250 A1 Innan mätområdet byts måste multimetern kopplas bort från mätobjektet, annars kan multimetern skadas. När du arbetar med testpinnarna bör du först ansluta den svarta mätkabeln till COM- anslutningen innan du ansluter den röda mätkabeln. Avlägsna den röda testpinnen först när testpinnarna kopplas löst.

  • Seite 29: Sätta I/Byta Batteri

    POWERFIX PDM 250 A1 Sätta i/byta batteri Multimetern fungerar med ett 9V blockbatteri. För att sätta i resp. byta ut batteriet gör du på följande sätt: Stäng av multimetern och koppla löst alla mätkablar innan du öppnar multimetern! När batteriet är förbrukat visas symbolen på...

  • Seite 30: Idrifttagande

    POWERFIX PDM 250 A1 Idrifttagande Överskrid absolut inte de maximalt tillåtna inmatningsvärdena. Avlägsna skydden på testpinnarna [7] och mätkabeln och sätt på multimetern genom att trycka på strömbrytaren [10]. Multimetern är utrustad med en Auto Power-OFF funktion och stängs av automatiskt när den inte används på...

  • Seite 31: Växelströmsmätning Ac

    POWERFIX PDM 250 A1 Växelströmsmätning AC  Anslut den svarta mätkabeln till COM-anslutningen [5] och den röda mätkabeln till 10A- anslutningen [8] (om strömmen är > 200mA) resp. med mA/BATT-anslutningen [9] (om strömmen är < 200mA).  Ställ mätområdesomkopplaren [4] i växelströmsområdet A på...

  • Seite 32: Batteritest

    POWERFIX PDM 250 A1 Batteritest  Anslut den svarta mätkabeln till COM-anslutningen [5] och den röda mätkabeln till mA/BATT-anslutningen [9].  Ställ mätområdesomkopplaren [4] i mätområdet BATT på lämpligt batterispänningsområde 1,5V resp. 9V.  Koppla den röda testpinnen [7] till batteriets pluspol och den svarta testpinnen [7] till batteriets minuspol.

  • Seite 33: Kontinuitetsmätning

    POWERFIX PDM 250 A1 Kontinuitetsmätning Säkerställ att alla delar av de kretsar, kopplingar och komponenter som skall mätas samt andra mätobjekt är helt spänningslösa och urladdade. Annars kan multimetern skadas.  Anslut den svarta mätkabeln till COM-anslutningen [5] och den röda mätkabeln till V/Ω- anslutningen [6].

  • Seite 34: Användning Med En Hand

    POWERFIX PDM 250 A1 Användning med en hand Du kan också använda multimetern med en hand. Stick då en av testpinnarna [7] i ett av urtagen på baksidan av hölstret [2]. Nu kan du genomföra mätningar på vanligt sätt utan att behöva lägga ifrån dig multimetern.

  • Seite 35: Byta Säkring

    POWERFIX PDM 250 A1 Byta säkring. För att byta säkring gör du på följande sätt: Stäng av multimetern och koppla löst alla mätkablar innan du öppnar multimetern!  Avlägsna hölstret [2].  Skruva upp de två skruvarna på baksidan av multimetern och ta bort bakväggen.

  • Seite 36: Rengöring

    POWERFIX PDM 250 A1 Rengöring Stäng av multimetern och koppla löst alla mätkablar innan du rengör multimetern! Använd endast en torr trasa för rengöringen och använd under inga omständigheter lösnings- eller rengöringsmedel som angriper plast. Säkerställ att inga vätskor kan tränga in under skalet.

  • Seite 37: Information Om Garanti Och Serviceprocedur

    POWERFIX PDM 250 A1 Information om garanti och serviceprocedur Garanti för TARGA GmbH Du får tre års garanti på denna apparat, börjande från det datum den köptes. Var vänlig och spara det ursprungliga kassakvittot som bevis på köpet. Läs medföljande dokumentation resp.

  • Seite 38: Dansk

    POWERFIX PDM 250 A1 Indholdsfortegnelse   Indledning ...................... 37   Korrekt anvendelse ..................37   Pakkens indhold..................... 38   Tekniske data ....................39   Sikkerhedsanvisninger ................... 41   Ophavsrettighed .................... 43   Før ibrugtagning .................... 43   Isætning/udskiftning af batteriet ....................44  ...

  • Seite 39: Indledning

    Indledning Tak, fordi du har valgt et POWERFIX-produkt. Det digitale POWERFIX-multimeter PDM 250 A1, efterfølgende benævnt multimeteret, giver mulighed for måling af jævn-/vekselspænding og jævn-/vekselstrøm. Derudover kan multimeteret anvendes til afprøvning af batterier, måling af modstande, afprøvning af dioder og kontinuitetsverifikation.

  • Seite 40: Pakkens Indhold

    POWERFIX PDM 250 A1 Pakkens indhold  Multimeter  2 målespidser (inkl. testledning)  Etui  9V blokbatteri  Denne vejledning Denne vejledning har et omslag, der kan foldes ud. På den indvendige side af omslaget er multimeteret vist med nummerering. Numrene har følgende betydning:...

  • Seite 41: Tekniske Data

    POWERFIX PDM 250 A1 Tekniske data Display 3 ½-cifret LC-display, maks. visning: 1999 Opdateringshastighed ca. 3 målinger/sekund Testledningens længde ca. 80 cm pr. stk. Batteritype 9V blokbatteri Overspændingskattegori CAT II 250 V Hold-funktion Automatisk polaritetsvisning Low-bat.-visning Automatisk Power-OFF-funktion Driftstemperatur, luftfugtighed 0°C til +40°C ;...
  • Seite 42 POWERFIX PDM 250 A1 Vekselspænding Område Opløsning Nøjagtighed 10mV ± (1,0%+5) 200V 0,1V 250V ± (1,2%+5) Indgangsimpedans: 10MΩ Frekvensområde: 40Hz til 400Hz Overbelastningsbeskyttelse: 250V AC RMS Visning: Gennemsnitlig værdi (sinusbølgens RMS) Jævnstrøm Område Opløsning Nøjagtighed 200μA 0,1μA ± (1,0%+5) 1μA 20mA 10μA...

  • Seite 43: Sikkerhedsanvisninger

    POWERFIX PDM 250 A1 Modstand Område Opløsning Nøjagtighed 200Ω 0,1Ω ± (1,0%+5) 2kΩ 1Ω 20kΩ 10 Ω ± (0,8%+3) 200kΩ 0,1kΩ 2MΩ 1kΩ 20MΩ 10 kΩ ± (1,2%+3) Overbelastningsbeskyttelse: 250V Batterikontrol Område Forbrug 1,5V ±20mA ±5mA Der gives garanti for den anførte nøjagtighed i ± (% af visningen + antallet af cifre) i ét år ved en omgivelsestemperatur mellem 18 °C og 28 °C og en maksimal luftfugtighed på...
  • Seite 44 POWERFIX PDM 250 A1 Elektriske apparater skal placeres utilgængeligt for børn. Også personer med mentale eller fysiske handicap bør kun bruge elektriske apparater inden for rammerne af deres evner. Lad aldrig børn og personer med mentale eller fysiske handicap benytte elektriske apparater uden opsyn.

  • Seite 45: Ophavsrettighed

    POWERFIX PDM 250 A1 Multimeteret skal fjernes fra måleobjektet, inden måleområdet ændres, ellers kan multimeteret blive beskadiget. Ved arbejde med målespidserne skal den sorte testledning sættes i COM-tilslutningen først, inden den røde testledning sættes i. Når målespidserne frakobles, skal den røde målespids fjernes først.

  • Seite 46: Isætning/Udskiftning Af Batteriet

    POWERFIX PDM 250 A1 Isætning/udskiftning af batteriet Multimeteret drives af et 9V blokbatteri. Følg denne fremgangsmåde ved isætning/udskiftning af batteriet: Sluk for multimeteret, og fjern alle testledninger, inden multimeteret åbnes! Når batteriet er tomt vises symbolet på displayet [1]. For at sikre at multimeteret fungerer korrekt skal batteriet udskiftes hurtigst muligt.

  • Seite 47: Ibrugtagning

    POWERFIX PDM 250 A1 Ibrugtagning De maksimalt tilladte indgangsværdier må under ingen omstændigheder overskrides. Fjern dækslet over målespidserne [7] og testledningerne forud for målingen, og tænd for multimeteret ved tryk på tænd/sluk-tasten [10]. Multimeteret har en automatisk Power-OFF- funktion og slukker automatisk, hvis det ikke bruges i længere tid. Multimeteret kan også slukkes direkte ved tryk på...

  • Seite 48: Måling Af Vekselstrøm Ac

    POWERFIX PDM 250 A1 Måling af vekselstrøm AC  Sæt den sorte testledning i COM-tilslutningen [5], og sæt den røde testledning i 10A- tilslutningen [8] (ved en strømstyrke > 200mA) eller i mA/BATT-tilslutningen [9] (ved en strømstyrke < 200mA).  Indstil omskiftekontakten [4] til det ønskede område til måling af vekselstrøm A Hvis strømstyrken er ukendt, indstilles i første omgang det højst mulige måleområde.

  • Seite 49: Batterikontrol

    POWERFIX PDM 250 A1 Batterikontrol  Sæt den sorte testledning i COM-tilslutningen [5], og sæt den røde testledning i mA/BATT- tilslutningen [9].  Indstil omskiftekontakten [4] til det passende batterispændingsområde 1,5V eller 9V i BATT- området.  Forbind den røde målespids [7] med batteriets pluspol, og forbind den sorte målespids [7] med batteriets minuspol.

  • Seite 50: Kontinuitetsverifikation

    POWERFIX PDM 250 A1 Kontinuitetsverifikation Sørg for, at alle kontaktdele, kontakter og komponenter, som skal måles, samt andre måleobjekter er spændingsfri og afladede. I modsat fald kan multimeteret blive beskadiget.  Sæt den sorte testledning i COM-tilslutningen [5], og sæt den røde testledning i V/Ω- tilslutningen [6].

  • Seite 51: Betjening Med Én Hånd

    POWERFIX PDM 250 A1 Betjening med én hånd Multimeteret kan også bejenes med én hånd. Til dette formål føres en af målespidserne [7] ind i en af holderne på bagsiden af etuiet [2]. målingerne gennemføres sædvanligt, uden at det er nødvendigt at lægge multimeteret ned.

  • Seite 52: Udskiftning Af Sikringen

    POWERFIX PDM 250 A1 Udskiftning af sikringen Følg denne fremgangsmåde ved udskiftning af sikringen: Sluk for multimeteret, og fjern alle testledninger, inden multimeteret åbnes!  Fjern etuiet [2].  Løsn de to skruer på bagsiden af multimeteret, og fjern bagsiden.

  • Seite 53: Rengøring

    POWERFIX PDM 250 A1 Rengøring Sluk for multimeteret, og fjern alle testledninger, inden multimeteret rengøres! Til rengøringen anvendes en tør klud. Brug aldrig opløsningsmidler eller rengøringsmidler, som virker aggresivt på plast. Sørg for, at der ikke kan trænge væske ind i huset. Ved kraftigere tilsmudsning anvendes en let fugtet klud.

  • Seite 54: Oplysninger Om Garanti Og Service

    POWERFIX PDM 250 A1 Oplysninger om garanti og service TARGA GmbH - Garanti Der er 3 års garanti på dette apparat fra købsdatoen. Opbevar venligst den originale kassebon som bevis for købet. Læs venligst den vedlagte dokumentation eller online-hjælpen, før du tager dit produkt i brug.

  • Seite 55: Deutsch

    POWERFIX PDM 250 A1 Inhalt   Einleitung ......................54   Bestimmungsgemäße Verwendung ..............54   Lieferumfang....................55   Technische Daten ..................... 56   Sicherheitshinweise ..................58   Urheberrecht ....................60   Vor der Inbetriebnahme .................. 60   Batterie einlegen/wechseln ......................61  ...

  • Seite 56: Einleitung

    Einleitung Vielen Dank, dass Sie sich für ein POWERFIX Produkt entschieden haben. Das POWERFIX Digital Multimeter PDM 250 A1, nachfolgend als Multimeter bezeichnet, ermöglicht Ihnen das Messen von Gleich-/Wechselspannungen und Gleich-/Wechselströmen. Weiterhin verfügt das Multimeter über einen Batterietest, eine Widerstandsmessung, einen Diodentest und eine Durchgangsprüfung.

  • Seite 57: Lieferumfang

    POWERFIX PDM 250 A1 Lieferumfang  Multimeter  2 Messspitzen (inkl. Messleitung)  Holster  9V Blockbatterie  Diese Anleitung Diese Anleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist das Multimeter mit einer Bezifferung abgebildet. Die Ziffern haben folgende...

  • Seite 58: Technische Daten

    POWERFIX PDM 250 A1 Technische Daten Display 3 ½ stelliges LC-Display, max. Anzeige: 1999 Messrate ca. 3 Messungen/Sekunde Messleitunglänge je ca. 80 cm Batterietyp 9V Blockbatterie Überspannungskategorie CAT II 250 V Hold-Funktion automatische Polaritätsanzeige Low-Bat.-Anzeige Auto Power-OFF Funktion Betriebstemperatur, Luftfeuchte 0°C bis +40°C;...
  • Seite 59 POWERFIX PDM 250 A1 Wechselspannung Bereich Auflösung Genauigkeit 10mV ± (1,0%+5) 200V 0,1V 250V ± (1,2%+5) Eingangs-Impedanz: 10MΩ Frequenzbereich: 40Hz bis 400Hz Überlastungsschutz: 250V AC RMS Anzeige: Durchschnittswert (RMS der Sinuswelle) Gleichstrom Bereich Auflösung Genauigkeit 200μA 0,1μA ± (1,0%+5) 1μA 20mA 10μA...

  • Seite 60: Sicherheitshinweise

    POWERFIX PDM 250 A1 Widerstand Bereich Auflösung Genauigkeit 200Ω 0,1Ω ± (1,0%+5) 2kΩ 1Ω 20kΩ 10Ω ± (0,8%+3) 200kΩ 0,1kΩ 2MΩ 1kΩ 20MΩ 10kΩ ± (1,2%+3) Überlastungsschutz: 250V Batterieprüfung Bereich Verbrauch 1,5V ±20mA ±5mA Die angegebene Genauigkeit in ± (% der Anzeige + Anzahl der Stellen) wird für einen Zeitraum von einem Jahr bei einer Umgebungstemperatur von 18°C bis 28°C und einer max.
  • Seite 61 POWERFIX PDM 250 A1 Elektrische Geräte gehören nicht in Kinderhände. Auch Personen mit Einschränkungen sollten elektrische Geräte nur im Rahmen ihrer Möglichkeiten verwenden. Lassen Sie Kinder und Personen mit Einschränkungen niemals unbeaufsichtigt elektrische Geräte benutzen. Diese Personengruppen können mögliche Gefahren nicht immer richtig erkennen. Batterien und Kleinteile können bei Verschlucken lebensgefährlich sein.

  • Seite 62: Urheberrecht

    POWERFIX PDM 250 A1 Überschreiten Sie nicht die maximalen angegebenen Eingangswerte für die einzelnen Messbereiche. Andernfalls könnte das Multimeter beschädigt werden. Vor Wechsel des Messbereichs ist das Multimeter vom Messobjekt zu trennen, sonst könnte das Multimeter beschädigt werden. Schließen Sie beim Arbeiten mit den Messspitzen zuerst die schwarze Messleitung an den COM-Anschluss an, bevor Sie die rote Messleitung anschließen.

  • Seite 63: Batterie Einlegen/Wechseln

    POWERFIX PDM 250 A1 Batterie einlegen/wechseln Das Multimeter wird mit einer 9V Blockbatterie betrieben. Um die Batterie einzulegen bzw. auszuwechseln gehen Sie wie folgt vor: Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen! Bei erschöpfter Batterie erscheint das...

  • Seite 64: Inbetriebnahme

    POWERFIX PDM 250 A1 Inbetriebnahme Überschreiten Sie auf keinen Fall die max. zulässigen Eingangsgrößen. Entfernen Sie vor der Messung die Abdeckung der Messspitzen [7] und der Messleitung und schalten Sie das Multimeter durch Drücken der Ein-/Austaste [10] ein. Das Multimeter verfügt über eine Auto Power-OFF Funktion und schaltet sich nach längerem Nichtgebrauch automatisch...

  • Seite 65: Wechselstrommessung Ac

    POWERFIX PDM 250 A1 Ist Ihnen die Spannung nicht bekannt, stellen Sie zunächst den höchstmöglichen Messbereich ein und wechseln Sie dann nach und nach in die niedrigeren Bereiche, bis ein zufriedenstellendes Messergebnis vorliegt.  Verbinden Sie die Messspitzen [7] mit dem Messobjekt.

  • Seite 66: Batterietest

    POWERFIX PDM 250 A1 Batterietest  Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem mA/BATT-Anschluss [9].  Stellen Sie den Bereichswahlschalter [4] im BATT Bereich auf den entsprechenden Batteriespannungsbereich 1,5V bzw. 9V.  Verbinden Sie die rote Messspitze [7] mit dem Pluspol und die schwarze Messspitze [7] mit dem Minuspol der Batterie.

  • Seite 67: Durchgangsprüfung

    POWERFIX PDM 250 A1 Durchgangsprüfung Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind. Andernfalls könnte das Multimeter beschädigt werden.  Verbinden Sie die schwarze Messleitung mit dem COM-Anschluss [5] und die rote Messleitung mit dem V/Ω-Anschluss [6].

  • Seite 68: Einhandbetrieb

    POWERFIX PDM 250 A1 Einhandbetrieb können Multimeter auch Einhandbetrieb verwenden. Stecken Sie dazu eine Messspitze [7] in eine der Aufnahmen an der Rückseite des Holsters [2]. Nun können Sie Ihre Messungen wie gewohnt durchführen, ohne das Multimeter ablegen zu müssen.

  • Seite 69: Sicherung Austauschen

    POWERFIX PDM 250 A1 Sicherung austauschen Um die Sicherung zu tauschen, gehen Sie wie folgt vor: Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter öffnen!  Entfernen Sie das Holster [2].  Lösen Sie die zwei Schrauben an der Rückseite des Multimeters und entfernen Sie die Rückwand.

  • Seite 70: Reinigung

    POWERFIX PDM 250 A1 Reinigung Schalten Sie das Multimeter aus und entfernen Sie alle Messleitungen, bevor Sie das Multimeter reinigen! Verwenden Sie zur Reinigung ein trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoffe angreifen. Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse eindringen können.

  • Seite 71: Hinweise Zu Garantie Und Serviceabwicklung

    POWERFIX PDM 250 A1 Hinweise zu Garantie und Serviceabwicklung Garantie der TARGA GmbH Sie erhalten auf dieses Multimeter 3 Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den originalen Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor Inbetriebnahme Ihres Multimeters die beigefügte Dokumentation bzw.
