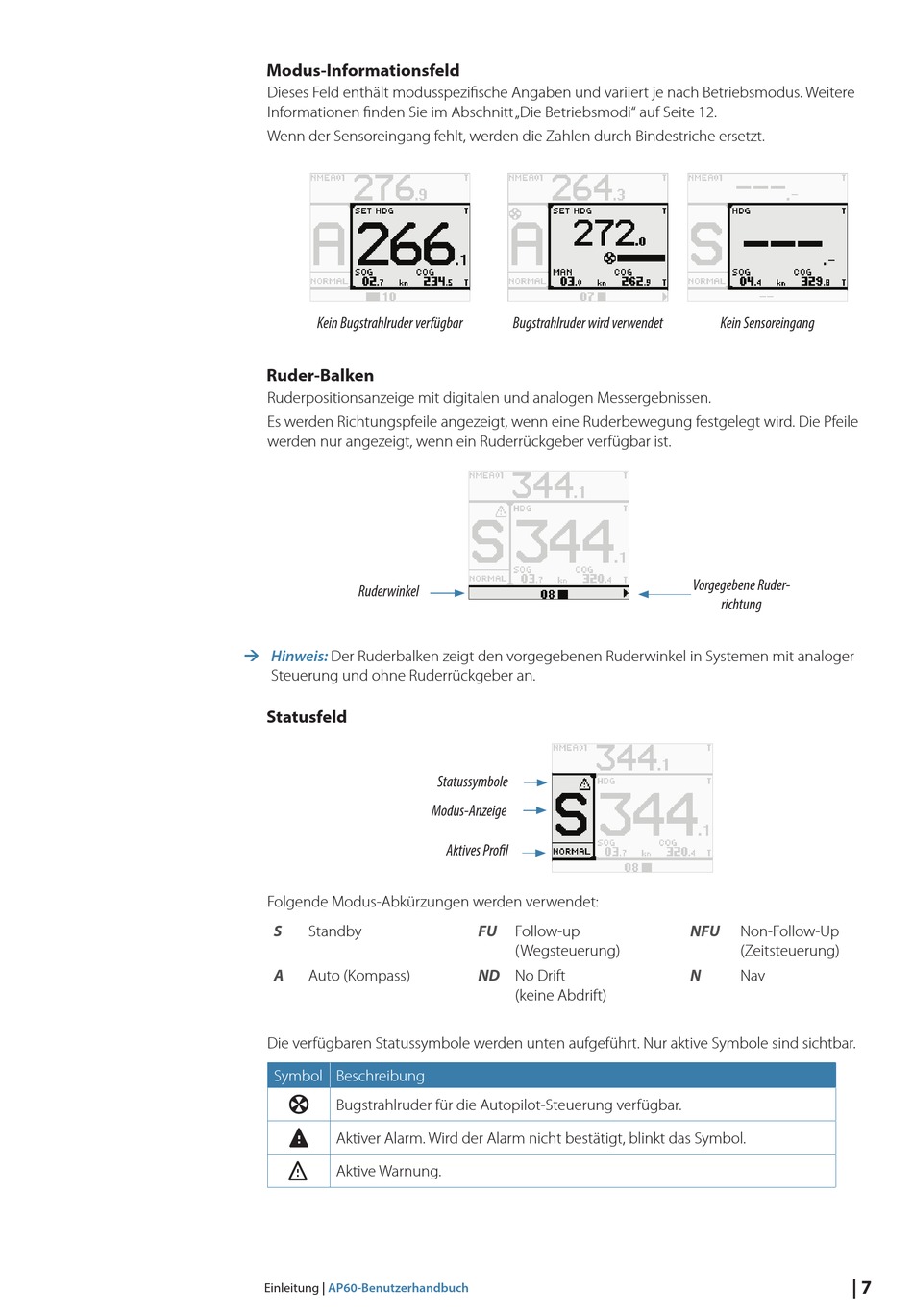

Modus-Informationsfeld
Dieses Feld enthält modusspezifische Angaben und variiert je nach Betriebsmodus. Weitere
Informationen finden Sie im Abschnitt „Die Betriebsmodi" auf Seite 12.
Wenn der Sensoreingang fehlt, werden die Zahlen durch Bindestriche ersetzt.
Kein Bugstrahlruder verfügbar
Ruder-Balken
Ruderpositionsanzeige mit digitalen und analogen Messergebnissen.
Es werden Richtungspfeile angezeigt, wenn eine Ruderbewegung festgelegt wird. Die Pfeile
werden nur angezeigt, wenn ein Ruderrückgeber verfügbar ist.
Ruderwinkel
¼ Hinweis:
Der Ruderbalken zeigt den vorgegebenen Ruderwinkel in Systemen mit analoger
Steuerung und ohne Ruderrückgeber an.
Statusfeld
Folgende Modus-Abkürzungen werden verwendet:
S
Standby
A
Auto (Kompass)
Die verfügbaren Statussymbole werden unten aufgeführt. Nur aktive Symbole sind sichtbar.
Symbol Beschreibung
Bugstrahlruder für die Autopilot-Steuerung verfügbar.
Aktiver Alarm. Wird der Alarm nicht bestätigt, blinkt das Symbol.
Aktive Warnung.
Einleitung | AP60-Benutzerhandbuch
Bugstrahlruder wird verwendet
Statussymbole
Modus-Anzeige
Aktives Profil
FU
Follow-up
(Wegsteuerung)
ND
No Drift
(keine Abdrift)
Kein Sensoreingang
Vorgegebene Ruder-
richtung
NFU
Non-Follow-Up
(Zeitsteuerung)
N
Nav
