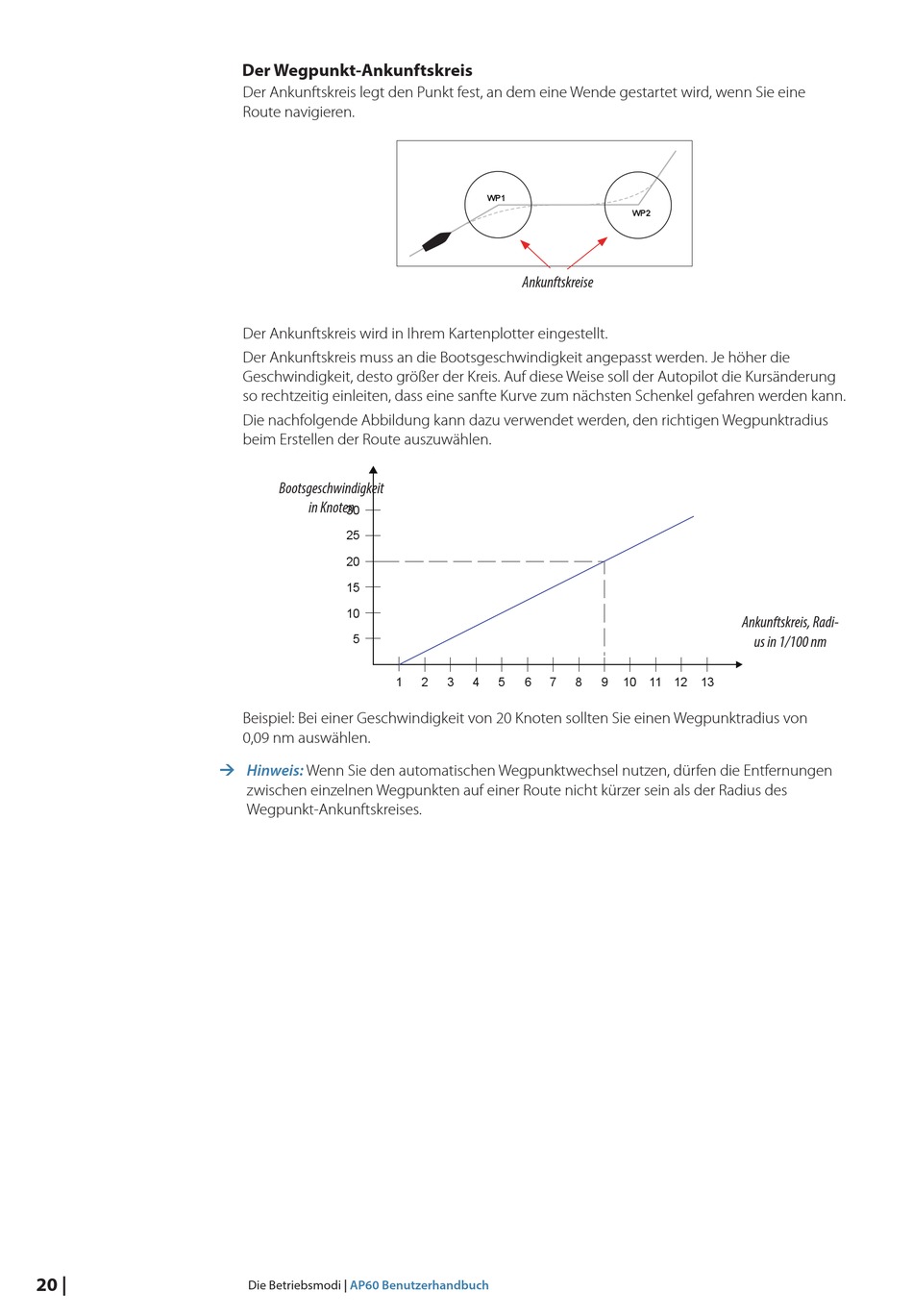

Der Wegpunkt-Ankunftskreis

Der Ankunftskreis legt den Punkt fest, an dem eine Wende gestartet wird, wenn Sie eine
Route navigieren.
Der Ankunftskreis wird in Ihrem Kartenplotter eingestellt.
Der Ankunftskreis muss an die Bootsgeschwindigkeit angepasst werden. Je höher die
Geschwindigkeit, desto größer der Kreis. Auf diese Weise soll der Autopilot die Kursänderung
so rechtzeitig einleiten, dass eine sanfte Kurve zum nächsten Schenkel gefahren werden kann.
Die nachfolgende Abbildung kann dazu verwendet werden, den richtigen Wegpunktradius
beim Erstellen der Route auszuwählen.
Bootsgeschwindigkeit
in Knoten
30
25
20
15
10
5
Beispiel: Bei einer Geschwindigkeit von 20 Knoten sollten Sie einen Wegpunktradius von
0,09 nm auswählen.
¼ Hinweis:
Wenn Sie den automatischen Wegpunktwechsel nutzen, dürfen die Entfernungen
zwischen einzelnen Wegpunkten auf einer Route nicht kürzer sein als der Radius des
Wegpunkt-Ankunftskreises.
Die Betriebsmodi | AP60 Benutzerhandbuch
WP1
Ankunftskreise
1 2 3 4 5 6 7
WP2
Ankunftskreis, Radi-
8 9 10 11 12 13
us in 1/100 nm
