AP60-Systembeispiele

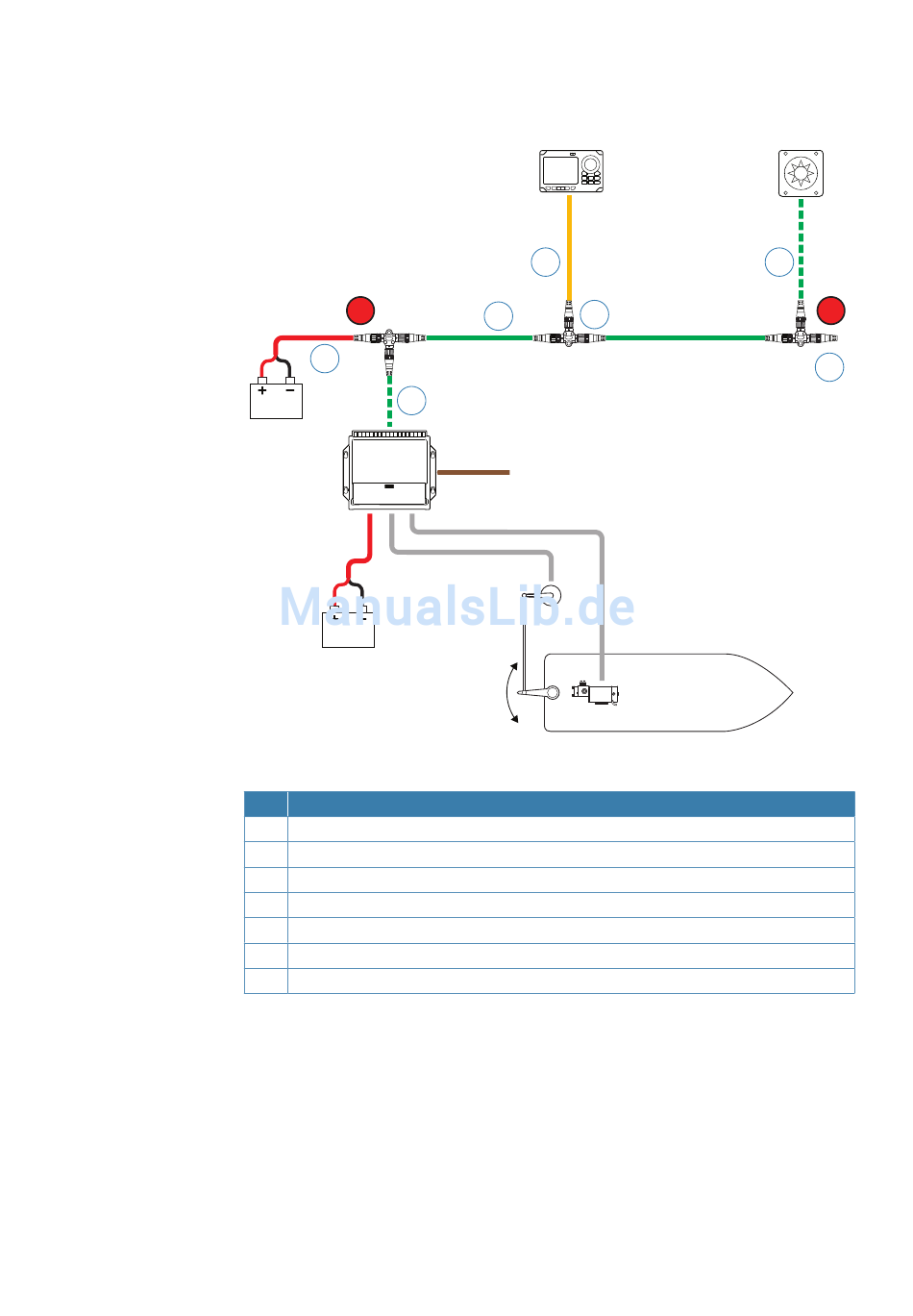

Einfaches System
T
4
5
12 V DC
AC70
12/24V DC
Nr. BESCHREIBUNG
1 Micro-C-CAN-Bus-Backbone
2 SimNet-zu-Micro-C-Verbindungskabel (Stecker)
3 Micro-C-Verbindungskabel (Buchse zu Stecker)
4 Micro-C-Stromkabel mit 120-Ohm-Abschlusswiderstand, mit Buchse
5 Micro-C-Verbindungskabel, Stecker
6 Micro-C-T-Stücke
7 Micro-C-Abschlusswiderstand, 120 Ohm, Stecker
Einleitung | AP60-Benutzerhandbuch
AP60
CONTROL
UNIT
2
6
1
1* NMEA 0183
IN/OUT
DRIVE UNIT
COMPASS
3
T
7
