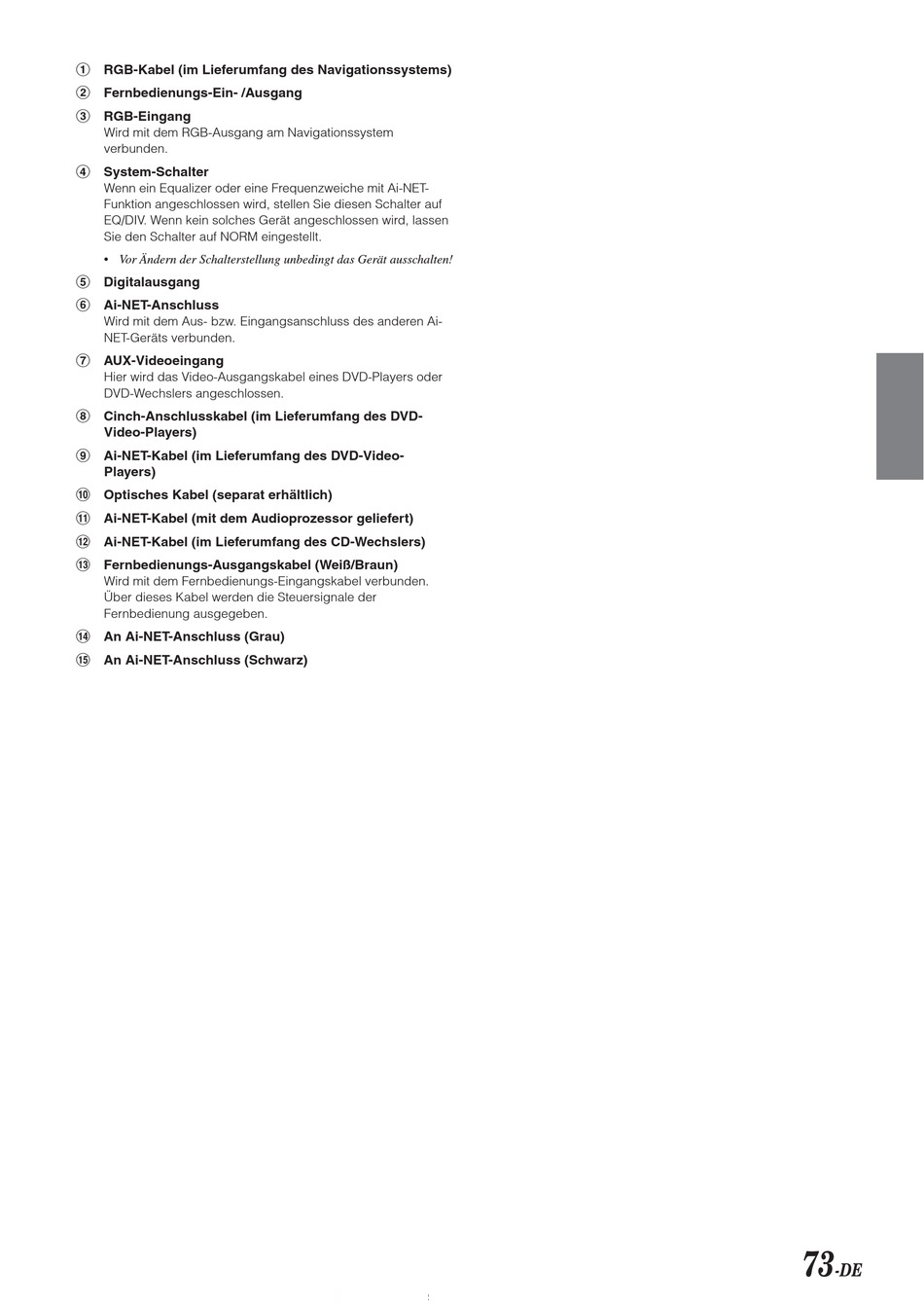

1 RGB-Kabel (im Lieferumfang des Navigationssystems)
2 Fernbedienungs-Ein- /Ausgang
3 RGB-Eingang
Wird mit dem RGB-Ausgang am Navigationssystem
verbunden.
4 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter auf
EQ/DIV. Wenn kein solches Gerät angeschlossen wird, lassen
Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
5 Digitalausgang
6 Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss des anderen Ai-
NET-Geräts verbunden.
7 AUX-Videoeingang
Hier wird das Video-Ausgangskabel eines DVD-Players oder
DVD-Wechslers angeschlossen.
8 Cinch-Anschlusskabel (im Lieferumfang des DVD-
Video-Players)
9 Ai-NET-Kabel (im Lieferumfang des DVD-Video-
Players)
! Optisches Kabel (separat erhältlich)
" Ai-NET-Kabel (mit dem Audioprozessor geliefert)
# Ai-NET-Kabel (im Lieferumfang des CD-Wechslers)
$ Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
% An Ai-NET-Anschluss (Grau)
& An Ai-NET-Anschluss (Schwarz)
73
-DE
