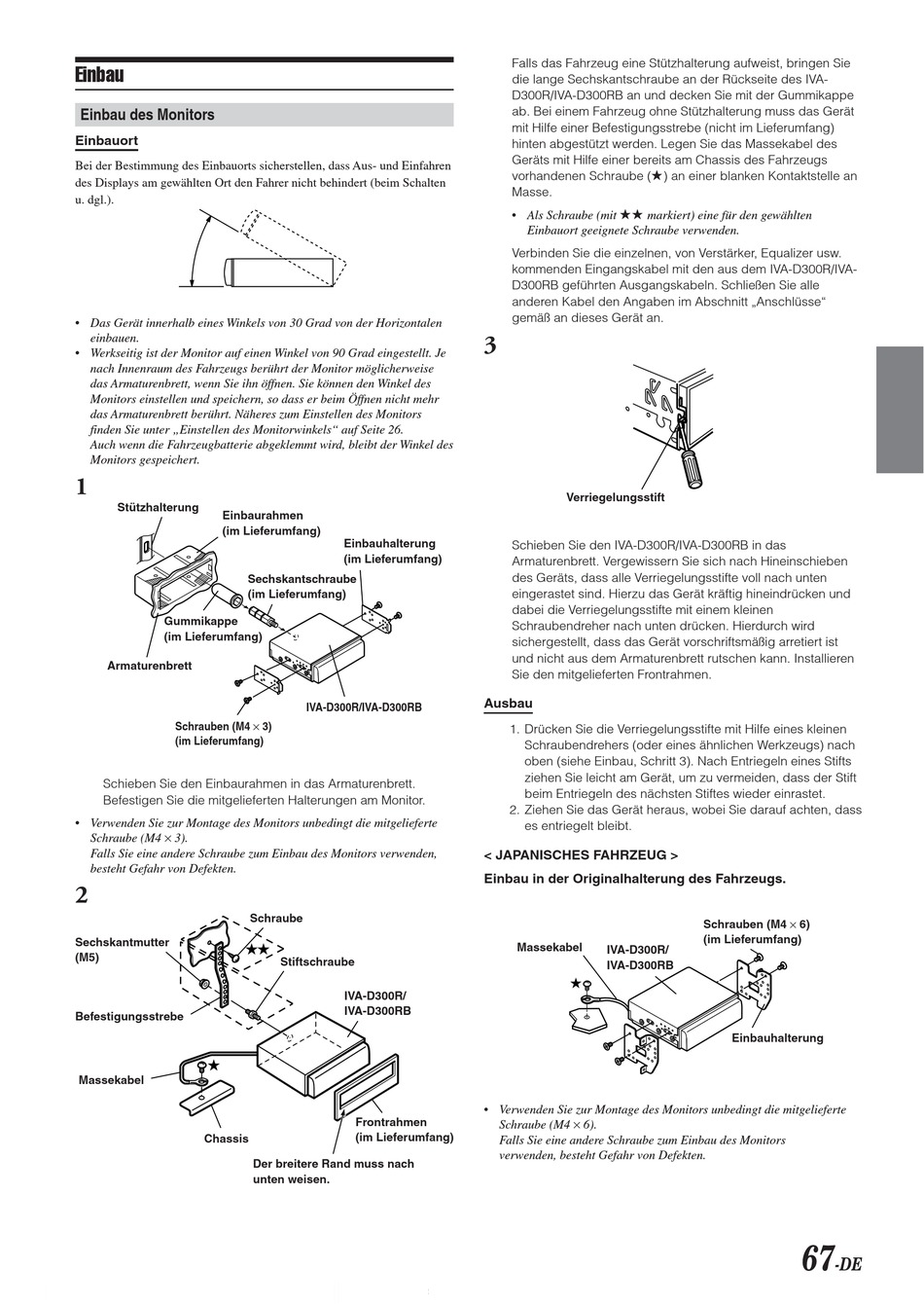

Einbau

Einbau des Monitors
Einbauort
Bei der Bestimmung des Einbauorts sicherstellen, dass Aus- und Einfahren
des Displays am gewählten Ort den Fahrer nicht behindert (beim Schalten
u. dgl.).
• Das Gerät innerhalb eines Winkels von 30 Grad von der Horizontalen
einbauen.
• Werkseitig ist der Monitor auf einen Winkel von 90 Grad eingestellt. Je
nach Innenraum des Fahrzeugs berührt der Monitor möglicherweise
das Armaturenbrett, wenn Sie ihn öffnen. Sie können den Winkel des
Monitors einstellen und speichern, so dass er beim Öffnen nicht mehr
das Armaturenbrett berührt. Näheres zum Einstellen des Monitors
finden Sie unter „Einstellen des Monitorwinkels" auf Seite 26.
Auch wenn die Fahrzeugbatterie abgeklemmt wird, bleibt der Winkel des
Monitors gespeichert.
1
Stützhalterung
Einbaurahmen
(im Lieferumfang)
Sechskantschraube
(im Lieferumfang)
Gummikappe
(im Lieferumfang)
Armaturenbrett
Schrauben (M4 × 3)
(im Lieferumfang)
Schieben Sie den Einbaurahmen in das Armaturenbrett.
Befestigen Sie die mitgelieferten Halterungen am Monitor.
• Verwenden Sie zur Montage des Monitors unbedingt die mitgelieferte
Schraube (M4 × 3).
Falls Sie eine andere Schraube zum Einbau des Monitors verwenden,
besteht Gefahr von Defekten.
2
Schraube
Sechskantmutter
(M5)
Befestigungsstrebe
Massekabel
Chassis
Einbauhalterung
(im Lieferumfang)
IVA-D300R/IVA-D300RB
Stiftschraube
IVA-D300R/
IVA-D300RB
Frontrahmen
(im Lieferumfang)
Der breitere Rand muss nach
unten weisen.
Falls das Fahrzeug eine Stützhalterung aufweist, bringen Sie
die lange Sechskantschraube an der Rückseite des IVA-
D300R/IVA-D300RB an und decken Sie mit der Gummikappe
ab. Bei einem Fahrzeug ohne Stützhalterung muss das Gerät
mit Hilfe einer Befestigungsstrebe (nicht im Lieferumfang)
hinten abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des Fahrzeugs
vorhandenen Schraube (}) an einer blanken Kontaktstelle an
Masse.
• Als Schraube (mit }} markiert) eine für den gewählten
Einbauort geeignete Schraube verwenden.
Verbinden Sie die einzelnen, von Verstärker, Equalizer usw.
kommenden Eingangskabel mit den aus dem IVA-D300R/IVA-
D300RB geführten Ausgangskabeln. Schließen Sie alle
anderen Kabel den Angaben im Abschnitt „Anschlüsse"
gemäß an dieses Gerät an.
3
Verriegelungsstift
Schieben Sie den IVA-D300R/IVA-D300RB in das
Armaturenbrett. Vergewissern Sie sich nach Hineinschieben
des Geräts, dass alle Verriegelungsstifte voll nach unten
eingerastet sind. Hierzu das Gerät kräftig hineindrücken und
dabei die Verriegelungsstifte mit einem kleinen
Schraubendreher nach unten drücken. Hierdurch wird
sichergestellt, dass das Gerät vorschriftsmäßig arretiert ist
und nicht aus dem Armaturenbrett rutschen kann. Installieren
Sie den mitgelieferten Frontrahmen.
Ausbau
1. Drücken Sie die Verriegelungsstifte mit Hilfe eines kleinen
Schraubendrehers (oder eines ähnlichen Werkzeugs) nach
oben (siehe Einbau, Schritt 3). Nach Entriegeln eines Stifts
ziehen Sie leicht am Gerät, um zu vermeiden, dass der Stift
beim Entriegeln des nächsten Stiftes wieder einrastet.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten, dass
es entriegelt bleibt.
< JAPANISCHES FAHRZEUG >
Einbau in der Originalhalterung des Fahrzeugs.
Massekabel
IVA-D300R/
IVA-D300RB
• Verwenden Sie zur Montage des Monitors unbedingt die mitgelieferte
Schraube (M4 × 6).
Falls Sie eine andere Schraube zum Einbau des Monitors
verwenden, besteht Gefahr von Defekten.
Schrauben (M4 × 6)
(im Lieferumfang)
Einbauhalterung
67
-DE
