Alpine IVA-D300R Bedienungsanleitung Seite 75

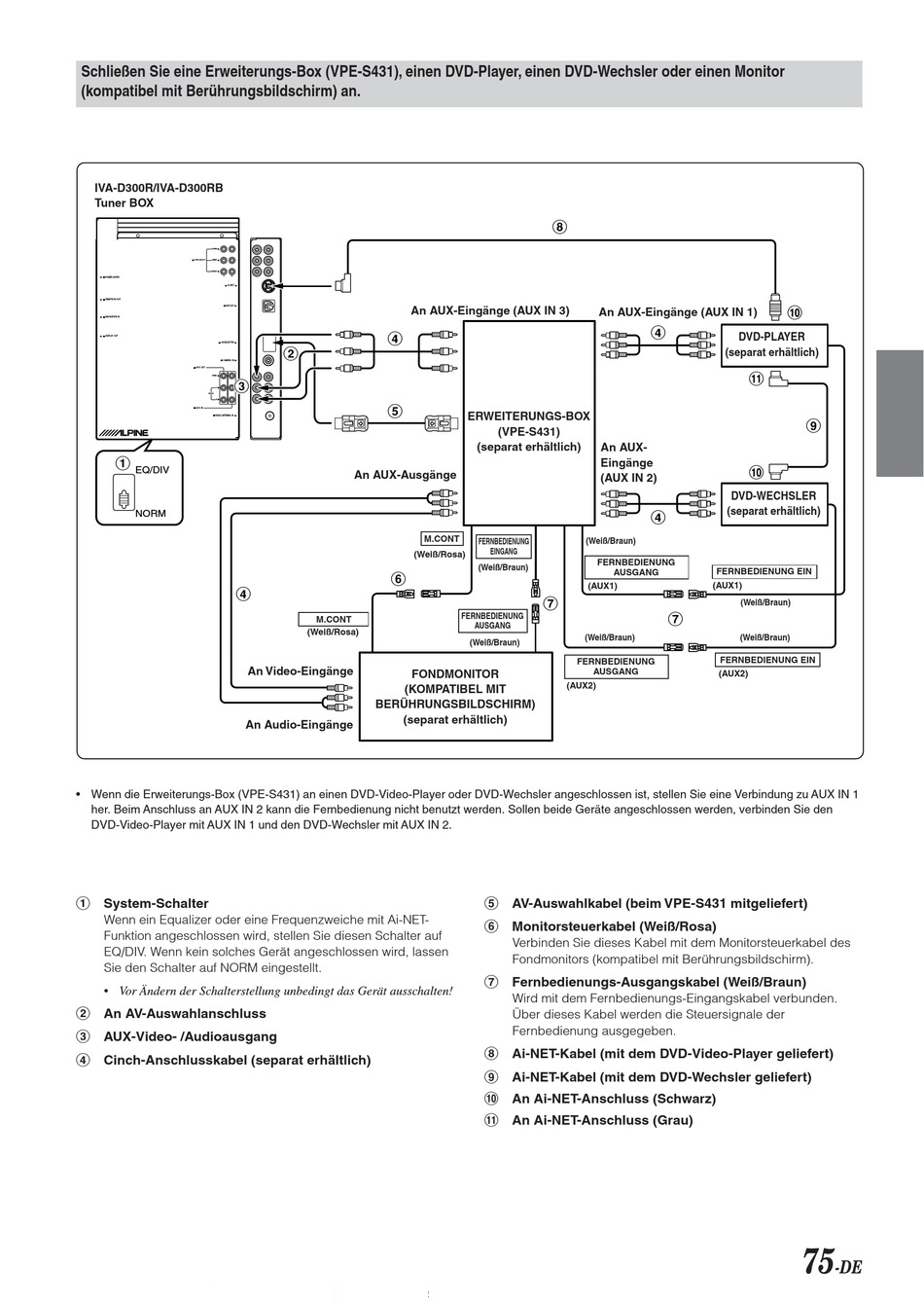

Schließen Sie eine Erweiterungs-Box (VPE-S431), einen DVD-Player, einen DVD-Wechsler oder einen Monitor
(kompatibel mit Berührungsbildschirm) an.
IVA-D300R/IVA-D300RB
Tuner BOX
SUBW.
PRE IN/OUT REAR
FRONT
POWER SUPPLY
Ai-NET
REMOTE IN / OUT
EXT.OUT
NAVIGATION IN
DISPLAY OUT
AV.SELECTOR
CAMERA IN
AUX OUT
VIDEO
3
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
1
EQ/DIV
NORM
4
An Video-Eingänge
An Audio-Eingänge
• Wenn die Erweiterungs-Box (VPE-S431) an einen DVD-Video-Player oder DVD-Wechsler angeschlossen ist, stellen Sie eine Verbindung zu AUX IN 1
her. Beim Anschluss an AUX IN 2 kann die Fernbedienung nicht benutzt werden. Sollen beide Geräte angeschlossen werden, verbinden Sie den
DVD-Video-Player mit AUX IN 1 und den DVD-Wechsler mit AUX IN 2.
1 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter auf
EQ/DIV. Wenn kein solches Gerät angeschlossen wird, lassen
Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
2 An AV-Auswahlanschluss
3 AUX-Video- /Audioausgang
4 Cinch-Anschlusskabel (separat erhältlich)
An AUX-Eingänge (AUX IN 3)
4
2
5
An AUX-Ausgänge
M.CONT
(Weiß/Rosa)
6
M.CONT
(Weiß/Rosa)
FONDMONITOR
(KOMPATIBEL MIT
BERÜHRUNGSBILDSCHIRM)
(separat erhältlich)
8
An AUX-Eingänge (AUX IN 1)
ERWEITERUNGS-BOX
(VPE-S431)
(separat erhältlich) An AUX-
Eingänge
(AUX IN 2)
(Weiß/Braun)
FERNBEDIENUNG
EINGANG
FERNBEDIENUNG
(Weiß/Braun)
AUSGANG
(AUX1)
7
FERNBEDIENUNG
AUSGANG
(Weiß/Braun)
(Weiß/Braun)
FERNBEDIENUNG
AUSGANG
(AUX2)
5 AV-Auswahlkabel (beim VPE-S431 mitgeliefert)
6 Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel des
Fondmonitors (kompatibel mit Berührungsbildschirm).
7 Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
8 Ai-NET-Kabel (mit dem DVD-Video-Player geliefert)
9 Ai-NET-Kabel (mit dem DVD-Wechsler geliefert)
! An Ai-NET-Anschluss (Schwarz)
" An Ai-NET-Anschluss (Grau)
!
4
DVD-PLAYER
(separat erhältlich)
"
9
!
DVD-WECHSLER
(separat erhältlich)
4
FERNBEDIENUNG EIN
(AUX1)
(Weiß/Braun)
7
(Weiß/Braun)
FERNBEDIENUNG EIN
(AUX2)
75
-DE
