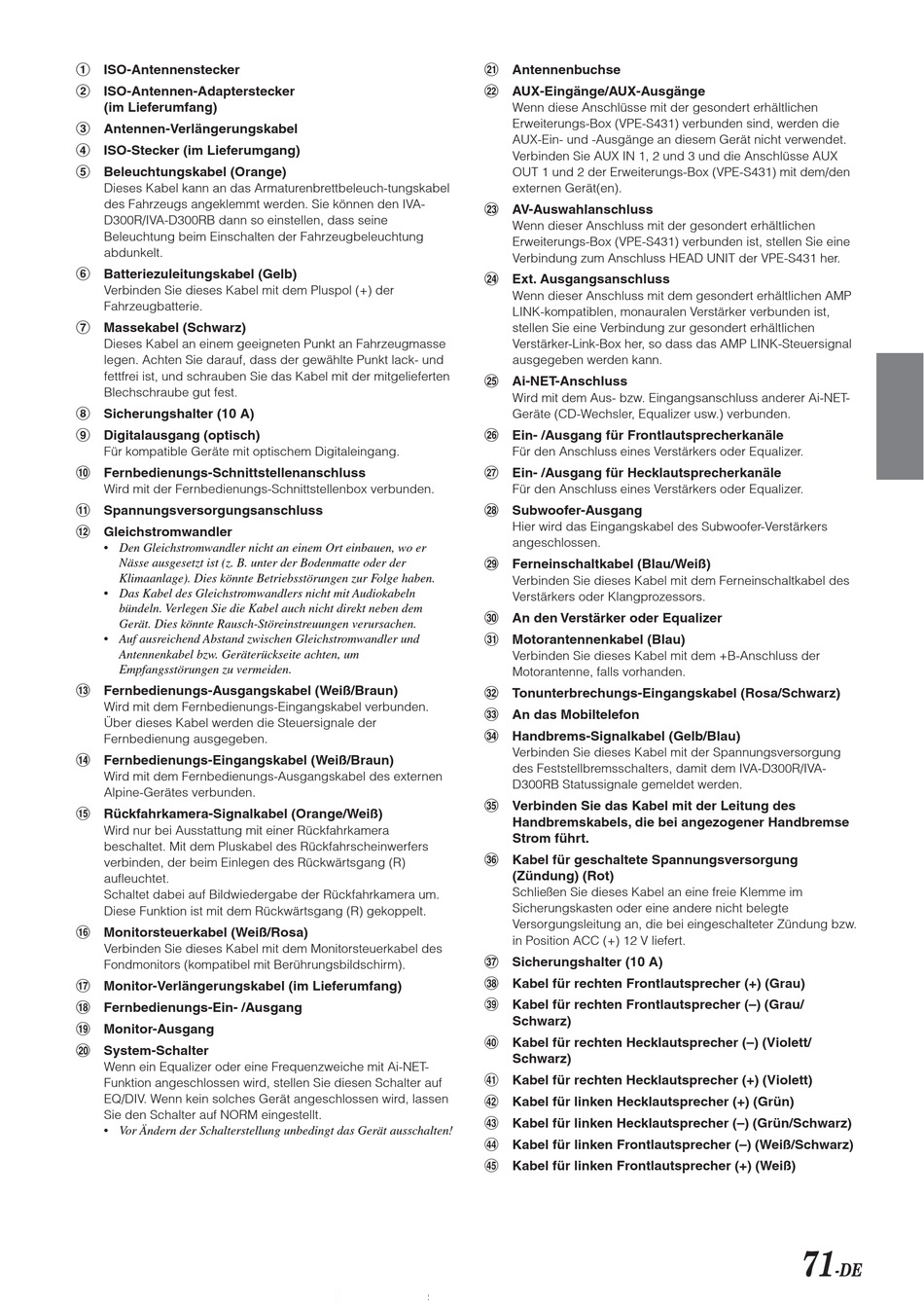

Alpine IVA-D300R Bedienungsanleitung Seite 71

1 ISO-Antennenstecker
2 ISO-Antennen-Adapterstecker
(im Lieferumfang)
3 Antennen-Verlängerungskabel
4 ISO-Stecker (im Lieferumgang)
5 Beleuchtungskabel (Orange)
Dieses Kabel kann an das Armaturenbrettbeleuch-tungskabel
des Fahrzeugs angeklemmt werden. Sie können den IVA-
D300R/IVA-D300RB dann so einstellen, dass seine
Beleuchtung beim Einschalten der Fahrzeugbeleuchtung
abdunkelt.
6 Batteriezuleitungskabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
7 Massekabel (Schwarz)
Dieses Kabel an einem geeigneten Punkt an Fahrzeugmasse
legen. Achten Sie darauf, dass der gewählte Punkt lack- und
fettfrei ist, und schrauben Sie das Kabel mit der mitgelieferten
Blechschraube gut fest.
8 Sicherungshalter (10 A)
9 Digitalausgang (optisch)
Für kompatible Geräte mit optischem Digitaleingang.
! Fernbedienungs-Schnittstellenanschluss
Wird mit der Fernbedienungs-Schnittstellenbox verbunden.
" Spannungsversorgungsanschluss
# Gleichstromwandler
• Den Gleichstromwandler nicht an einem Ort einbauen, wo er
Nässe ausgesetzt ist (z. B. unter der Bodenmatte oder der
Klimaanlage). Dies könnte Betriebsstörungen zur Folge haben.
• Das Kabel des Gleichstromwandlers nicht mit Audiokabeln
bündeln. Verlegen Sie die Kabel auch nicht direkt neben dem
Gerät. Dies könnte Rausch-Störeinstreuungen verursachen.
• Auf ausreichend Abstand zwischen Gleichstromwandler und
Antennenkabel bzw. Geräterückseite achten, um
Empfangsstörungen zu vermeiden.
$ Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
% Fernbedienungs-Eingangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Ausgangskabel des externen
Alpine-Gerätes verbunden.
& Rückfahrkamera-Signalkabel (Orange/Weiß)
Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet. Mit dem Pluskabel des Rückfahrscheinwerfers
verbinden, der beim Einlegen des Rückwärtsgang (R)
aufleuchtet.
Schaltet dabei auf Bildwiedergabe der Rückfahrkamera um.
Diese Funktion ist mit dem Rückwärtsgang (R) gekoppelt.
( Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel des
Fondmonitors (kompatibel mit Berührungsbildschirm).
) Monitor-Verlängerungskabel (im Lieferumfang)
~ Fernbedienungs-Ein- /Ausgang
+ Monitor-Ausgang
, System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter auf
EQ/DIV. Wenn kein solches Gerät angeschlossen wird, lassen
Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
- Antennenbuchse
. AUX-Eingänge/AUX-Ausgänge
Wenn diese Anschlüsse mit der gesondert erhältlichen
Erweiterungs-Box (VPE-S431) verbunden sind, werden die
AUX-Ein- und -Ausgänge an diesem Gerät nicht verwendet.
Verbinden Sie AUX IN 1, 2 und 3 und die Anschlüsse AUX
OUT 1 und 2 der Erweiterungs-Box (VPE-S431) mit dem/den
externen Gerät(en).
/ AV-Auswahlanschluss
Wenn dieser Anschluss mit der gesondert erhältlichen
Erweiterungs-Box (VPE-S431) verbunden ist, stellen Sie eine
Verbindung zum Anschluss HEAD UNIT der VPE-S431 her.
: Ext. Ausgangsanschluss
Wenn dieser Anschluss mit dem gesondert erhältlichen AMP
LINK-kompatiblen, monauralen Verstärker verbunden ist,
stellen Sie eine Verbindung zur gesondert erhältlichen
Verstärker-Link-Box her, so dass das AMP LINK-Steuersignal
ausgegeben werden kann.
; Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss anderer Ai-NET-
Geräte (CD-Wechsler, Equalizer usw.) verbunden.
< Ein- /Ausgang für Frontlautsprecherkanäle
Für den Anschluss eines Verstärkers oder Equalizer.
= Ein- /Ausgang für Hecklautsprecherkanäle
Für den Anschluss eines Verstärkers oder Equalizer.
> Subwoofer-Ausgang
Hier wird das Eingangskabel des Subwoofer-Verstärkers
angeschlossen.
? Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers oder Klangprozessors.
@ An den Verstärker oder Equalizer
[ Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
\ Tonunterbrechungs-Eingangskabel (Rosa/Schwarz)
] An das Mobiltelefon
^ Handbrems-Signalkabel (Gelb/Blau)
Verbinden Sie dieses Kabel mit der Spannungsversorgung
des Feststellbremsschalters, damit dem IVA-D300R/IVA-
D300RB Statussignale gemeldet werden.
_ Verbinden Sie das Kabel mit der Leitung des
Handbremskabels, die bei angezogener Handbremse
Strom führt.
{ Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versorgungsleitung an, die bei eingeschalteter Zündung bzw.
in Position ACC (+) 12 V liefert.
| Sicherungshalter (10 A)
} Kabel für rechten Frontlautsprecher (+) (Grau)
V Kabel für rechten Frontlautsprecher (–) (Grau/
Schwarz)
0 Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
1 Kabel für rechten Hecklautsprecher (+) (Violett)
2 Kabel für linken Hecklautsprecher (+) (Grün)
3 Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
4 Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
5 Kabel für linken Frontlautsprecher (+) (Weiß)
