Kamera-Eingang - Alpine IVA-D300R Bedienungsanleitung

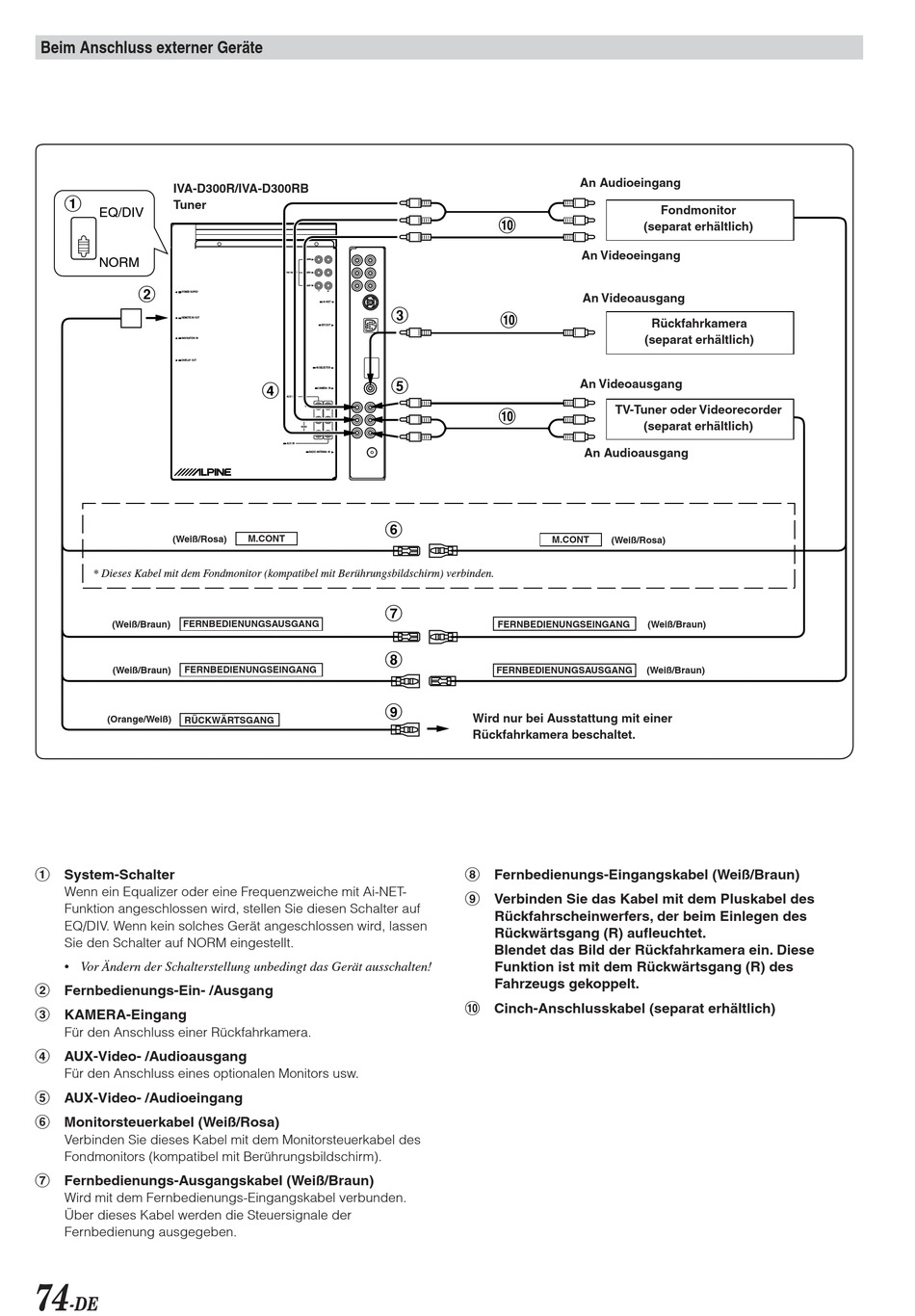

Beim Anschluss externer Geräte
IVA-D300R/IVA-D300RB
1
Tuner
EQ/DIV
NORM
2
POWER SUPPLY
REMOTE IN / OUT
NAVIGATION IN
DISPLAY OUT
(Weiß/Rosa)
* Dieses Kabel mit dem Fondmonitor (kompatibel mit Berührungsbildschirm) verbinden.
(Weiß/Braun) FERNBEDIENUNGSAUSGANG
(Weiß/Braun) FERNBEDIENUNGSEINGANG
(Orange/Weiß)
RÜCKWÄRTSGANG
1 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter auf
EQ/DIV. Wenn kein solches Gerät angeschlossen wird, lassen
Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät ausschalten!
2 Fernbedienungs-Ein- /Ausgang

3 KAMERA-Eingang

Für den Anschluss einer Rückfahrkamera.
4 AUX-Video- /Audioausgang
Für den Anschluss eines optionalen Monitors usw.
5 AUX-Video- /Audioeingang
6 Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel des
Fondmonitors (kompatibel mit Berührungsbildschirm).
7 Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
74
-DE
SUBW.
PRE IN/OUT REAR
FRONT
Ai-NET
3
EXT.OUT
AV.SELECTOR
5
4
CAMERA IN
AUX OUT
VIDEO
(MONO)
L
AUDIO
R
AUX IN
RADIO ANTENNA IN
6
M.CONT
7
8
9
An Audioeingang
!
An Videoeingang
An Videoausgang
!
An Videoausgang
TV-Tuner oder Videorecorder
!
An Audioausgang
M.CONT
(Weiß/Rosa)
FERNBEDIENUNGSEINGANG
FERNBEDIENUNGSAUSGANG
Wird nur bei Ausstattung mit einer
Rückfahrkamera beschaltet.
8 Fernbedienungs-Eingangskabel (Weiß/Braun)
9 Verbinden Sie das Kabel mit dem Pluskabel des
Rückfahrscheinwerfers, der beim Einlegen des
Rückwärtsgang (R) aufleuchtet.
Blendet das Bild der Rückfahrkamera ein. Diese
Funktion ist mit dem Rückwärtsgang (R) des
Fahrzeugs gekoppelt.
! Cinch-Anschlusskabel (separat erhältlich)
Fondmonitor
(separat erhältlich)
Rückfahrkamera
(separat erhältlich)
(separat erhältlich)
(Weiß/Braun)
(Weiß/Braun)
