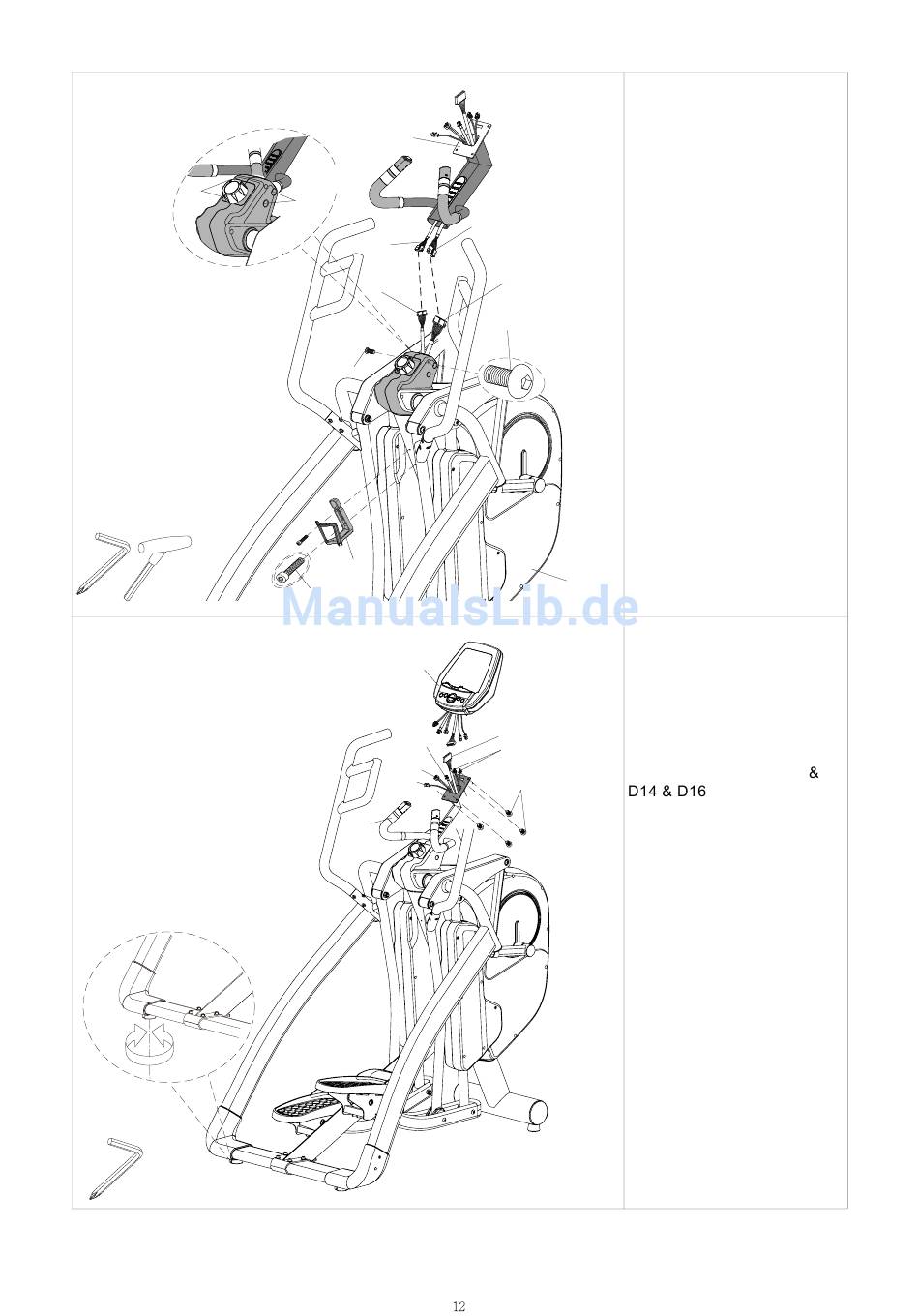

(7) Montage des
Konsolenmastes und
der Flaschenhalterung
D
Schritt 1: Verbinden Sie die
Abb. G
J13
Kabel (D1 & D2) aus dem
J13
Konsolenmast (D) mit den
D1
Kabeln (A1 & A2) aus dem
D2
Hauptrahmen (A).
Schritt 2: Befestigen Sie den
A2
A1
Konsolenmast (D) am
Hauptrahmen (A) mit 2
J13
Schrauben (J13) und zwei
vormontierten Schrauben
(J13 ), siehe Abb. G.
J13
Schritt 3: Befestigen Sie die
Flaschenhalterung (H) am
Hauptrahmen (A) mit zwei
Schrauben (J14).
H
A
J14
(8) Montage der
Konsole
G
Schritt 1: Lösen Sie die vier
vormontierten Schrauben
D1
D3
(G1) von der Konsole (G).
D4
Schritt 2: Verbinden Sie die
D16
Konsolenkabel (D1 & D3
G1
D14
) und die
Herzfrequenzkabel (D4) aus
D
dem Konsolenmast mit der
Konsole.
Hinweis: Achten Sie darauf,
dass die Kabel ordnungs-
gemäß miteinander
verbunden sind.
Schieben Sie überschüssiges
Kabel in das Gehäuse und
den Konsolenmast (D).
Schritt 3: Befestigen Sie die
Konsole (G) am Konsolen-
mast (D) mit den vier
Schrauben (G1). Verwenden
Sie die Verstell-schrauben
unterhalb der Seitenteile um
Unebenheiten im Boden
auszugleichen.
