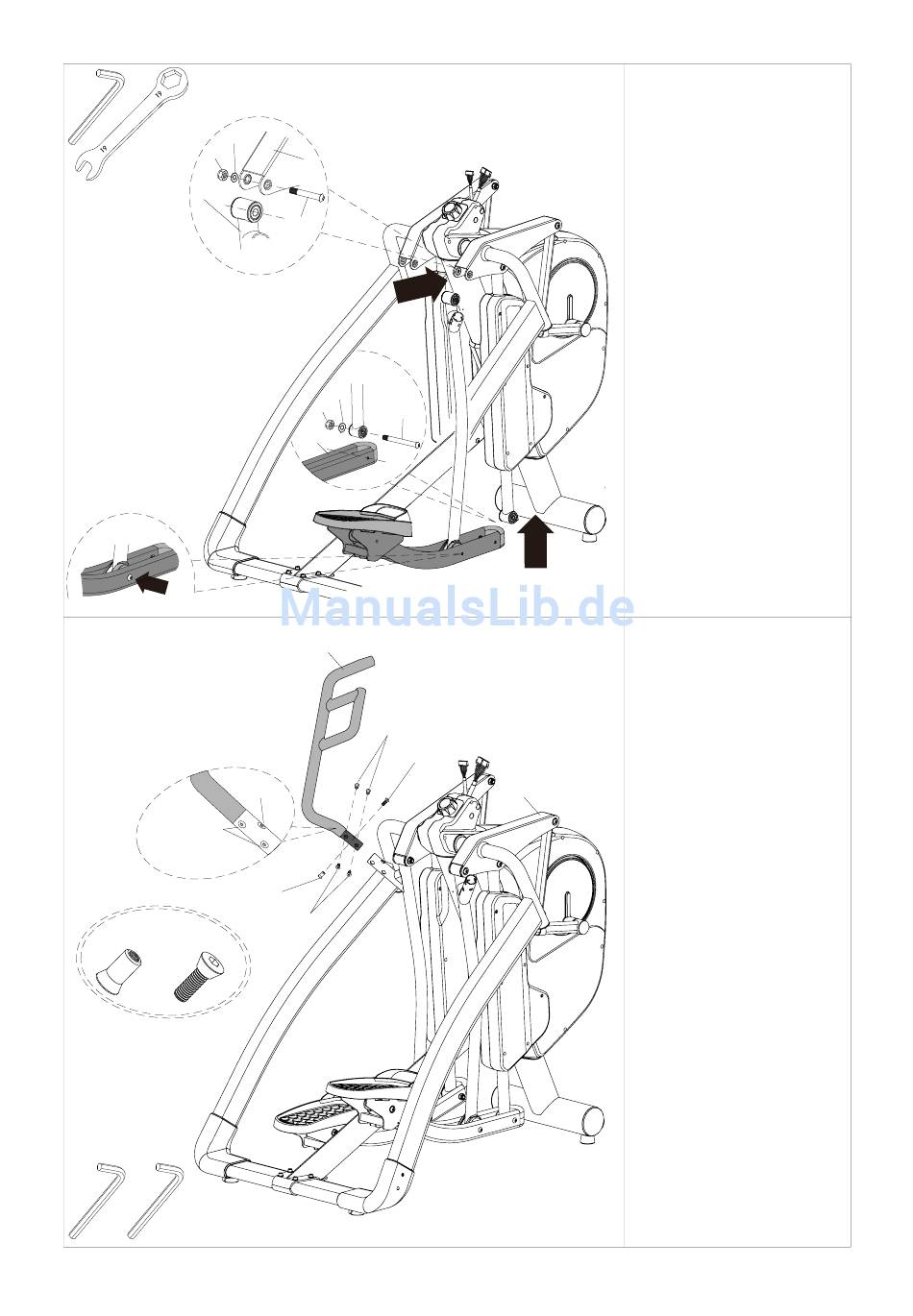

(5) Montage der
Pedalstangen
J8
Schritt 1: Verbinden Sie die
J9
A
rechte Pedalstange (B2) oben
mit dem Hauptrahmen (A)
B2
und befestigen Sie diese mit
den Muttern (J9),
J7
Unterlegscheiben (J8) und
Abb. C
Schrauben (J3) wie in Abb. C.
Schritt 2: Befestigen Sie die
Pedalstange unten am
Hauptrahmen mit einem
Bolzen (J5), einer
Unterlegscheibe (J8) und
Abb. D
einer Mutter (J9) wie in Abb.
J8
D.
J9
Schritt 3: Ziehen Sie den
J10
Bolzen (J5) und die Mutter
B5
(J9) fest; siehe Abb. E.
Schritt 4: Wiederholen Sie
den Vorgang für die linke
Pedalstange (B1).
Abb. E
(6) Montage der
E1
Handgriffe
Schritt 1: Lösen Sie die
se
chs vormontierten
J11*6
Schrauben (J12 & J11) vom
J12*6
linken Handgriff (E1).
Schritt 2: Verbinden Sie den
J12
A
link
en Handgriff (E1) mit dem
Hauptrahmen (A), indem Sie
J12
alle Schrauben (J12 & J11)
mit zwei 6mm
Abb. F
Inbusschlüsseln fest ziehen.
Siehe Abb. F.
J11*6
Schritt 3: Wiederholen Sie
J12*6
den Vorgang für den rechten
J11
J12
Handgriff (E2).
